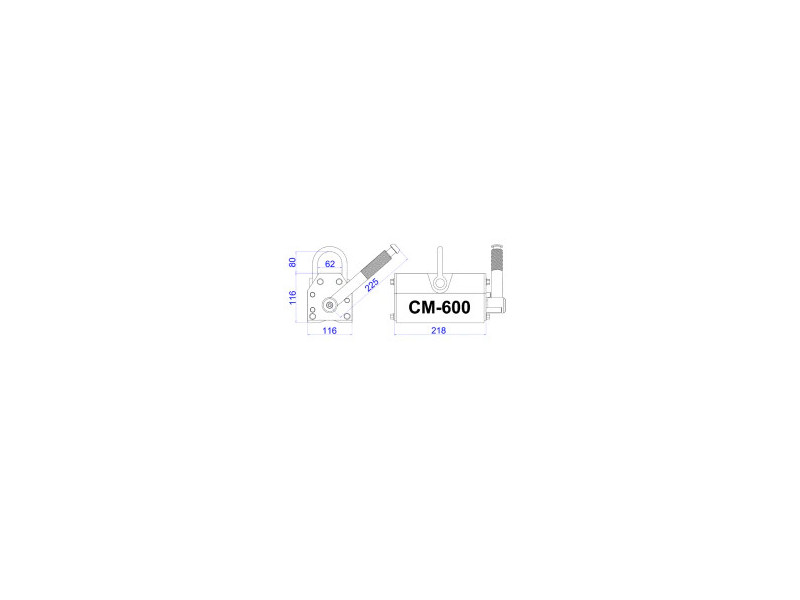

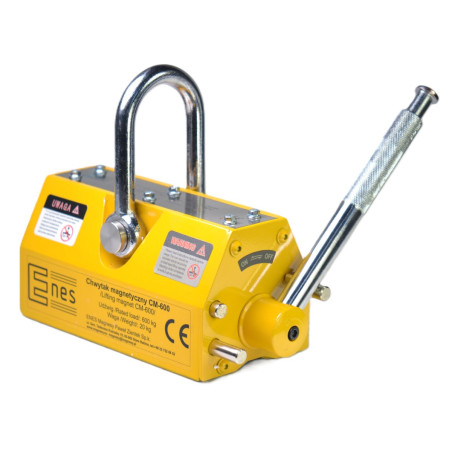

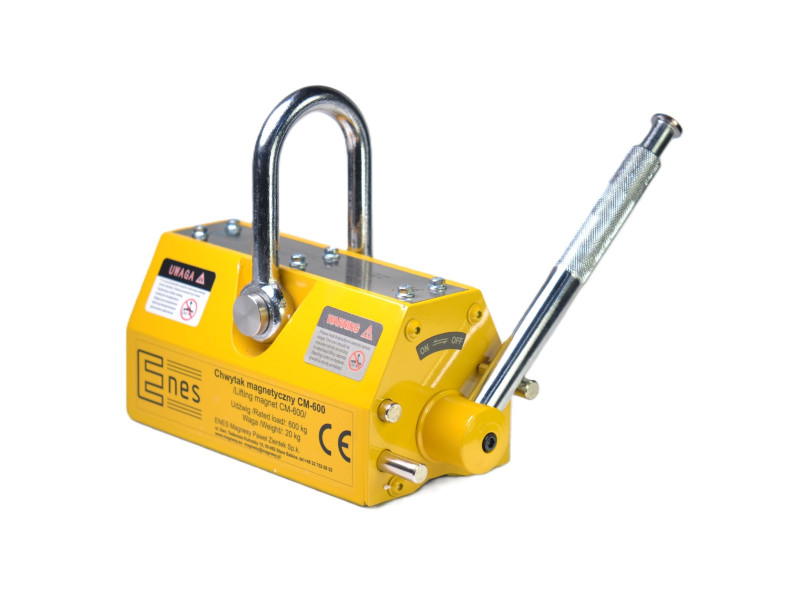

Magnet za dvigovanje CM600

Nazivna zmogljivost dvigala: 600 [kg]

Največja nosilnost (lomna obremenitev): >2100 [kg] - Varnostni faktor za statične preskuse je 3,5 in je v skladu z EN 13155:2021-05

NE DVIGUJTE BREMEN, KI SO TEŽJA OD NAZIVNE NOSILNOSTI DVIGALA !

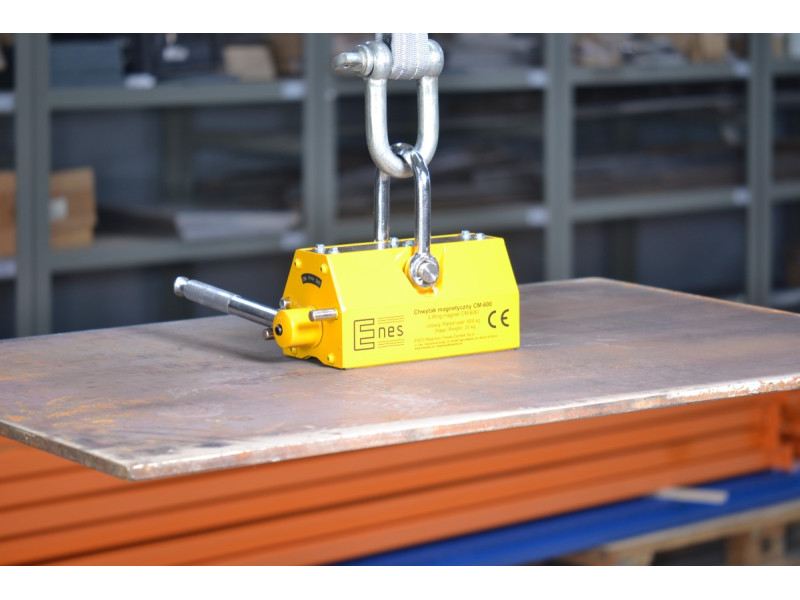

Dvigalni magneti se uporabljajo za dvigovanje in premikanje težkih železnih in magnetnih jeklenih sestavnih delov. Te naprave ne potrebujejo nobenega napajanja z električno energijo. Magnetno polje se vklaplja in izklaplja z nastavitvijo ročnega vzvoda. Magnetno polje dvižnega magneta ustvarjajo neodimovi magneti. Uporabljajo se v jeklarnah, tovarnah, skladiščih, delavnicah in dokih. Uporabni so za rokovanje s pločevino, ploščami, profili, palicami, kotniki, kanali, okroglimi in kvadratnimi cevmi ter drugimi velikimi železnimi obdelovanci.

Na vsak dvižni magnet serije CM pritrdimo:

♦ 2-letna garancija
♦ izjava o skladnosti "CЄ"
♦ protokol merjenja zmogljivosti
♦ navodila za uporabo
♦ hitri priročnik

Dejanska dvižna zmogljivost vsakega dvigala je odvisna od naslednjih dejavnikov:

♦ debeline in oblike obdelovancev, ki jih je treba dvigniti (za vsako dvigalo je navedeno razmerje med zmogljivostjo dvigala in debelino obdelovancev). Pri valjastih masivnih obdelovancih (valji, palice) je dvižna zmogljivost približno 50 % manjša.

Pretanki obdelovanci se lahko privlačijo šibko, ker magnetno polje dvižnih magnetov ni v celoti izkoriščeno. Poleg tega se tanki obdelovanci upogibajo in njihova površina stika z dvižnimi magneti se zmanjša, zato se zmanjša vlečna sila. Najboljša zmogljivost dvigovanja je dosežena pri dovolj debelih obdelovancih.

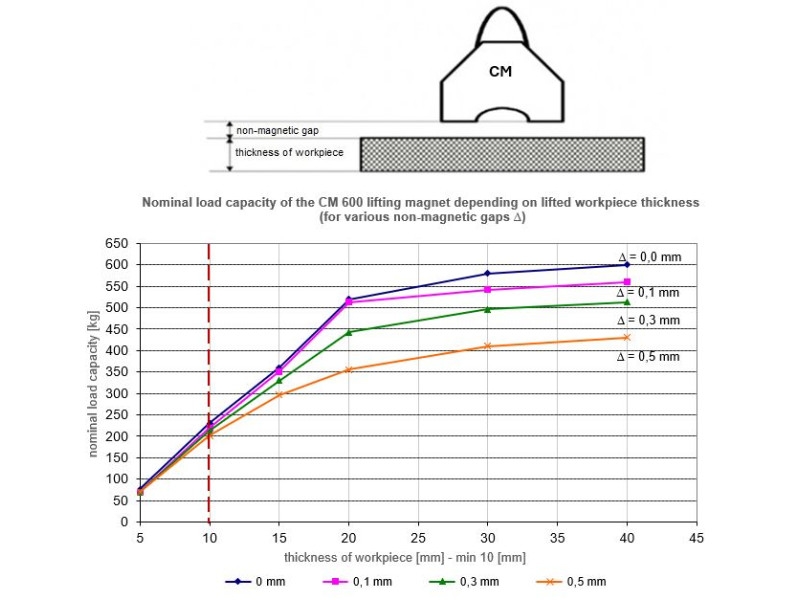

Pred začetkom dela je treba upoštevati odstotno odvisnost dvižne zmogljivosti od debeline jekla, ki ga je treba dvigniti (krivulje dvižne zmogljivosti najdete v priročniku).

Pri rokovanju z okroglimi deli, kot so cevi, palice, jeklene gredi, se največja nosilnost zmanjša:

Dejanska nosilnost posameznih dvižnih magnetov je odvisna tudi od:

♦ velikosti zračne reže med površino dvižnega magneta in obdelovancem, ki ga je treba dvigniti (za vsak dvižni magnet so podane značilnosti zmogljivosti v odvisnosti od velikosti nemagnetne reže).

Nosilnost je odvisna od zračne reže med površino dvižnega magneta in obdelovancem, ki ga je treba dvigniti. Če je hrapavost površine obremenitve Ra manjša od 6,3 μm, se zmogljivost prijemala ne zmanjša. To velja za zelo čisto, ravno in brušeno površino.Če bo hrapavost površine materialov, ki jih je treba dvigniti, Ra večja od 6,3 μm, je treba upoštevati vrzel.
Za zarjavele valjane površine se lahko predvideva vrzel v območju (0,1-0,3 mm), medtem ko se za hrapave porozne površine vrzel ocenjuje v območju (0,3-0,5 mm).

Pred začetkom dela si oglejte navodila za odstotno odvisnost nosilnosti v odvisnosti od nemagnetne vrzeli.

Dejanska nosilnost posameznih dvižnih magnetov je odvisna tudi od:

♦ Sestave bremena, ki ga je treba dvigniti (večja kot je vsebnost železa, večja je zmogljivost dvigovanja):

*) to je dovoljena obremenitev za sestavni del iz določenega materiala, če ni zmanjšana zaradi drugih dejavnikov (debelina, kakovost površine, oblika).

♦ temperaturo okolja in temperaturo obdelovanca, ki ga je treba dvigniti (ne sme biti višja od 80[^oC] ).
Pri dvižnih magnetih so vir magnetnega polja sintrani neodimovi magneti, katerih najvišja delovna temperatura je 80^oC.

Ponujamo:
- svetovanje,
- servis,
- nadomestne dele,
- letne preglede in preskuse nosilnosti dvižnih magnetov, potrjene s certifikatom.
