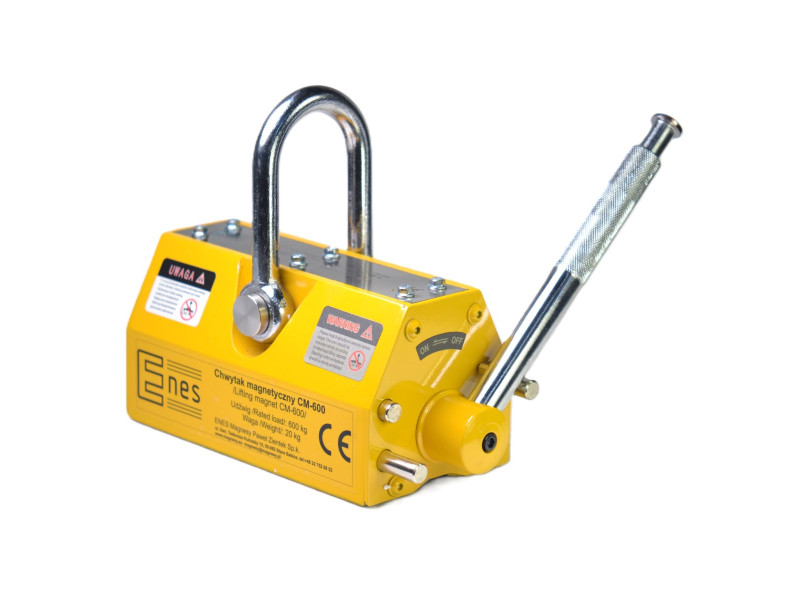

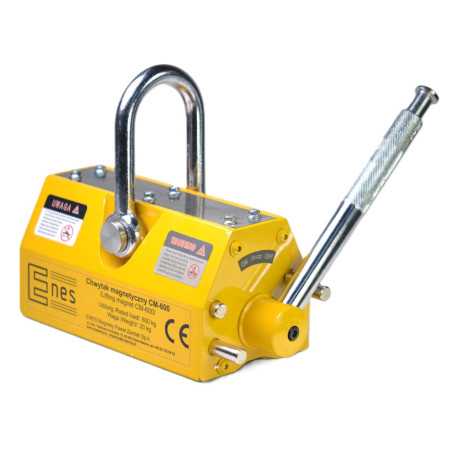

Kėlimo magnetas CM600

Iš	Grynoji kaina	Kaina Bruto
1 vnt.	€301.00	€370.23

Prekė neprieinama

Užduoti klausimą

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Aprašymas

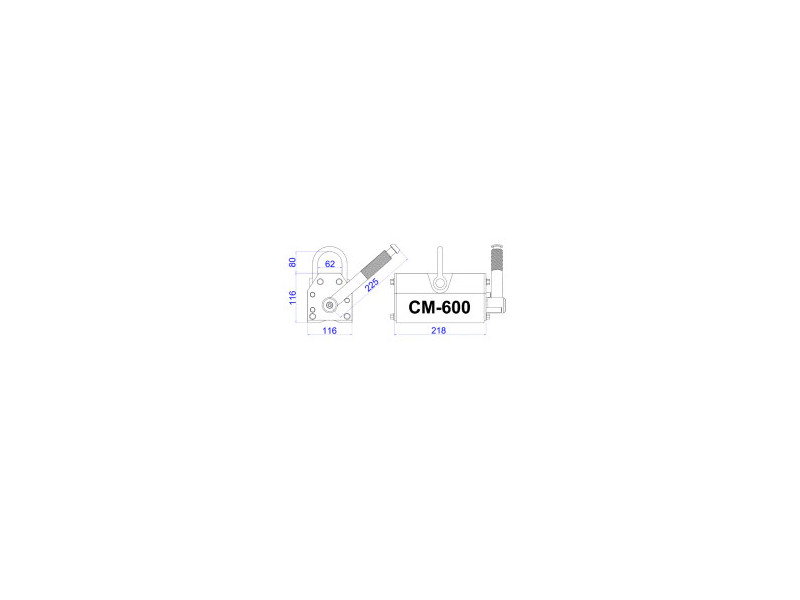

Ilgis: 218 [mm]
Plotis: 116 [mm]
Aukštis: 116 [mm]
Magneto tipas: Neodimio
Didžiausia keliamoji galia: 600 [kg]
Minimalus pakeliamo elemento storis: 10 [mm]
Maksimali darbinė temperatūra: ≤ 80 [°C]
Svoris: 20 [kg]

Nominali keliamoji galia: 600 [kg]

Didžiausia keliamoji galia (trūkimo apkrova): >2100 [kg] - Statinių bandymų saugos koeficientas yra 3,5 ir atitinka standartą EN 13155:2021-05

NEKELKITE KROVINIŲ, KURIE YRA SUNKESNI UŽ VARDINĘ KELIAMĄJĄ GALIĄ !

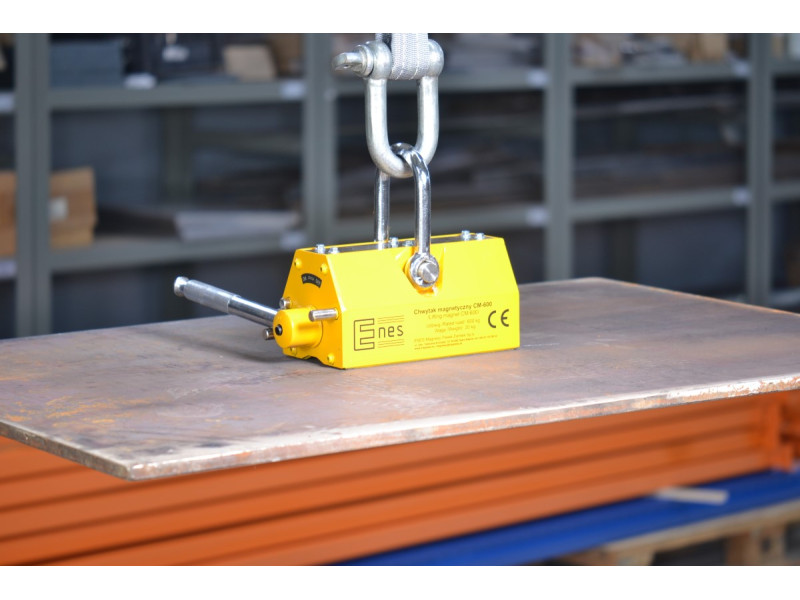

Kėlimo magnetai naudojami sunkiai geležiai ir magnetinėms plieninėms sudedamosioms dalims kelti ir perkelti. Šiems prietaisams nereikia jokio maitinimo šaltinio. Magnetinis laukas įjungiamas ir išjungiamas reguliuojant rankinę svirtį. Kėlimo magneto magnetinį lauką sukuria neodimio magnetai. Jie naudojami plieno aikštelėse, gamyklose, sandėliuose, dirbtuvėse ir dokuose. Jie naudingi lakštiniam metalui, plokštėms, profiliams, strypams, kampuočiams, kanalams, apvaliems ir kvadratiniams vamzdžiams ir kitiems dideliems juodųjų metalų ruošiniams tvarkyti.

Prie kiekvieno CM serijos kėlimo magneto pridedame:

♦ 2 metų garantija
♦ atitikties deklaracija "CЄ"
♦ keliamosios galios matavimo protokolas
♦ naudojimo instrukcijos
♦ trumpasis vadovas

Faktinė kiekvieno keltuvo keliamoji galia priklauso nuo toliau nurodytų veiksnių:

♦ keliamų ruošinių storio ir formos (kiekvienam keltuvui nurodytas keliamosios galios ir ruošinių storio santykis). Cilindrinių kietų ruošinių (cilindrų, strypų) keliamoji galia yra maždaug 50 % mažesnė.

Mažiausias detalės storis, kuriam esant galima naudoti kėlimo magnetą

10 mm

Per ploni ruošiniai gali būti pritraukiami silpnai, nes ne visiškai išnaudojamas kėlimo magnetų magnetinis laukas. Be to, ploni ruošiniai sulinksta ir jų sąlyčio su kėlimo magnetais plotas sumažėja, todėl sumažėja traukimo jėga. Geriausias kėlimo efektyvumas pasiekiamas naudojant pakankamai storus ruošinius.

Keliamo ruošinio storis, kuriam esant keliamoji galia yra 100 %.

40 mm

Prieš pradedant darbą svarbu atsižvelgti į kėlimo galios procentinę priklausomybę nuo keliamo plieno storio (kėlimo galios kreives rasite vadove).

Perkeliant apvalias dalis, pavyzdžiui, vamzdžius, strypus, plieninius velenus, didžiausia keliamoji galia sumažėja:

Tipas	Veleno skersmuo	Didžiausias veleno ilgis	Didžiausia keliamoji galia
CM600	125 [mm]	2000 [mm]	270 [kg]

Faktinė kiekvieno kėlimo magneto keliamoji galia taip pat priklauso nuo:

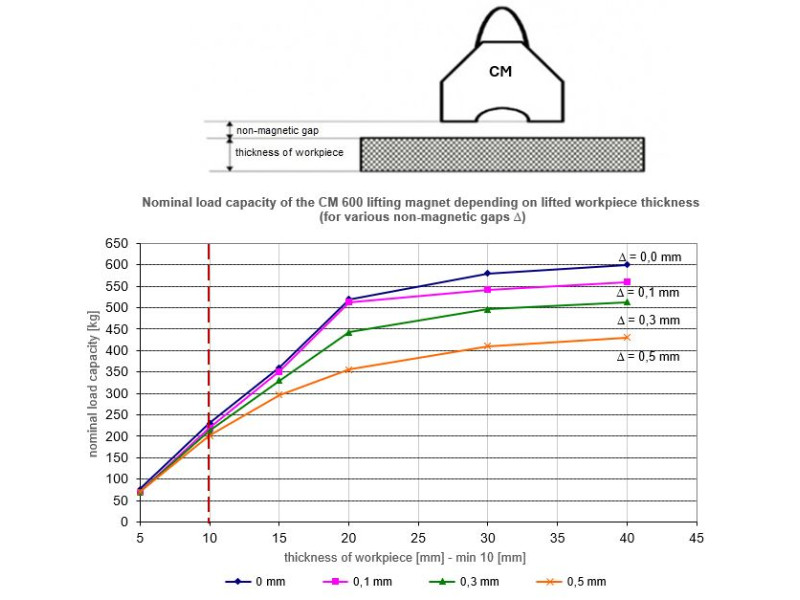

♦ nuo oro tarpo tarp kėlimo magneto paviršiaus ir keliamo ruošinio dydžio (kiekvienam kėlimo magnetui pateikiamos keliamosios galios charakteristikos, priklausančios nuo nemagnetinio tarpo dydžio).

Nominali CM-600keliamoji galia [kg]
Ruošinio storis [mm]	Nemagnetinis tarpas D tarp kėlimo magneto ir keliamo ruošinio
Ruošinio storis [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
40	600	560	513	430
30	580	542	496	410
20	520	513	443	356
15	360	351	330	296
10	231	219	213	202

Keliamoji galia priklauso nuo oro tarpo tarp kėlimo magneto paviršiaus ir keliamo ruošinio. Jei apkrovos paviršiaus šiurkštumas Ra yra mažesnis nei 6,3 μm, griebtuvo keliamoji galia nesumažės. Taip yra labai švaraus, lygaus ir nušlifuoto paviršiaus atveju.Jei keliamų medžiagų paviršiaus šiurkštumas Ra bus didesnis nei 6,3 μm, reikia atsižvelgti į tarpą.
Rūdžių valcuotiems paviršiams galima daryti prielaidą, kad tarpas bus (0,1-0,3 mm), o šiurkštiems porėtiems paviršiams tarpas vertinamas (0,3-0,5 mm).

Prieš pradėdami darbą, žr. instrukcijas, kuriose pateikiama procentinė apkrovos galios priklausomybė nuo nemagnetinio tarpo.

Faktinė kiekvieno kėlimo magneto keliamoji galia taip pat priklauso nuo:

♦ Nuo keliamo krovinio sudėties (kuo didesnis geležies kiekis, tuo didesnė keliamoji galia):

Tipo	Nominali kėlimo galia [kg]	Medžiagai leistinos keliamosios galios * [kg]
Tipo	Nominali kėlimo galia [kg]	Mažaanglis plienas 100%	Labai anglingas plienas 90 %.	Mažai legiruotas plienas 75%	Ketaus 50%
CM 600	600	600	540	450	300

*) tai bus leistina apkrova komponentui, pagamintam iš tam tikros medžiagos, jei jos nesumažina kiti veiksniai (storis, paviršiaus kokybė, forma).

♦ aplinkos temperatūrą ir keliamo ruošinio temperatūrą (ji turi būti ne aukštesnė kaip 80[^oC] ).
Kėlimo magnetuose magnetinio lauko šaltinis yra sukepinti neodimio magnetai, kurių didžiausia darbinė temperatūra yra 80^oC.

Mes siūlome:
- konsultacijas,
- aptarnavimą,
- atsargines dalis,
- kasmetines apžiūras ir kėlimo magnetų apkrovos bandymus, patvirtintus sertifikatu.
