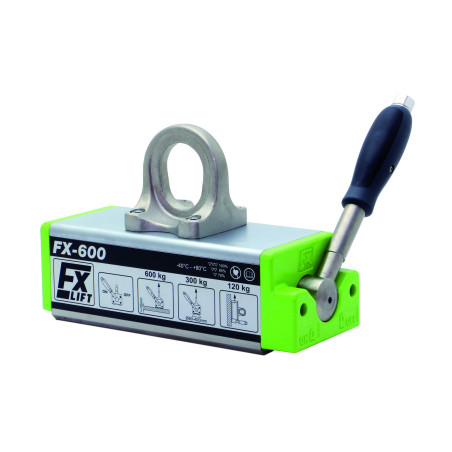

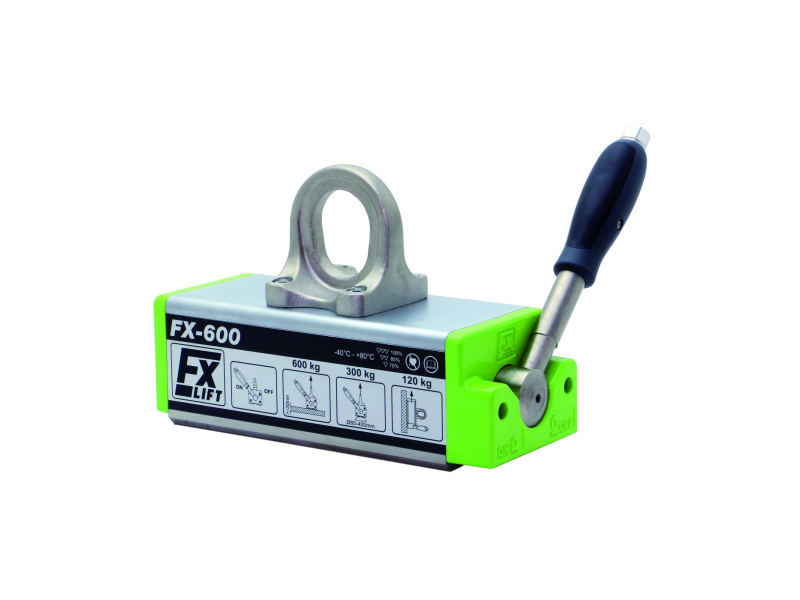

Aimant de levage FX-600

De	Prix net	Prix brut
1 pcs.	€860.00	€1057.80

Quantité

Quantité disponible :18 pcs.

Délai de livraison : 8-10 jours ouvrables

Poser une question

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Description

Longueur: 288 [mm]
Largeur: 112 [mm]
Hauteur: 189 [mm]
Type d'aimant: Néodyme
Capacité de levage maximale: 600 [kg]
Epaisseur minimale de l'élément soulevé: 6 [mm]
Température maximale de fonctionnement: ≤ 80 [°C]
Poids: 19 [kg]
Délai de livraison: 8-10 jours ouvrables

Capacité de levage nominale : 600 [kg]

Capacité de charge maximale (charge de rupture) : >2040[kg] - Le facteur de sécurité pour les essais statiques est de 3,5 et est conforme à la norme EN 13155:2021-05

NE PAS SOULEVER DE CHARGES PLUS ÉLEVÉES QUE LA CAPACITÉ NOMINALE DE HISSAGE !

Les aimants de levagesont utilisés pour soulever et déplacer des pièces lourdes en fer et en acier magnétique. Ces appareils ne nécessitent aucune alimentation électrique. Le champ magnétique est activé et désactivé par le réglage d'un levier manuel. Le champ magnétique des élévateurs est généré par des aimants en néodyme. Ils sont utilisés dans les aciéries, les usines, les entrepôts, les ateliers et les docks. Ils sont utiles pour manipuler des tôles, des plaques, des profilés, des barres, des angles, des canaux, des tubes ronds et carrés et d'autres pièces ferreuses de grande taille.

Chaque aimant de levage de la série FX est fixé :

♦ garantie de 5 ans
♦ déclaration de conformité "CЄ"
♦ protocole de mesure de la capacité
♦ mode d'emploi
♦ guide de référence rapide

Tous les composants en acier des élévateurs FX sont nickelés, ce qui leur confère une résistance accrue à la corrosion. Il s'agit d'une caractéristique unique qui s'applique à tous les aimants de levage de la série FX.

La capacité de levage réelle de chaque élévateur dépend des facteurs suivants :

♦ l'épaisseur et la forme des pièces à soulever (la relation entre la capacité de levage et l'épaisseur des pièces est indiquée pour chaque aimant). Pour les pièces solides cylindriques (cylindres, tiges), la capacité de levage est inférieure d'environ 50 %.

Epaisseur minimale des pièces pour laquelle l'élévateur peut être utilisé

6 mm

Les pièces trop fines peuvent être faiblement attirées car le champ magnétique des aimants de levage n'est pas pleinement utilisé. En outre, les pièces minces se plient et leur surface de contact avec les aimants de levage diminue, de sorte que la force de traction diminue. Les meilleures performances de levage sont obtenues avec des pièces suffisamment épaisses.

Épaisseur de la pièce à soulever pour laquelle la capacité de levage est de 100 %.	20 mm

Avant de commencer le travail, il est important de considérer le pourcentage de dépendance de la capacité de levage en fonction de l'épaisseur de l'acier à soulever (les courbes de capacité de levage se trouvent dans le manuel).

Lors de la manipulation de pièces rondes telles que des tuyaux, des tiges, des arbres en acier, la capacité de charge maximale est réduite :

Type	Diamètre de l'arbre	Longueur maximale de l'arbre	Capacité de charge maximale
FX-600	80-400 [mm]	4000 [mm]	300 [kg]

La capacité de levage réelle de chaque aimant de levage dépend également de :

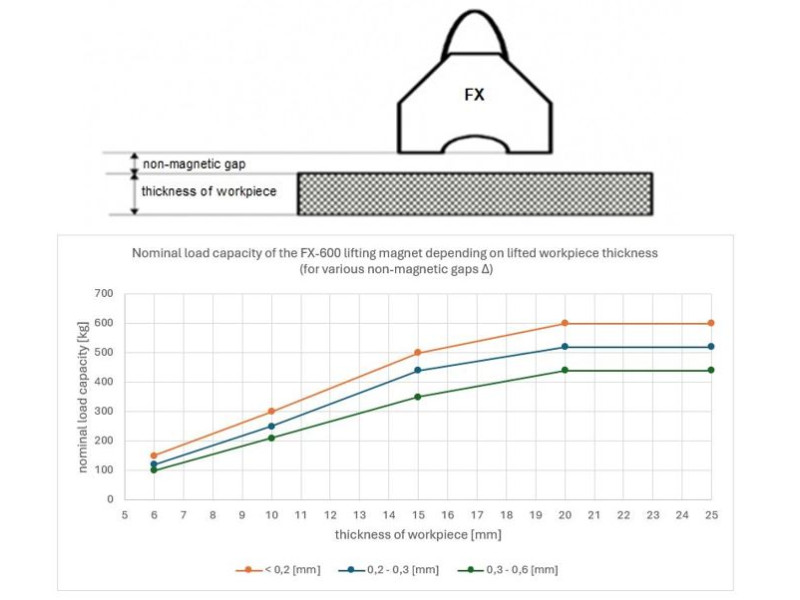

♦ la taille de l'entrefer entre la surface de levage et la pièce à soulever (pour chaque aimant de levage, les caractéristiques de capacité en fonction de la taille de l'entrefer non magnétique sont indiquées).

Epaisseur de la pièce [mm]	Capacité de charge nominale du FX-600 [kg]
	Espace amagnétique D entre les aimants de levage et la pièce à soulever
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	600	520	440
15	500	440	350
10	300	250	210
6	150	120	100

La capacité de charge dépend de l'entrefer entre la surface de la pince et la pièce à soulever. Si la rugosité de la surface de la charge Ra est inférieure à 6,3 μm, la capacité de la pince ne diminuera pas. C'est le cas pour une surface très propre, plane et poncée. Si la rugosité de la surface des matériaux à soulever Ra est supérieure à 6,3 μm, il faut tenir compte de l'écart entre la pince et la pièce à soulever.

Pour les surfaces laminées rouillées, on peut supposer un écart de l'ordre de (0,1-0,3 mm), tandis que pour les surfaces poreuses rugueuses, l'écart est estimé dans l'intervalle (0.3-0,5 mm).
Avant de commencer le travail, consultez les instructions pour connaître la relation en pourcentage de la capacité de charge en fonction de l'écart amagnétique.

La capacité de levage réelle de chaque aimant de levage dépend également de :

♦ La composition de la charge à lever (plus la teneur en fer est élevée, plus la capacité de levage est importante) :

Type	Capacité de levage nominale [kg]	Capacité de charge admissible pour le matériau * [kg]
FX-600	600	Acier à faible teneur en carbone 100	Acier à haute teneur en carbone 90	Acier faiblement allié 75	Fonte 50%
FX-600	600	600	540	450	300

*) il s'agit de la charge admissible pour une pièce fabriquée dans un matériau donné, si elle n'est pas réduite par d'autres facteurs (épaisseur, qualité de la surface, forme).

♦ la température ambiante et la température de la pièce à soulever (elle ne doit pas être supérieure à 80 [^oC]).
Dans les aimants de levage, la source du champ magnétique est constituée d'aimants en néodyme frittés, dont la température maximale de fonctionnement est de^80oC.

Nous offrons :
- le conseil,
- des services,
- des pièces de rechange,
- des inspections annuelles et des tests de capacité de charge des aimants de levage, confirmés par un certificat.
