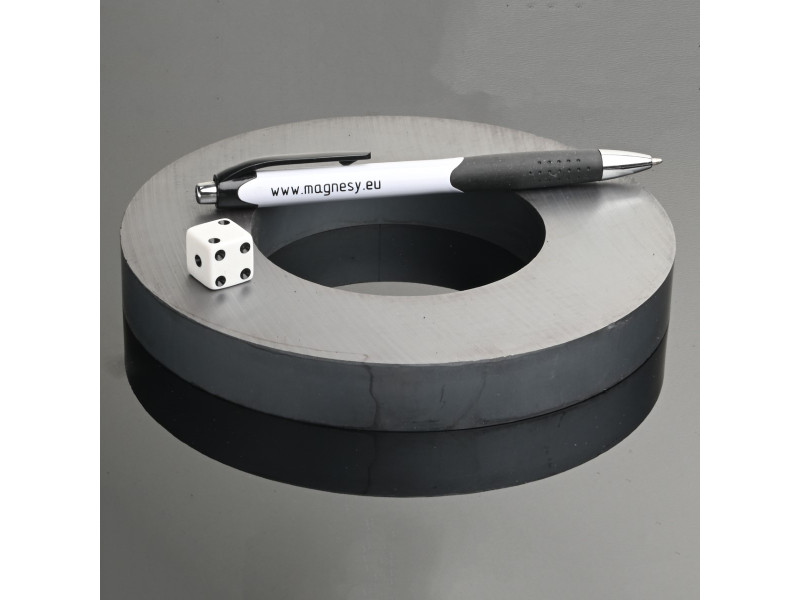

D157 x d84 x 20 / F30 - aimant en ferrite
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Diamètre extérieur
157 [mm] +2,5%/-2,5%
Diamètre interne
84 [mm] +2,5%/-2,5%
Hauteur
20 [mm] +0,1/-0,1
Direction de magnétisation le long de la dimension
20 [mm]
Grade
F30
Type d'aimant
Ferrite
Capacité de levage maximale
~31 [kg]
Température maximale de fonctionnement
250 [°C]
Poids
1177,53 [g]
Paramètres de performance
La direction de l'aimantation le long de la hauteur signifie qu'une surface circulaire d'un aimant constitue le pôle N, tandis que l'autre surface circulaire - opposée - désigne le pôle S.
La capacité de levage maximale spécifiée ci-dessus a été mesurée à l'aide de tôles lisses et polies. La tôle utilisée était d'une épaisseur optimale. La force d'arrachement a agi perpendiculairement. Avec une force agissant parallèlement à la tôle, c'est-à-dire en déplaçant l'aimant sur la tôle, la capacité de levage de l'aimant sera nettement inférieure. L'écart entre l'aimant et la tôle, résultant du fait que la tôle est recouverte d'une couche de peinture ou d'un revêtement galvanique, entraîne également une diminution de la capacité de levage de l'aimant. Toute rugosité ou irrégularité de la tôle réduit également la capacité de levage de l'aimant. La capacité de levage la plus élevée est obtenue en utilisant une tôle suffisamment épaisse contenant une grande quantité de fer. L'utilisation d'une tôle en acier à haute teneur en carbone ou en fonte entraîne une capacité de levage plus faible. La capacité de levage maximale est également influencée par la température de fonctionnement de l'aimant. Un aimant chauffé aura une capacité de levage plus faible.
Pour les aimants plats et les aimants montés dans le circuit magnétique ouvert, la température de travail peut être sensiblement inférieure. Pour les aimants hauts et les aimants montés dans le circuit magnétique fermé, la température de travail est égale à la température de travail maximale pour un matériau donné. La température de Curie est de ~ 450°[C]. Coefficient de température de la rémanence TK(Br) : ≤ -0,19 %/°[C]. Coefficient de température de la coercivité TK(HcJ) : ≥ 0,40 %/°[C].
Les aimants en ferrite ne nécessitent pas de protection anticorrosion. Ils peuvent être utilisés dans l'eau.
Comme les aimants en céramique, les aimants en ferrite sont fragiles.
Les valeurs des paramètres de l'aimant présentées ici sont le résultat de mesures effectuées sur un aimant spécifique et sont utilisées pour comparer les aimants disponibles dans la boutique en ligne. Nous vous recommandons de tester vous-même l'aimant dans les conditions d'utilisation prévues.
Propriétés magnétiques du matériau F30
rémanence Br |
~ 0,37 [T] |
coercivité HcB |
~ 175 [kA/m] |
coercivité HcJ |
~ 180 [kA/m] |
| Les propriétés magnétiques du matériau ne sont pas identiques pour chaque aimant. Les résultats des mesures pour différents aimants varieront en raison de l'hétérogénéité inhérente du matériau magnétique et des tolérances de mesure de l'appareil de mesure. |
Propriétés physiques
densité |
~4,5 [g/cm3] |
résistivité |
104 - 108 [uOhm x cm] |

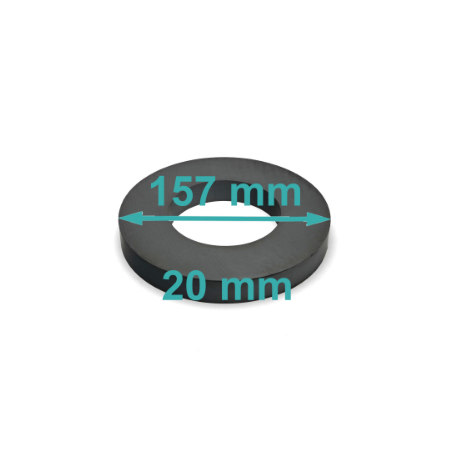

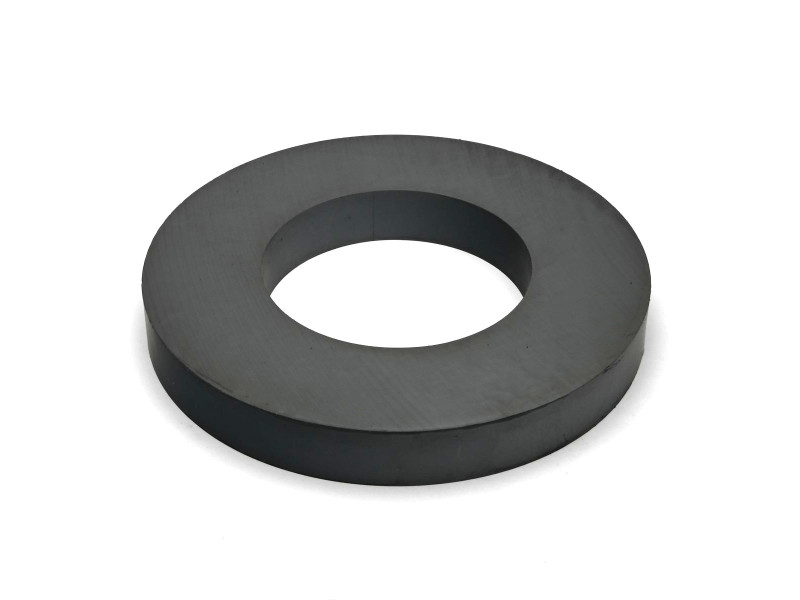

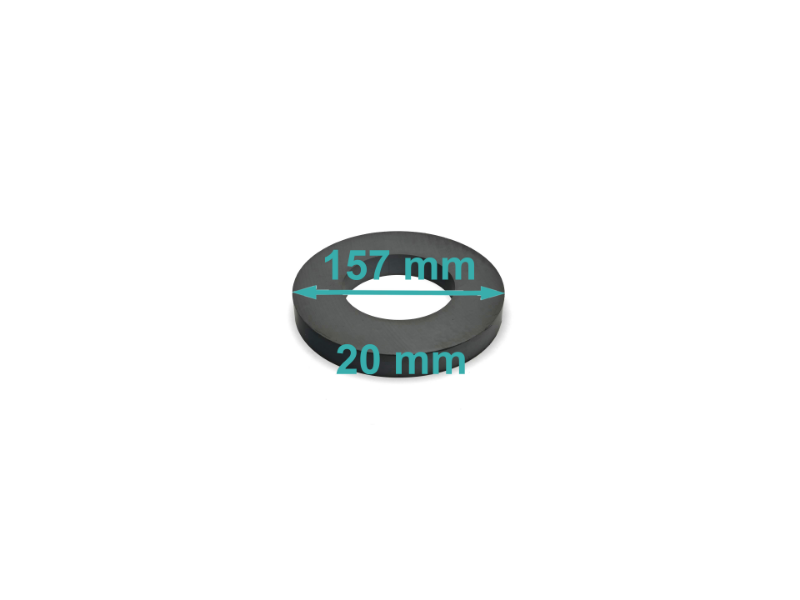

D157xd84x20/F30 - aimant en forme d'anneau
Il s'agit d'un aimant rond avec un trou, un aimant en forme d'anneau, un aimant rond avec un trou, un anneau.
Il s'agit d'un aimant en ferrite, magnétisé sur la hauteur. Il possède deux pôles, ce qui signifie qu'il est double face. Les aimants en ferrite résistent bien à la corrosion et ne nécessitent pas de protection supplémentaire. La température maximale de fonctionnement ne dépasse pas 250 degrés Celsius.
Les aimants en ferrite adhèrent aux surfaces métalliques (matériaux ferromagnétiques).
