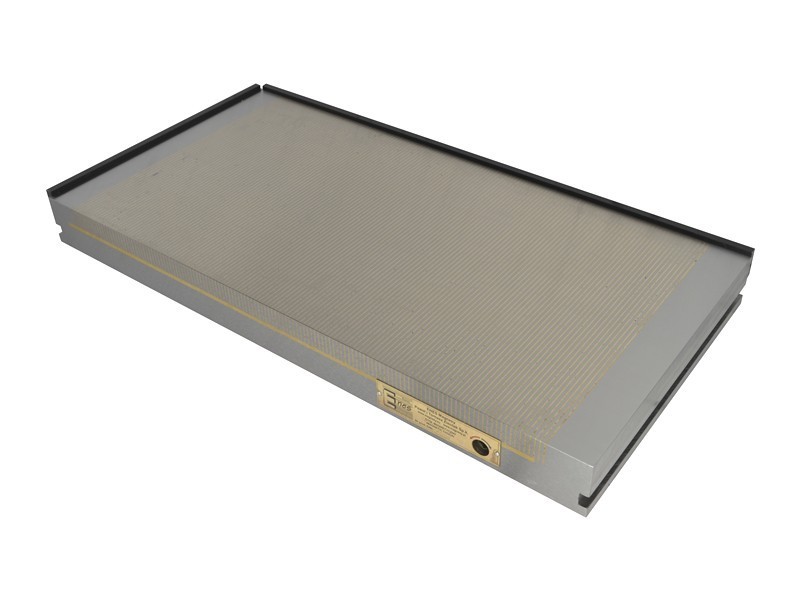

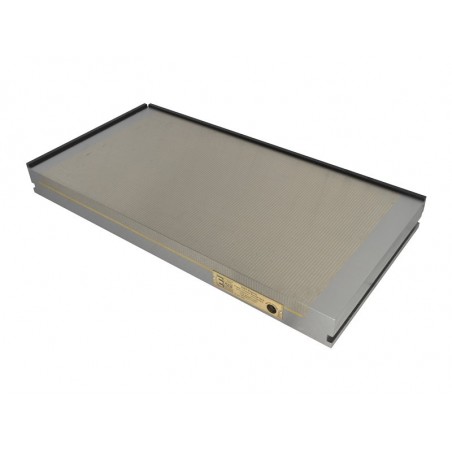

Mandrin magnétique permanent TS-6030B

Les mandrins magnétiques permanents de la série TS sont conçus pour serrer des pièces ferromagnétiques (fer, acier de construction, acier allié, fonte) pendant le meulage, le fraisage et l'usinage par décharge électrique. Le corps du mandrin est constitué d'un seul bloc d'acier, tandis que sa plaque supérieure est composée de lamelles d'acier et de laiton placées de manière interchangeable. Les mandrins de la série TS utilisent des aimants en néodyme, ce qui permet d'obtenir une force de serrage maximale. Deux rails d'arrêt peuvent être utilisés pour un meilleur serrage.

Le champ magnétique peut être activé et désactivé à l'aide d'un levier tourné de 180° (clé Allen). La structure rigide du mandrin permet un usinage très précis, tandis que son étanchéité permet d'utiliser le mandrin pour des opérations impliquant du liquide de refroidissement ou des opérations en immersion totale.

Les mandrins sont disponibles en deux variantes de pas des pôles magnétiques (1,5 + 0,5 [mm] ou 3,0 + 1,0 [mm]), ce qui permet d'adapter le type de mandrin à la taille des pièces à serrer.
Diagramme du pas des pôles :

La force de serrage dépend des paramètres suivants :

• type de matériau :
  (la force de serrage augmente proportionnellement à la teneur en fer de l'acier)

  - fer armé 100%
  - acier à faible teneur en carbone 90% (St3s)
  - acier à forte teneur en carbone 80% (St45)
  - acier allié 70% (Corrax)
  - acier fortement allié 65% (1.2436)
  - fonte 50%

• rugosité de la surface du mandrin et de la pièce serrée:

  - pour Ra jusqu'à 0,08 µm 100%
  - pour Ra jusqu'à 0,20 µm 90%
  - pour Ra jusqu'à 1,25 µm 70%
  - pour Ra jusqu'à 6,30 µm 50%
  - pour Ra jusqu'à 25,00 µm 30%

• épaisseur de la pièce serrée
  (les essais ont été effectués pour des plaques de 20 x 20 mm en fer Armco) :

• surface de contact - pour assurer un bon maintien, les pièces ne peuvent pas être plus courtes que 3 mm et, en outre, dans le cas de petites surfaces, elles doivent être entourées de plaques auxiliaires. La force de serrage maximale par ^cm2 est obtenue pour des pièces d'une surface d'environ 4 ^cm2. Une augmentation supplémentaire de la surface de la pièce ne se traduit pas par une force de serrage plus élevée. Il est également important que la pièce à usiner soit parallèle au mandrin, car toute rugosité, même minime, entraîne une diminution de la force de serrage. La conception du mandrin permet de régénérer la zone de travail en la rectifiant à 5 mm d'épaisseur.

Les mandrins magnétiques rectangulaires disponibles dans notre offre sont présentés ci-dessous :
