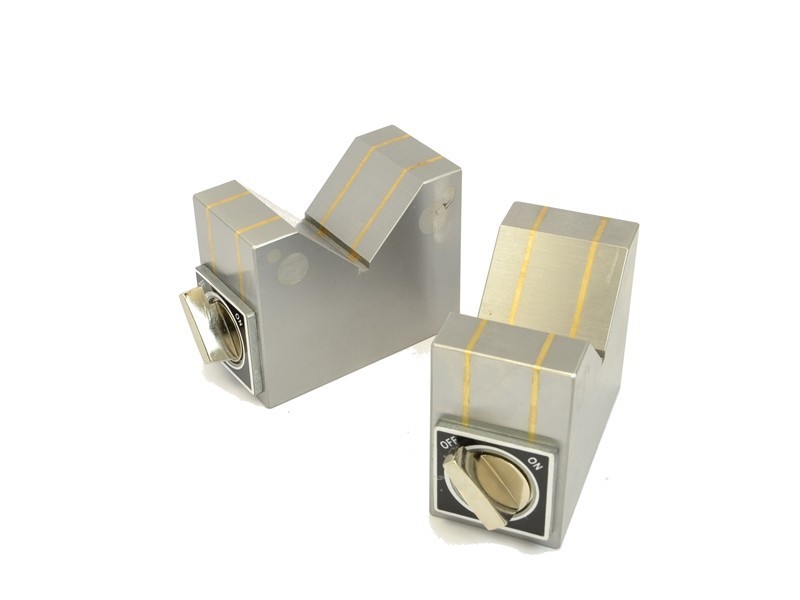

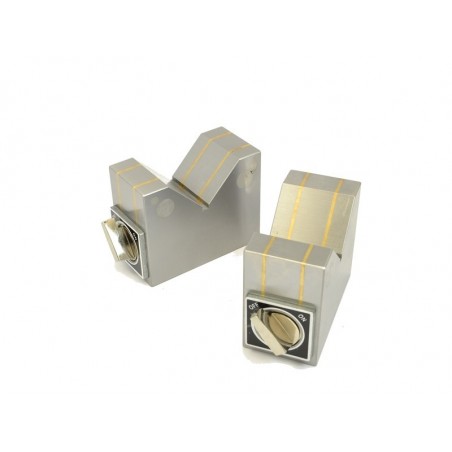

Blocuri V magnetice V20 - perechea
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Lungime
100 [mm]
Lățime
50 [mm]
Înălțime
80 [mm]
Tip magnet
Neodim
Capacitatea maximă de ridicare
~20 [kg]
Set
2 [szt.]
Temperatura maximă de lucru
≤ 80 [°C]
Cu câmp magnetic separabil
da
Comutator de câmp magnetic
da, unul pentru toate avioanele
Modul de manipulare
utilizare manuală
Pentru deținerea pieselor mici
da
Număr de axe pentru atașarea detaliilor
1
Greutate
2.5 [kg]
Parametrii de performanță
Mandrinele magnetice în V sunt concepute pentru prinderea pe mese magnetice și electromagnetice ca un dispozitiv de fixare suplimentar (pentru cilindri sau piese cu forme neregulate) în timpul operațiilor de rectificare. Mandrinele nu deteriorează suprafața. În set sunt incluse două v-blocks.
Mai jos este prezentată o diagramă dimensională a blocurilor V magnetice disponibile:
|
Tip |
Dimensiuni [mm] |
Forța de strângere [N] |
Greutate |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag20kpl
