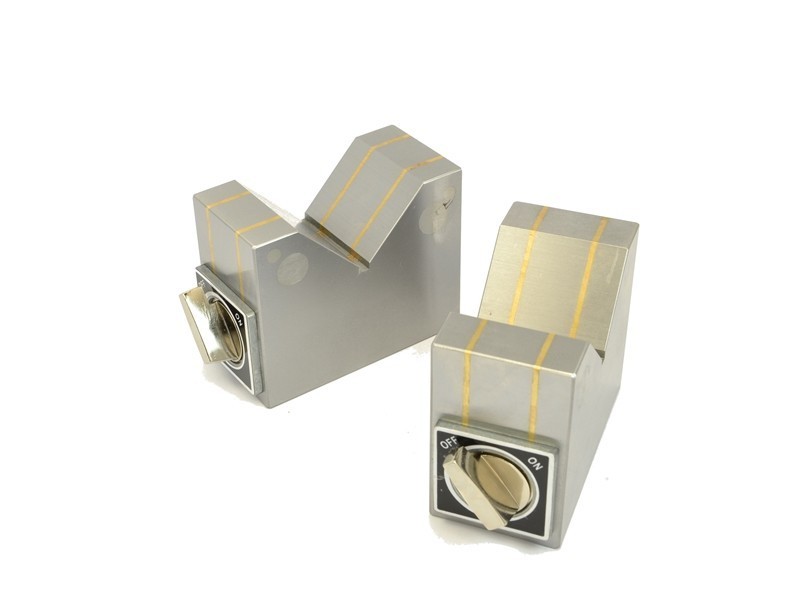

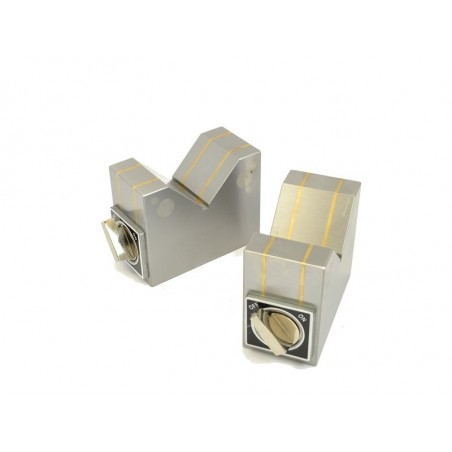

Blocs magnétiques V20 - la paire
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longueur
100 [mm]
Largeur
50 [mm]
Hauteur
80 [mm]
Type d'aimant
Néodyme
Capacité de levage maximale
~20 [kg]
Set (jeu de mots)
2 [szt.]
Température maximale de fonctionnement
≤ 80 [°C]
Avec champ magnétique séparable
oui
Commutateur de champ magnétique
oui, un pour tous les avions
Mode de manutention
utilisation manuelle
Pour le maintien des petites pièces
oui
Nombre d'axes pour joindre les détails
1
Poids
2.5 [kg]
Paramètres de performance
Les blocs en V magnétiques sont conçus pour être serrés sur des tables magnétiques et électromagnétiques en tant que dispositif de maintien supplémentaire (pour les cylindres ou les pièces de forme irrégulière) pendant les opérations de meulage. Les mandrins n'endommagent pas la surface. Le set comprend deux v-blocks.
Vous trouverez ci-dessous un schéma dimensionnel des blocs en V magnétiques disponibles :
|
Type de bloc |
Dimensions [mm] |
Force de serrage [N] |
Poids |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
