Μήκος
100 [mm]
Πλάτος
50 [mm]
Ύψος
80 [mm]
Τύπος μαγνήτη
Νεοδύμιο
Μέγιστη ικανότητα ανύψωσης
~20 [kg]
Ορίστε
2 [szt.]
Μέγιστη θερμοκρασία λειτουργίας
≤ 80 [°C]
Με διαχωρίσιμο μαγνητικό πεδίο
ναι
Διακόπτης μαγνητικού πεδίου
ναι, ένα για όλα τα αεροπλάνα
Λειτουργία χειρισμού
χειροκίνητη χρήση
Για τη συγκράτηση των μικρών εξαρτημάτων
ναι
Αριθμός αξόνων για την επισύναψη λεπτομερειών
1
Βάρος
2.5 [kg]
Παράμετροι απόδοσης

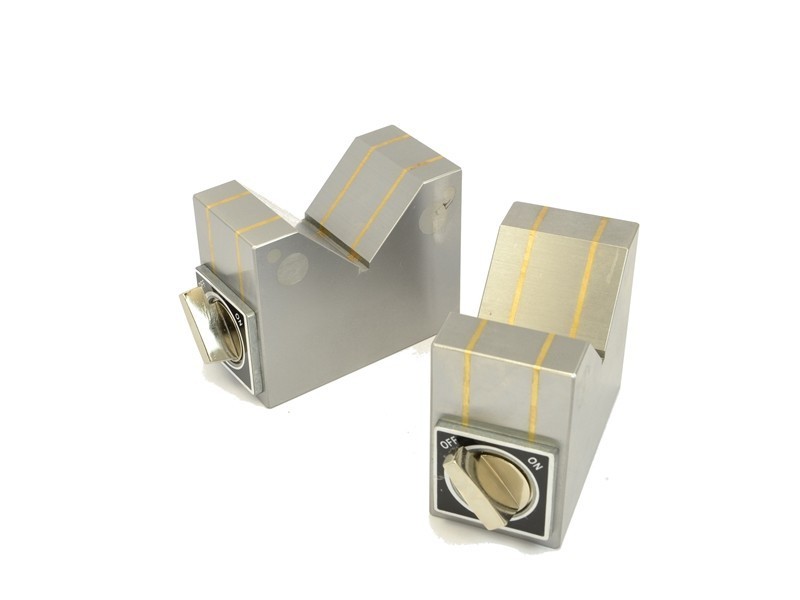

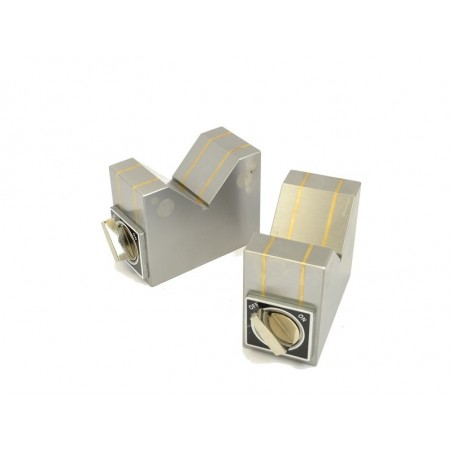

Τα μαγνητικά μπλοκ V είναι σχεδιασμένα για σύσφιξη σε μαγνητικά και ηλεκτρομαγνητικά τραπέζια ως πρόσθετη διάταξη συγκράτησης (για κυλίνδρους ή τεμάχια με ακανόνιστα σχήματα) κατά τη διάρκεια εργασιών λείανσης. Οι σφήνες δεν προκαλούν ζημιά στην επιφάνεια. Στο σετ περιλαμβάνονται δύο μπλοκ v.
Ακολουθεί διάγραμμα διαστάσεων των διαθέσιμων μαγνητικών μπλοκ v:
|
Τύπος |
Διαστάσεις [mm] |
Δύναμη σύσφιξης [N] |
Βάρος |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag20kpl
3 αντικείμενα
Ειδικοί αριθμοί αναφοράς
- ean13
- 5906236805912
