Lengte
100 [mm]
Breedte
50 [mm]
Hoogte
80 [mm]
Type magneet
Neodymium
Maximaal hijsvermogen
~20 [kg]
Stel in
2 [szt.]
Maximale bedrijfstemperatuur
≤ 80 [°C]
Met scheidbaar magnetisch veld
ja
Magneetveldschakelaar
ja, één voor alle vliegtuigen
Verwerkingsmodus
handmatig gebruik
Voor de kleine onderdelen
ja
Aantal assen om details bij te voegen
1
Gewicht
2.5 [kg]
Prestatieparameters

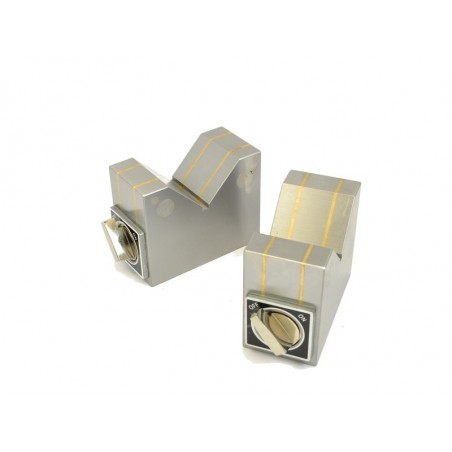

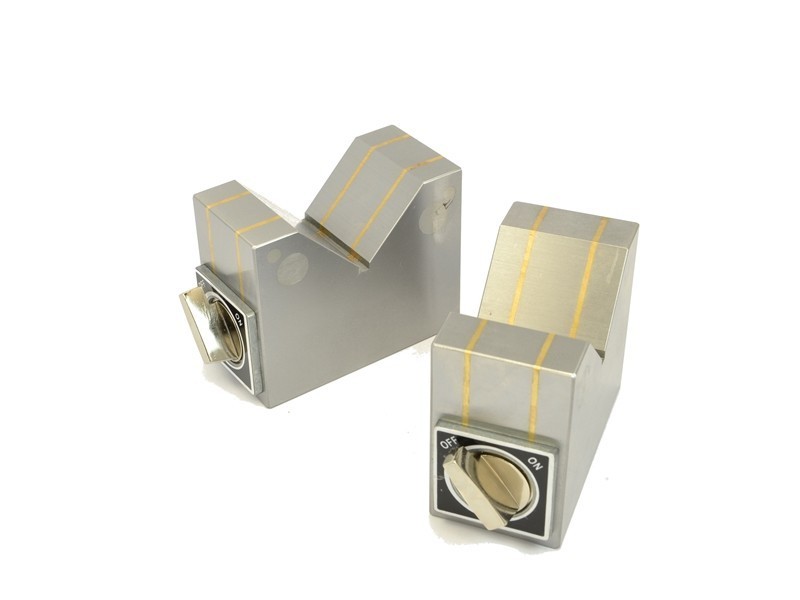

Magnetische V-blokken zijn ontworpen voor het opspannen op magnetische en elektromagnetische tafels als extra houder (voor cilinders of werkstukken met onregelmatige vormen) tijdens slijpbewerkingen. De klauwplaten beschadigen het oppervlak niet. In de set zitten twee v-blokken.
Hieronder staat een maatdiagram van de beschikbare magnetische v-blokken:
|
Type |
Afmetingen [mm] |
Klemkracht [N] |
Gewicht |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
