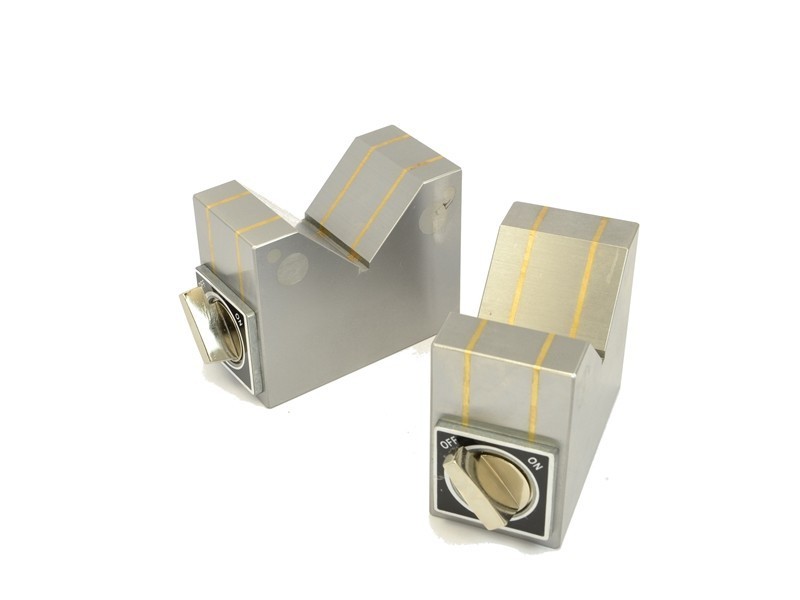

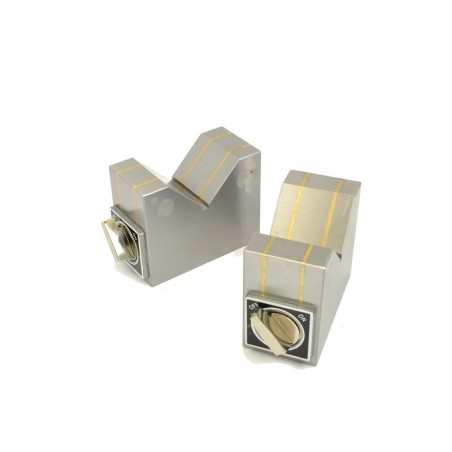

Magnetic V-blocks V20 - el par
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longitud
100 [mm]
Anchura
50 [mm]
Altura
80 [mm]
Tipo de imán
Neodimio
Capacidad máxima de elevación
~20 [kg]
Establecer
2 [szt.]
Temperatura máxima de trabajo
≤ 80 [°C]
Con campo magnético separable
sí
Conmutador de campo magnético
sí, uno para todos los aviones
Modo de manipulación
uso manual
Para la sujeción de piezas pequeñas
sí
Número de ejes para adjuntar detalles
1
Peso
2.5 [kg]
Parámetros de rendimiento
Los platos magnéticos en V están diseñados para la sujeción en mesas magnéticas y electromagnéticas como elemento de sujeción adicional (para cilindros o piezas con formas irregulares) durante las operaciones de rectificado. Los mandriles no dañan la superficie. En el juego se incluyen dos mandriles en V.
A continuación se muestra un diagrama dimensional de los bloques en V magnéticos disponibles:
|
Tipo |
Dimensiones [mm] |
Fuerza de sujeción [N] |
Peso |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag20kpl
2 Artículos
