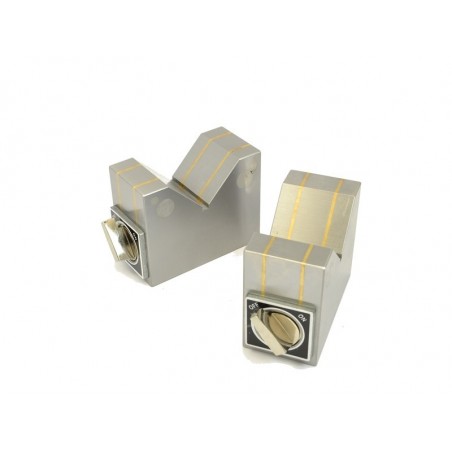

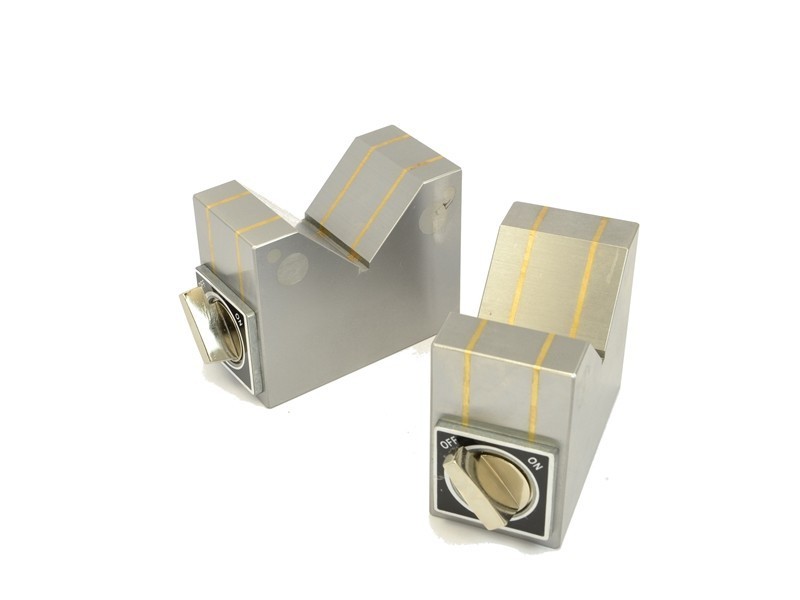

Магнітні V-блоки V20 - пара
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Довжина
100 [mm]
Ширина
50 [mm]
Висота
80 [mm]
Тип магніту
Неодим
Максимальна вантажопідйомність
~20 [kg]
Набір
2 [szt.]
Максимальна робоча температура
≤ 80 [°C]
З відокремлюваним магнітним полем
Так.
Перемикач магнітного поля
так, один для всіх літаків
Режим обробки
ручне використання
Для утримання дрібних деталей
Так.
Кількість осей для прикріплення деталей
1
Вага
2.5 [kg]
Параметри продуктивності
Магнітні V-подібні патрони призначені для закріплення на магнітних та електромагнітних столах в якості додаткового утримуючого пристрою (для циліндрів або заготовок неправильної форми) під час шліфувальних операцій. Патрони не пошкоджують поверхню. У комплект входять два v-образні блоки.
Нижче наведено розмірну схему доступних магнітних v-блоків:
|
Тип |
Розміри [мм] |
Сила притискання [Н] |
Вага |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag20kpl
2 од.
