Zylindrischer Neodym-Magnet
  • Zylindrischer Neodym-Magnet

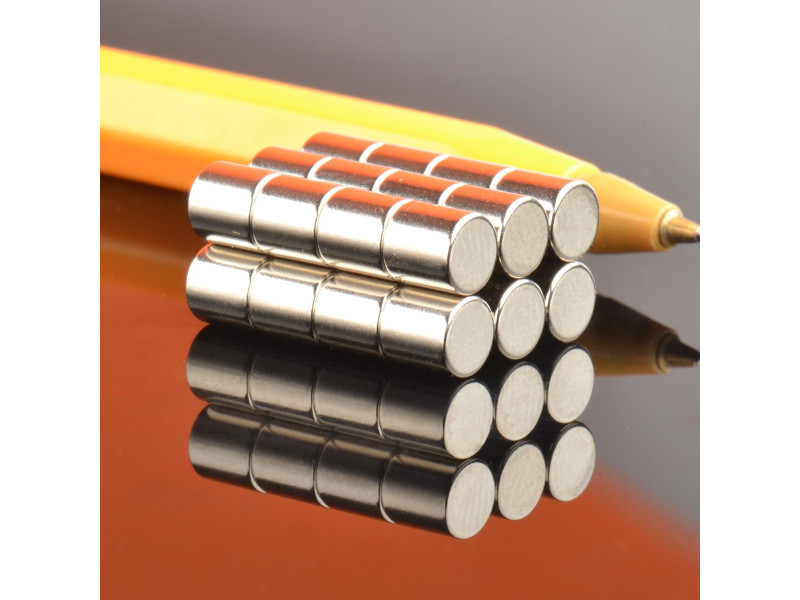

D5 x 5 / N38 - Neodym Magnet (NdFeB)

D5 x 5 / N38 - Neodym Magnet (NdFeB)D5 x 5 / N38 - Neodym Magnet (NdFeB)0,66 €

Ihre Anfrage wird gesendet.

  •     *Benötigte Felder

Laden

vom Preis Netto Preis Brutto
1 St. €0.66 €0.81
100 St. €0.08 €0.10
350 St. €0.07 €0.09
900 St. €0.06 €0.07
2500 St. €0.05 €0.06
Menge
Verfügbare Menge: 54043 St.

Produktsymbol: D5 x 5 / N38

stelle eine Frage
Leistungskennwerte

Aussendurchmesser

5 [mm] +0,1/-0,1

Höhe

5 [mm] +0,1/-0,1

Magnetisierungsrichtung durch die Dimension

5 [mm]

Die Magnetisierungsrichtung längs der Höhe bedeutet, daß eine runde Magnetoberfläche den N-Pol und die andere gegenüberliegende runde Magnetoberfläche – den S-Pol bildet.

Die Type

N38

Magnettyp

Neodym

Max. Haftkraft

0,80 [kg]

Der oben angegebene Magnetkraftwert in Kilogramm wurde unter idealen Bedingungen gemessen. Es wurde eine dicke Eisenplatte mit einer glatten, unlackierten Oberfläche verwendet. Die Kraft, die erforderlich war, um den Magneten von der Platte zu lösen, stand senkrecht zur Platte.

Magnetische Flussdichte in der geometrischen Mitte der Oberfläche des Pols

0,388 [T]

Beschichtung

vernickelt (NiCuNi)

Nicht im Wasser verwenden.
Die gesinterten NdFeB-Magnete, insbesondere die Magnete von dünner Form zerbrechen leicht. Ein unkontrolierter Aufprall von zwei Magneten sowie eine Belastung mit Verformungskräften sollen deswegen gemieden werden.

Maximale Arbeitstemperatur

≤ 80 [°C]

Die maximale Betriebstemperatur eines Magneten hängt von dem spezifischen Magnetkreis ab, in dem der Magnet eingesetzt wird. Die Curie-Temperatur beträgt ~ 310°[C]. Der Temperaturbeiwert der Remanenz TK(Br): ≤ -0,12 %/°[C]. Der Temperaturbeiwert der Koerzitivfeldstärke TK(HcJ): ≤ -0,6 %/°[C].

Magnetisches Moment

114,57 [nWb]x[m]

Gewicht

0,74 [g]

Die hier angegebenen Magnetparameterwerte sind das Ergebnis von Messungen an einem bestimmten Magneten und dienen zum Vergleich der im Online-Shop erhältlichen Magnete. Wir empfehlen, den Magneten unter den zu erwartenden Betriebsbedingungen selbst zu testen.
Die magnetischen Eigenschaften des Magnetwerkstoffes N38

die Remanenz Br

~1,21 [T]

die Koerzitivfeldstärke HcB

min. 876 [kA/m]

die Koerzitivfeldstärke HcJ

min. 955 [kA/m]

Die magnetischen Eigenschaften des Materials sind nicht bei jedem Magneten identisch. Die Messergebnisse für verschiedene Magnete variieren aufgrund der inhärenten Heterogenität des magnetischen Materials und der Messtoleranzen des Messgeräts.
Die physischen Eigenschaften

Dichte

~7,5 [g/cm3]

Vickers-Härte (HV)

~600 [kg/mm2]

Resistivität

~144 [uOhm x cm]


Wenn Sie Neodym-Magnete nach strengen Vorgaben benötigen, senden Sie uns bitte Ihre Anfrage zusammen mit Ihren Anforderungen.



D5x5/N38 - zylindrischer Neodym-Magnet



Ein zylindrischer Neodym-Magnet mit einer Höhe von 5 mm und einem Durchmesser von 5 mm ist ein sehr gut konstruierter Magnet. Durch eine Erhöhung der Höhe dieses Magneten wird die Hebekapazität nur geringfügig erhöht, der Preis des Magneten steigt jedoch erheblich. Wenn dieser Neodym-Magnet in direkten Kontakt mit einem anderen Magneten oder einer Eisenplatte kommen soll, muss seine Höhe nicht erhöht werden. Wenn zwischen den Magneten oder zwischen dem Magneten und der Platte ein großer Abstand besteht, ist es besser, einen hohen Magneten zu verwenden, da er mit seinem Magnetfeld über eine größere Entfernung funktioniert als ein kurzer Magnet.
