D5 x 5 / N38 - íman de neodímio (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Diâmetro externo
5 [mm] +0,1/-0,1
Altura
5 [mm] +0,1/-0,1
Direção de magnetização ao longo da dimensão
5 [mm]
Grau
N38
Tipo de íman
Neodímio
Capacidade máxima de elevação
~0,80 [kg]
Revestimento
Niquelada (NiCuNi)
Temperatura máxima de funcionamento
≤ 80 [°C]
Peso
0,74 [g]
Parâmetros de desempenho
A direção da magnetização ao longo da altura significa que uma superfície circular de um íman constitui o pólo N, enquanto a outra superfície circular - oposta - se refere ao pólo S.
A capacidade máxima de elevação acima indicada foi medida utilizando uma chapa metálica lisa e polida. A chapa metálica utilizada tinha uma espessura óptima. A força de tração actuou perpendicularmente. Com uma força que actua paralelamente à chapa metálica, ou seja, ao mover o íman através da chapa metálica, a capacidade de elevação do íman será significativamente inferior. O espaço entre o íman e a chapa metálica, resultante do facto de a chapa metálica estar coberta por uma camada de tinta ou de revestimento galvânico, também provocará uma diminuição da capacidade de elevação do íman. Qualquer rugosidade ou irregularidade da chapa metálica reduzirá igualmente a capacidade de elevação do íman. A capacidade de elevação mais elevada é obtida através da utilização de uma chapa suficientemente espessa que contenha uma quantidade elevada de ferro. A utilização de chapas de aço com elevado teor de carbono ou de ferro fundido resulta numa menor capacidade de elevação. A capacidade máxima de elevação é também afetada pela temperatura de funcionamento do íman. Um íman aquecido terá uma capacidade de elevação inferior.
não utilizar na água
Os ímanes de neodímio sinterizados são quebradiços (frágeis). Um íman de neodímio sem caixa pode partir-se após um impacto com outro íman forte.
A temperatura máxima de funcionamento específica de um íman depende do circuito magnético em que é colocado, pelo que recomendamos vivamente que teste o íman em condições específicas. Um íman aquecido terá menos força adesiva. Coeficiente de temperatura da remanência TK(Br): ≤ -0,12%/°C. Coeficiente de temperatura da coercividade TK(HcJ): ≤ -0,6%/°C.
Os valores dos parâmetros dos ímanes aqui apresentados são o resultado de medições efectuadas num íman específico e são utilizados para comparar os ímanes disponíveis na loja online. Recomendamos que teste o íman nas condições de funcionamento previstas.
Propriedades magnéticas do material de grau N38
remanência Br |
~ 1,197 [T] |
coercividade HcB |
~ 842 [kA/m] |
coercividade HcJ |
~ 935 [kA/m] |
As propriedades magnéticas não são idênticas para todos os ímanes. Os resultados das medições de diferentes amostras variam, entre outros factores, devido à heterogeneidade inerente do material e às tolerâncias de medição do dispositivo de medição utilizado. Para medições de acordo com a norma IEC 60404-5, as tolerâncias de medição são ±1% para a indução de remanência Br e ±2% para a coercividade HcB e a coercividade HcJ. Um íman revestido com níquel deve ser removido antes da medição, uma vez que as propriedades magnéticas do níquel afectarão o resultado da medição, subestimando os valores dos parâmetros obtidos. Um revestimento de zinco não afecta o resultado da medição.
Por conseguinte, os valores dos parâmetros indicados são aproximados.
Podemos oferecer parâmetros de ímanes de acordo com especificações individuais, incluindo a indução de remanência Br, a coercividade HcB, a coercividade HcJ, o momento magnético, o ponto de funcionamento Jd, a direção de magnetização e o seu desvio, etc. Na sua correspondência por correio eletrónico, indique os valores dos parâmetros mínimos necessários ou os valores dos parâmetros magnéticos dentro do intervalo mínimo-máximo especificado.
Propriedades físicas
Densidade |
~7,5 [g/cm3] |
Dureza Vickers (HV) |
~600 [kg/mm2] |
Resistividade |
~144 [uOhm x cm] |
Se necessitar de ímanes de neodímio fabricados de acordo com especificações rigorosas, envie-nos o seu pedido de informação juntamente com os seus requisitos.
.jpg)

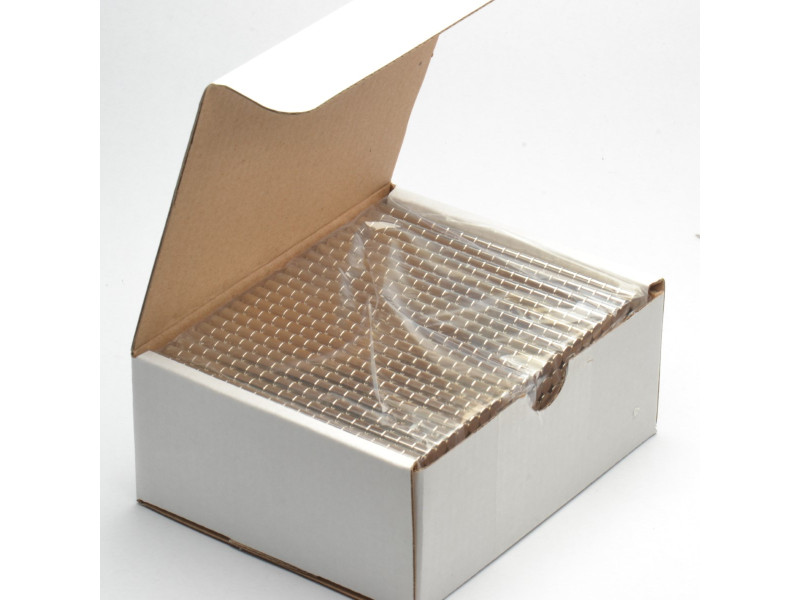

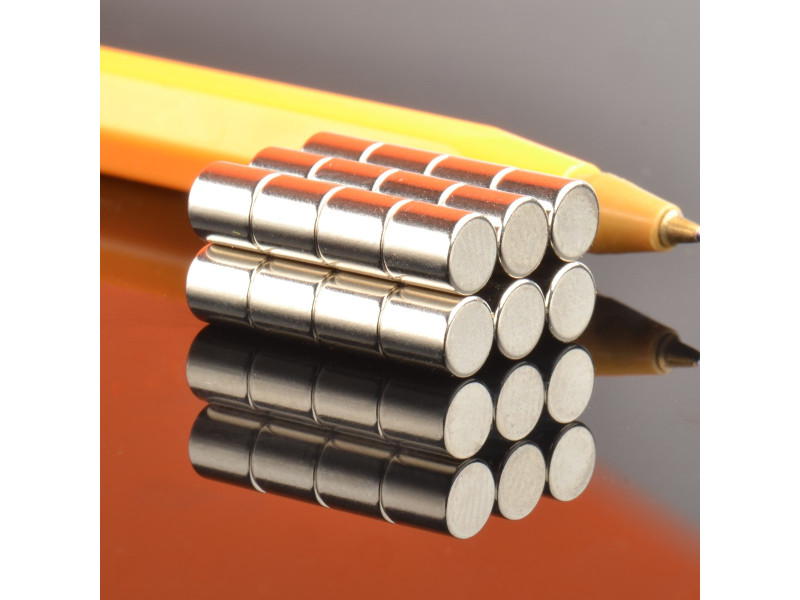

D5x5/N38 - íman cilíndrico de neodímio
Um íman cilíndrico de neodímio com uma altura de 5 mm e um diâmetro de 5 mm é um íman muito bem concebido. Aumentar a altura deste íman apenas aumentará ligeiramente a capacidade de elevação, mas o preço do íman aumentará significativamente. Se este íman de neodímio entrar em contacto direto com outro íman ou placa de ferro, não é necessário aumentar a sua altura. Se existir um espaço significativo entre os ímanes ou entre o íman e a placa, é preferível utilizar um íman alto, uma vez que o seu campo magnético funcionará a uma distância maior do que um íman baixo.
