Külső átmérő
5 [mm] +0,1/-0,1
Magasság
5 [mm] +0,1/-0,1
Mágnesezési irány a dimenzió mentén
5 [mm]
Fokozat
N38
Mágnes típus
Neodímium
Maximális emelőkapacitás
~0,80 [kg]
Bevonat
Nikkelezett (NiCuNi)
Maximális üzemi hőmérséklet
≤ 80 [°C]
Súly
0,74 [g]
Teljesítmény paraméterek
A mágnesezettség magassági iránya azt jelenti, hogy a mágnes egyik kör alakú felülete az N-pólust, míg a másik - ellentétes irányú - kör alakú felület az S-pólusra utal.
A fent megadott maximális emelőkapacitást sima, polírozott fémlemezzel mértük. A felhasznált fémlemez optimális vastagságú volt. A lehúzóerő merőlegesen hatott. A fémlemezzel párhuzamosan ható erő esetén, azaz a mágnesnek a fémlemezen keresztben történő mozgatásakor a mágnes emelőképessége jelentősen kisebb lesz. A mágnes és a fémlemez közötti rés, amely abból adódik, hogy a fémlemezt festékréteggel vagy galvanikus bevonattal fedik, szintén a mágnes emelőképességének csökkenését okozza. A fémlemez bármilyen érdessége vagy egyenetlensége szintén csökkenti a mágnes emelőképességét. A legnagyobb emelőképesség akkor érhető el, ha kellően vastag, nagy mennyiségű vasat tartalmazó lemezt használunk. A magas széntartalmú acél vagy öntöttvas lemez használata kisebb emelőkapacitást eredményez. A maximális emelőkapacitást a mágnes üzemi hőmérséklete is befolyásolja. A felmelegített mágnesnek kisebb lesz a teherbírása.
ne használja vízben
A szinterezett neodímium mágnesek törékenyek (törékenyek). A ház nélküli neodímium mágnes egy másik erős mágnessel való ütközés után eltörhet.
A mágnes konkrét maximális üzemi hőmérséklete attól a mágneses körtől függ, amelybe a mágnes kerül, ezért javasoljuk, hogy a mágnest saját maga tesztelje konkrét körülmények között. A felmelegített mágnesnek kisebb lesz a tapadóereje. A remanencia hőmérsékleti együtthatója TK(Br): ≤ -0,12%/°C. A koercitás hőmérsékleti együtthatója TK(HcJ): ≤ -0,6%/°C.
Az itt bemutatott mágnes paraméterértékek egy adott mágnesen végzett mérések eredményei, és az online áruházban kapható mágnesek összehasonlítására szolgálnak. Javasoljuk, hogy a mágnest saját maga tesztelje a várható üzemi körülmények között.
Az N38 anyagminőség mágneses tulajdonságai
remanencia Br |
~ 1,197 [T] |
koercitás HcB |
~ 842 [kA/m] |
koercitás HcJ |
~ 935 [kA/m] |
A mágnes paramétereit egyedi specifikációk szerint tudjuk felajánlani, beleértve a Br remanenciaindukció, HcB koercitás, HcJ koercitás, mágneses nyomaték, Jd munkapont, mágnesezési irány és annak eltérése stb. esetében. Kérjük, hogy e-mailes levelezésében adja meg a kívánt minimális paraméterértékeket vagy a mágneses paraméterek értékeit a megadott minimális-maximális tartományon belül.
Fizikai tulajdonságok
Sűrűség |
~7,5 [g/cm3] |
Vickers-keménység (HV) |
~600 [kg/mm2] |
Ellenállás |
~144 [uOhm x cm] |
Ha szigorú specifikációk szerint gyártott neodímium mágnesekre van szüksége, kérjük, küldje el nekünk érdeklődését az igényeivel együtt.
.jpg)

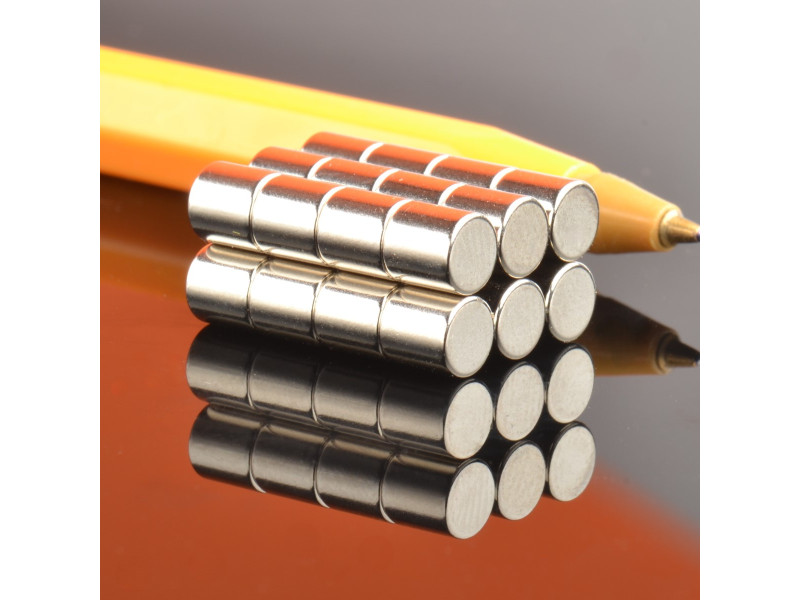

D5x5/N38 - hengeres neodímium mágnes
Az 5 mm magas és 5 mm átmérőjű hengeres neodímium mágnes egy nagyon jól megtervezett mágnes. Ennek a mágnesnek a magasságának növelése csak kis mértékben növeli a teherbírást, de a mágnes ára jelentősen megnő. Ha ez a neodímium mágnes közvetlenül érintkezik egy másik mágnessel vagy vaslemezzel, akkor nincs szükség a magasságának növelésére. Ha a mágnesek között vagy a mágnes és a lemez között jelentős rés van, akkor jobb egy magas mágnest használni, mert az nagyobb távolságon keresztül fog működni a mágneses mezejével, mint egy rövid mágnes.
