D5 x 5 / N38 - Magnete al neodimio (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Diametro esterno
5 [mm] +0,1/-0,1
Altezza
5 [mm] +0,1/-0,1
Direzione di magnetizzazione lungo la dimensione
5 [mm]
Grado
N38
Tipo di magnete
Neodimio
Capacità massima di sollevamento
~0,80 [kg]
Rivestimento
Nichelato (NiCuNi)
Temperatura massima di lavoro
≤ 80 [°C]
Peso
0,74 [g]
Parametri di prestazione
La direzione della magnetizzazione lungo l'altezza significa che una superficie circolare di un magnete costituisce il polo N, mentre l'altra superficie circolare - opposta - si riferisce al polo S.
La capacità massima di sollevamento sopra indicata è stata misurata utilizzando lamiere lisce e lucidate. La lamiera utilizzata aveva uno spessore ottimale. La forza di estrazione ha agito perpendicolarmente. Con una forza che agisce parallelamente alla lamiera, cioè quando si muove il magnete attraverso la lamiera, la capacità di sollevamento del magnete sarà notevolmente inferiore. Anche lo spazio tra il magnete e la lamiera, dovuto al fatto che la lamiera è ricoperta da uno strato di vernice o da un rivestimento galvanico, causerà una diminuzione della capacità di sollevamento del magnete. Anche eventuali asperità o irregolarità della lamiera ridurranno la capacità di sollevamento del magnete. La massima capacità di sollevamento si ottiene utilizzando una lamiera sufficientemente spessa contenente un'elevata quantità di ferro. L'utilizzo di lamiere in acciaio ad alto tenore di carbonio o in ghisa determina una capacità di sollevamento inferiore. La capacità di sollevamento massima è influenzata anche dalla temperatura di esercizio del magnete. Un magnete riscaldato avrà una capacità di sollevamento inferiore.
non utilizzare in acqua
I magneti al neodimio sinterizzati sono fragili. Un magnete al neodimio senza alloggiamento potrebbe rompersi dopo un impatto con un altro magnete forte.
La temperatura massima di funzionamento di un magnete dipende dal circuito magnetico in cui è inserito, pertanto consigliamo vivamente di testare il magnete in condizioni specifiche. Un magnete riscaldato avrà una forza adesiva inferiore. Coefficiente di temperatura della remanenza TK(Br): ≤ -0,12%/°C. Coefficiente di temperatura della coercitività TK(HcJ): ≤ -0,6%/°C.
I valori dei parametri del magnete qui presentati sono il risultato di misurazioni effettuate su un magnete specifico e sono utilizzati per confrontare i magneti disponibili nel negozio online. Si consiglia di testare personalmente il magnete nelle condizioni operative previste.
Proprietà magnetiche del materiale di grado N38
Remanenza Br |
~ 1,197 [T] |
coercitività HcB |
~ 842 [kA/m] |
coercitività HcJ |
~ 935 [kA/m] |
Le proprietà magnetiche non sono identiche per ogni magnete. I risultati delle misurazioni di campioni diversi variano, tra l'altro, a causa dell'eterogeneità intrinseca del materiale e delle tolleranze di misura del dispositivo di misurazione utilizzato. Per le misurazioni in conformità alla norma IEC 60404-5, le tolleranze di misurazione sono ±1% per l'induzione di remanenza Br e ±2% per la coercitività HcB e la coercitività HcJ. Un magnete rivestito di nichel deve essere rimosso prima della misurazione, poiché le proprietà magnetiche del nichel influenzano il risultato della misurazione, sottostimando i valori dei parametri ottenuti. Un rivestimento di zinco non influisce sul risultato della misurazione.
Pertanto, i valori dei parametri indicati sono approssimativi.
Possiamo offrire i parametri del magnete in base alle specifiche individuali, tra cui l'induzione di remissione Br, la coercitività HcB, la coercitività HcJ, il momento magnetico, il punto di lavoro Jd, la direzione di magnetizzazione e la sua deviazione, ecc. Nella vostra corrispondenza e-mail, vi preghiamo di indicare i valori minimi dei parametri richiesti o i valori dei parametri magnetici all'interno dell'intervallo minimo-massimo specificato.
Proprietà fisiche
Densità |
~7,5 [g/cm3] |
Durezza Vickers (HV) |
~600 [kg/mm2] |
Resistività |
~144 [uOhm x cm] |
Se avete bisogno di magneti al neodimio prodotti secondo specifiche rigorose, inviateci la vostra richiesta insieme ai vostri requisiti.
.jpg)

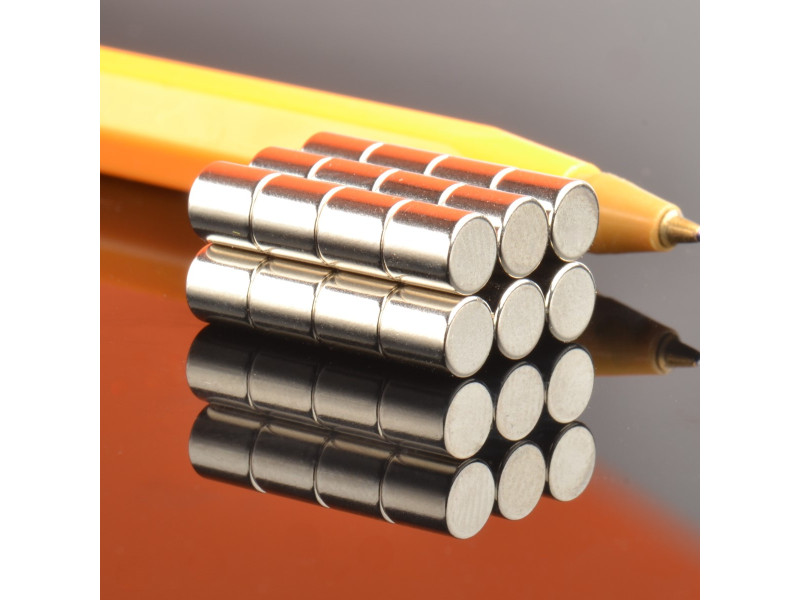

D5x5/N38 - magnete cilindrico al neodimio
Un magnete cilindrico al neodimio con un'altezza di 5 mm e un diametro di 5 mm è un magnete molto ben progettato. Aumentando l'altezza di questo magnete, la capacità di sollevamento aumenterà di poco, ma il prezzo del magnete aumenterà in modo significativo. Se questo magnete al neodimio deve entrare in contatto diretto con un altro magnete o una piastra di ferro, non è necessario aumentarne l'altezza. Se c'è uno spazio significativo tra i magneti o tra il magnete e la piastra, è meglio usare un magnete alto perché lavorerà con il suo campo magnetico su una distanza maggiore rispetto a un magnete corto.
