D5 x 5 / N38 - magnet de neodim (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Diametru exterior
5 [mm] +0,1/-0,1
Înălțime
5 [mm] +0,1/-0,1
Direcția de magnetizare de-a lungul dimensiunii
5 [mm]
Grad
N38
Tip magnet
Neodim
Capacitatea maximă de ridicare
~0,80 [kg]
Acoperire
Placat cu nichel (NiCuNi)
Temperatura maximă de lucru
≤ 80 [°C]
Greutate
0,74 [g]
Parametrii de performanță
Direcția magnetizării de-a lungul înălțimii înseamnă că o suprafață circulară a unui magnet reprezintă polul N, în timp ce cealaltă suprafață circulară - opusă - se referă la polul S.
Capacitatea maximă de ridicare specificată mai sus a fost măsurată folosind tablă netedă, lustruită. Grosimea tablei utilizate a fost optimă. Forța de tracțiune a acționat perpendicular. În cazul unei forțe care acționează paralel cu tablă, adică atunci când magnetul se deplasează pe tablă, capacitatea de ridicare a magnetului va fi semnificativ mai mică. Spațiul dintre magnet și tablă, rezultat din acoperirea tabloului cu un strat de vopsea sau cu un strat galvanic, va determina, de asemenea, o scădere a capacității de ridicare a magnetului. Orice asperitate sau denivelare a tablei metalice va reduce, de asemenea, capacitatea de ridicare a magnetului. Cea mai mare capacitate de ridicare este obținută prin utilizarea unei foi suficient de groase care conține o cantitate mare de fier. Utilizarea oțelului cu conținut ridicat de carbon sau a tablei de fontă va duce la o capacitate de ridicare mai mică. Capacitatea maximă de ridicare este, de asemenea, afectată de temperatura de funcționare a magnetului. Un magnet încălzit va avea o capacitate de ridicare mai mică.
nu utilizați în apă
Magneții de neodim sinterizați sunt casanți (fragili). Un magnet de neodim fără carcasă s-ar putea rupe după un impact cu un alt magnet puternic.
Temperatura maximă specifică de funcționare a unui magnet depinde de circuitul magnetic în care este plasat, astfel încât vă recomandăm să testați magnetul în condiții specifice. Un magnet încălzit va avea o forță de aderență mai mică. Coeficientul de temperatură al remanenței TK(Br): ≤ -0,12%/°C. Coeficientul de temperatură al coercitivității TK(HcJ): ≤ -0,6%/°C.
Valorile parametrilor magnetului prezentate aici sunt rezultatul măsurătorilor efectuate pe un magnet specific și sunt utilizate pentru a compara magneții disponibili în magazinul online. Vă recomandăm să testați magnetul personal în condițiile de funcționare preconizate.
Proprietățile magnetice ale materialului de clasa N38
remanență Br |
~ 1,197 [T] |
coercitivitate HcB |
~ 842 [kA/m] |
coercitivitate HcJ |
~ 935 [kA/m] |
Proprietățile magnetice nu sunt identice pentru fiecare magnet. Rezultatele măsurătorilor efectuate pe probe diferite vor varia, printre altele, din cauza eterogenității inerente a materialului și a toleranțelor de măsurare ale dispozitivului de măsurare utilizat. Pentru măsurători în conformitate cu IEC 60404-5, toleranțele de măsurare sunt de ±1% pentru inducția de remanență Br și ±2% pentru coercitivitatea HcB și coercitivitatea HcJ. Un magnet acoperit cu nichel trebuie să fie îndepărtat înainte de măsurare, deoarece proprietățile magnetice ale nichelului vor afecta rezultatul măsurătorii, subestimând valorile parametrilor obținuți. Un strat de zinc nu afectează rezultatul măsurătorilor.
Prin urmare, valorile parametrilor indicați sunt aproximative.
Putem oferi parametrii magneților în conformitate cu specificațiile individuale, inclusiv pentru inducția de remanență Br, coercitivitatea HcB, coercitivitatea HcJ, momentul magnetic, punctul de funcționare Jd, direcția magnetizării și abaterea acesteia etc. În corespondența dvs. electronică, vă rugăm să indicați valorile minime necesare ale parametrilor sau valorile parametrilor magnetici în intervalul minim-maxim specificat.
Proprietăți fizice
Densitate |
~7,5 [g/cm3] |
Duritatea Vickers (HV) |
~600 [kg/mm2] |
Rezistivitate |
~144 [uOhm x cm] |
Dacă aveți nevoie de magneți de neodim fabricați în conformitate cu specificații stricte, vă rugăm să ne trimiteți cererea dumneavoastră împreună cu cerințele dumneavoastră.
.jpg)

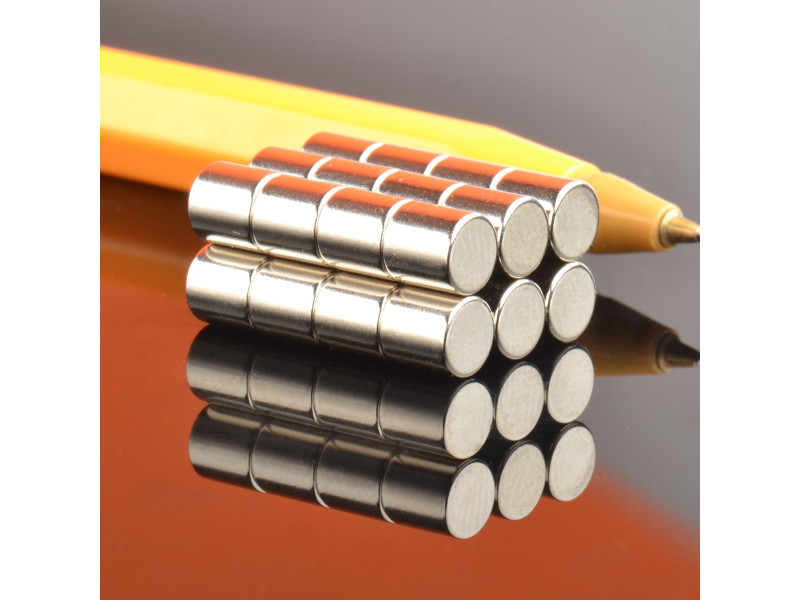

D5x5/N38 - magnet cilindric din neodim
Un magnet cilindric din neodim cu o înălțime de 5 mm și un diametru de 5 mm este un magnet foarte bine conceput. Creșterea înălțimii acestui magnet va crește doar ușor capacitatea de ridicare, dar prețul magnetului va crește semnificativ. Dacă acest magnet de neodim va intra în contact direct cu un alt magnet sau cu o placă de fier, nu este necesar să îi măriți înălțimea. Dacă există un spațiu semnificativ între magneți sau între magnet și placă, este mai bine să folosiți un magnet înalt, deoarece acesta va lucra cu câmpul său magnetic pe o distanță mai mare decât un magnet scurt.
