D5 x 5 / N38 - Neodymium magneet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Buitendiameter
5 [mm] +0,1/-0,1
Hoogte
5 [mm] +0,1/-0,1
Magnetiserende richting langs dimensie
5 [mm]
Rang
N38
Type magneet
Neodymium
Maximaal hijsvermogen
~0,80 [kg]
Coating
Vernikkeld (NiCuNi)
Maximale bedrijfstemperatuur
≤ 80 [°C]
Gewicht
0,74 [g]
Prestatieparameters
Richting van magnetisatie langs de hoogte betekent dat één cirkelvormig oppervlak van een magneet de N-pool vormt, terwijl het andere - tegenovergestelde - cirkelvormige oppervlak verwijst naar de S-pool.
De maximale hefcapaciteit die hierboven is gespecificeerd, is gemeten met glad, gepolijst plaatstaal. Het gebruikte plaatstaal was van optimale dikte. De trekkracht werkte loodrecht. Bij een kracht die evenwijdig aan het plaatwerk werkt, dus wanneer de magneet over het plaatwerk wordt bewogen, zal de hefcapaciteit van de magneet aanzienlijk lager zijn. De spleet tussen de magneet en het plaatmetaal als gevolg van het feit dat het plaatmetaal bedekt is met een verflaag of galvanische coating, zal ook een afname van de hefcapaciteit van de magneet veroorzaken. Ook ruwheid of oneffenheden van het plaatwerk verminderen de hefcapaciteit van de magneet. De hoogste hefcapaciteit wordt bereikt door een voldoende dikke plaat te gebruiken die een grote hoeveelheid ijzer bevat. Het gebruik van staal met een hoog koolstofgehalte of gietijzer resulteert in een lagere hefcapaciteit. De maximale hefcapaciteit wordt ook beïnvloed door de bedrijfstemperatuur van de magneet. Een verwarmde magneet zal een lagere hefcapaciteit hebben.
niet gebruiken in water
Gesinterde neodymium magneten zijn bros (breekbaar). Een neodymiummagneet zonder behuizing kan breken na een botsing met een andere sterke magneet.
De specifieke maximale bedrijfstemperatuur van een magneet is afhankelijk van het magneetcircuit waarin de magneet is geplaatst, dus we raden sterk aan om de magneet zelf onder specifieke omstandigheden te testen. Een verwarmde magneet zal minder kleefkracht hebben. Temperatuurcoëfficiënt van remanentie TK(Br): ≤ -0,12%/°C. Temperatuurcoëfficiënt van coërciviteit TK(HcJ): ≤ -0,6%/°C.
De parameterwaarden van de magneet die hier worden gepresenteerd zijn het resultaat van metingen aan één specifieke magneet en worden gebruikt om magneten te vergelijken die verkrijgbaar zijn in de online shop. We raden u aan de magneet zelf te testen onder de verwachte bedrijfsomstandigheden.
Magnetische eigenschappen van materiaalkwaliteit N38
remanentie Br |
~ 1,197 [T] |
coërciviteit HcB |
~ 842 [kA/m] |
coërciviteit HcJ |
~ 935 [kA/m] |
Magnetische eigenschappen zijn niet voor elke magneet identiek. De resultaten van metingen aan verschillende monsters zullen variëren, onder andere door de inherente heterogeniteit van het materiaal en de meettoleranties van het gebruikte meetapparaat. Voor metingen volgens IEC 60404-5 zijn de meettoleranties ±1% voor remanentie inductie Br en ±2% voor coërciviteit HcB en coërciviteit HcJ. Een magneet met een nikkelcoating moet voor de meting van deze coating worden ontdaan, omdat de magnetische eigenschappen van nikkel het meetresultaat beïnvloeden en de verkregen parameterwaarden onderschatten. Een zinkcoating heeft geen invloed op het meetresultaat.
Daarom zijn de opgegeven parameterwaarden bij benadering.
We kunnen magneetparameters aanbieden volgens individuele specificaties, inclusief voor remanentie-inductie Br, coërciviteit HcB, coërciviteit HcJ, magnetisch moment, werkpunt Jd, magnetisatierichting en de afwijking daarvan, enz. Vermeld in uw e-mailcorrespondentie de vereiste minimum parameterwaarden of magnetische parameterwaarden binnen het gespecificeerde minimum-maximumbereik.
Fysieke eigenschappen
Dichtheid |
~7,5 [g/cm3]. |
Vickers' hardheid (HV) |
~600 [kg/mm2] |
Weerstandsvermogen |
~144 [uOhm x cm]. |
Als je neodymiummagneten nodig hebt die volgens strikte specificaties zijn vervaardigd, stuur ons dan je aanvraag samen met je eisen.
.jpg)

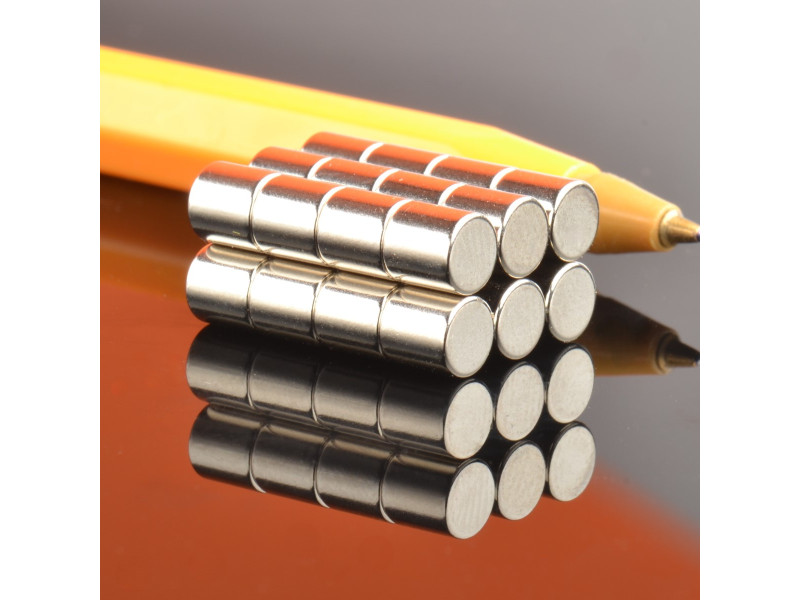

D5x5/N38 - cilindrische neodymiummagneet
Een cilindrische neodymiummagneet met een hoogte van 5 mm en een diameter van 5 mm is een zeer goed ontworpen magneet. Als je deze magneet hoger maakt, neemt de hefcapaciteit slechts iets toe, maar de prijs van de magneet stijgt aanzienlijk. Als deze neodymiummagneet in direct contact komt met een andere magneet of ijzeren plaat, is het niet nodig om de hoogte te vergroten. Als er een aanzienlijke ruimte is tussen de magneten of tussen de magneet en de plaat, is het beter om een hoge magneet te gebruiken omdat deze met zijn magnetische veld over een grotere afstand werkt dan een korte magneet.
