Välisläbimõõt
5 [mm] +0,1/-0,1
Kõrgus
5 [mm] +0,1/-0,1
Magnetiseerimise suund piki mõõdet
5 [mm]
Hinne
N38
Magnetitüüp
Neodüüm
Maksimaalne tõstevõime
~0,80 [kg]
Pinnakate
nikeldatud (NiCuNi)
Maksimaalne töötemperatuur
≤ 80 [°C]
Kaal
0,74 [g]
Tulemuslikkuse parameetrid
Magnetiseerumise suund piki kõrgust tähendab, et magneti üks ringikujuline pind moodustab N-pooluse, samas kui teine - vastupidine - ringikujuline pind viitab S-poolusele.
Eespool nimetatud maksimaalne tõstevõime on mõõdetud sileda, poleeritud lehtmetalliga. Kasutati optimaalse paksusega lehtmetalli. Tõmbejõud mõjus risti. Kui jõud mõjub paralleelselt lehtmetalliga, st kui magnet liigub üle lehtmetalli, on magneti tõmbejõud oluliselt väiksem. Magneti ja lehtmetalli vaheline vahe, mis tuleneb sellest, et lehtmetall on kaetud värvikihi või galvaanilise kattega, vähendab samuti magneti tõmbejõudu. Samuti vähendab magneti tõstevõimet igasugune metallplaadi krobelisus või ebatasasus. Suurim tõstevõime saavutatakse, kui kasutatakse piisavalt paksu ja suure rauasisaldusega plekki. Suure süsinikusisaldusega terase või malmi kasutamine vähendab tõstevõimet. Maksimaalset tõstevõimet mõjutab ka magneti töötemperatuur. Kuumutatud magnetil on väiksem tõstevõime.
mitte kasutada vees
Sinteritud neodüüm magnetid on haprad (haprad). Korpuseta neodüümmagnet võib pärast kokkupõrget teise tugeva magnetiga puruneda.
Magneti konkreetne maksimaalne töötemperatuur sõltub magnetahelast, millesse see paigutatakse, seega soovitame tungivalt katsetada magnetit ise konkreetsetes tingimustes. Kuumutatud magnetil on väiksem haardumisjõud. Remanentsuse temperatuurikoefitsient TK(Br): ≤ -0,12%/°C. Koertsiivsuse temperatuurikoefitsient TK(HcJ): ≤ -0,6%/°C.
Siin esitatud magnetite parameetrite väärtused on ühe konkreetse magneti mõõtmiste tulemus ja neid kasutatakse veebipoes saadaval olevate magnetite võrdlemiseks. Soovitame katsetada magnetit ise eeldatavates töötingimustes.
Materjaliklassi N38 magnetilised omadused
remanentsus Br |
~ 1,197 [T] |
koertsiivsus HcB |
~ 842 [kA/m] |
koertsiivsus HcJ |
~ 935 [kA/m] |
Võime pakkuda magnetite parameetreid vastavalt individuaalsetele spetsifikatsioonidele, sealhulgas remanentsinduktsiooni Br, koertsuse HcB, koertsuse HcJ, magnetilise momendi, tööpunkti Jd, magnetiseerimissuuna ja selle kõrvalekaldeid jne. Palun märkige oma e-kirjavahetuses nõutavad minimaalsed parameetrite väärtused või magnetiliste parameetrite väärtused kindlaksmääratud miinimum- ja maksimumvahemikus.
Füüsikalised omadused
Tihedus |
~7,5 [g/cm3] |
Vickersi kõvadus (HV) |
~600 [kg/mm2] |
Vastupidavus |
~144 [uOhm x cm] |
Kui vajate rangete spetsifikatsioonide järgi valmistatud neodüümimagnete, saatke meile oma päring koos oma nõuetega.
.jpg)

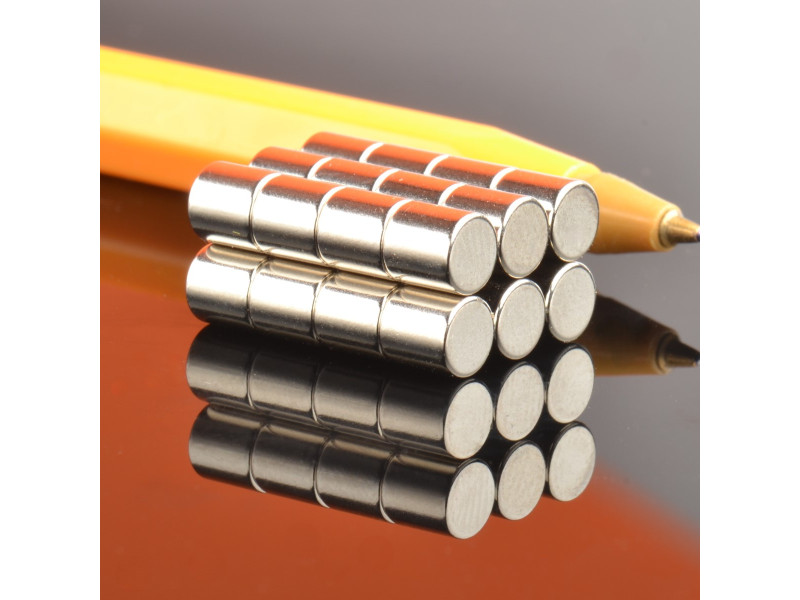

D5x5/N38 - silindriline neodüüm magnet
Silindriline neodüümmagnet, mille kõrgus on 5 mm ja läbimõõt 5 mm, on väga hästi konstrueeritud magnet. Selle magneti kõrguse suurendamine suurendab vaid veidi tõstevõimet, kuid magnetite hind tõuseb oluliselt. Kui see neodüümmagnet puutub otseselt kokku teise magneti või rauaplaadiga, ei ole vaja selle kõrgust suurendada. Kui magnetite vahel või magneti ja plaadi vahel on märkimisväärne vahe, on parem kasutada kõrget magnetit, sest see töötab oma magnetväljaga suurema vahemaa ulatuses kui lühike magnet.
