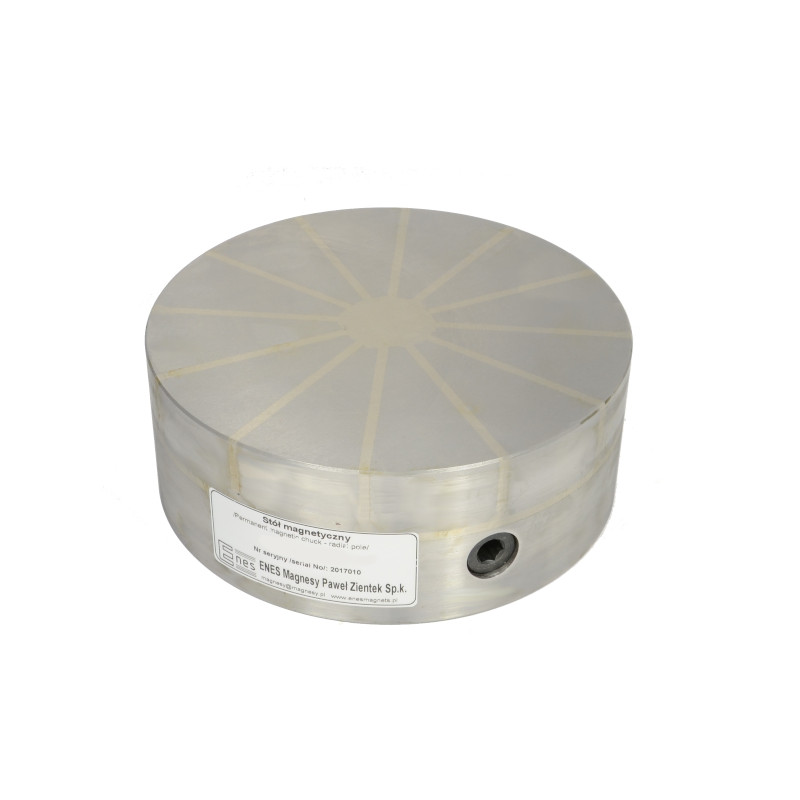

Állandó mágneses tokmány (kör alakú) TC-250R

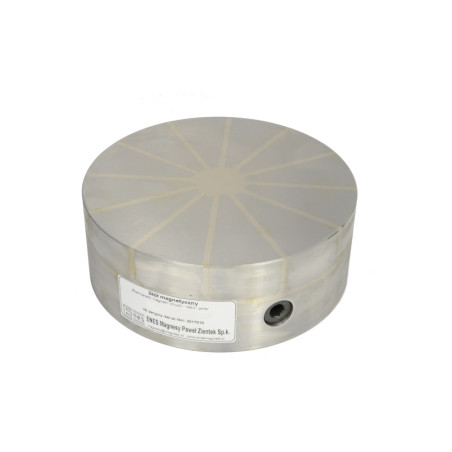

Állandó mágneses befogó (kör alakú) TC-250R

A TC sorozatú, radiális mágneses mezővel rendelkező kör alakú állandó mágneses befogókat ferromágneses munkadarabok (vas, szerkezeti acél, ötvözött acél, öntöttvas) befogására tervezték csiszolás, marás és szikraforgácsolás során. Erős mágneses tulajdonságokkal rendelkező anyagok (magas vas-tartalmú acélok) esetén a befogók esztergálási műveletek során is használhatók.

Felár ellenében elvégezhetjük az alján lévő hornyok vagy a négy menetes furatok felszerelését (lásd a mellékleteket). A befogó testét egyetlen acélblokk alkotja, míg a felső lemez acélból és sárgarézből készült, egymással felcserélhető lamellákból áll. A TC sorozatú kör alakú befogók neodímium mágneseket használnak, így maximális mágneses tartóerő elérhető, amely kb. 160 N/cm². A mágneses mező egy karral (imbuszkulccsal) kapcsolható be, a kart 180^o-kal jobbra elfordítva. A mező kikapcsolásához a kart ellenkező irányba kell elfordítani.

A tokmány merev szerkezete nagyon pontos megmunkálást tesz lehetővé, míg szorítóereje lehetővé teszi a tokmány használatát hűtőfolyadékot igénylő műveleteknél vagy teljes merítéses műveleteknél. A kialakítás egyszerűsége biztosítja a készülék hosszú és megbízható működését. Az áramellátás hiánya miatt a tokmány működése teljesen biztonságos. A radiális mágneses mező elrendezése biztosítja a hüvelyek, csövek és egyéb profilok optimális befogását.

A szorítóerő a következő paraméterektől függ:

• az anyag típusa (a szorítóerő az acél vas-tartalmával arányosan növekszik):

- Armco vas 100%
- alacsony széntartalmú acél 90% (St3s)
- magas széntartalmú acél 80% (St45)
- ötvözött acél 70% (Corrax)
- magas ötvözésű acél 65% (1.2436)
- öntöttvas 50%

• a tokmány és a befogott munkadarab felületének érdessége:

- Ra 0,08 µm-ig
100%- Ra 0,20 µm-ig
90%- Ra 1,25 µm-ig
70%- Ra 6,30 µm-ig
50%- Ra 25,00 µm-ig 30%

• a befogott munkadarab vastagsága (a vizsgálatokat 20 x 20 mm méretű, Armco vasból készült lemezeken végezték):

• érintkezési felület – a jó rögzítés biztosítása érdekében a munkadarabok nem lehetnek rövidebbek 3 mm-nél, és emellett kis felületek esetén kiegészítő lemezekkel kell körülvenni őket. A cm²-enkénti maximális befogási erőt kb. 4 cm² felületű munkadaraboknál érjük el.
  A munkadarab felületének további növelése nem eredményez nagyobb befogási erőt. Fontos továbbá, hogy a befogott munkadarab párhuzamos legyen a befogóval, mert minden, még a legkisebb egyenetlenség is csökkenti a befogási erőt.
  A befogó kialakítása lehetővé teszi a munkaterület regenerálását 5 mm vastagságúra történő csiszolással.

Kínálatunkban szereplő kör alakú állandó mágneses szinusz tokmányokat az alábbiakban mutatjuk be:
