Permanentní magnetické sklíčidlo TSW-2010 pro cementované karbidy
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Délka
200 [mm]
Šířka
100 [mm]
Výška
20 [mm]
Obdélníkový
ano
Typ magnetu
samarium-kobalt
Maximální pracovní teplota
≤ 150 [°C]
Rozložení pólů
šachovnicové uspořádání
Přepínač magnetického pole
ano, jeden pro všechna letadla
Režim manipulace
ruční použití
Pro držení malých dílů
ano
Počet os, ke kterým se připojí podrobnosti
1
Hmotnost
4.5 [kg]
Výkonnostní parametry

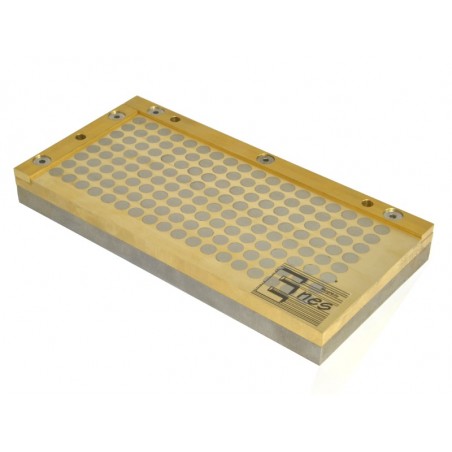

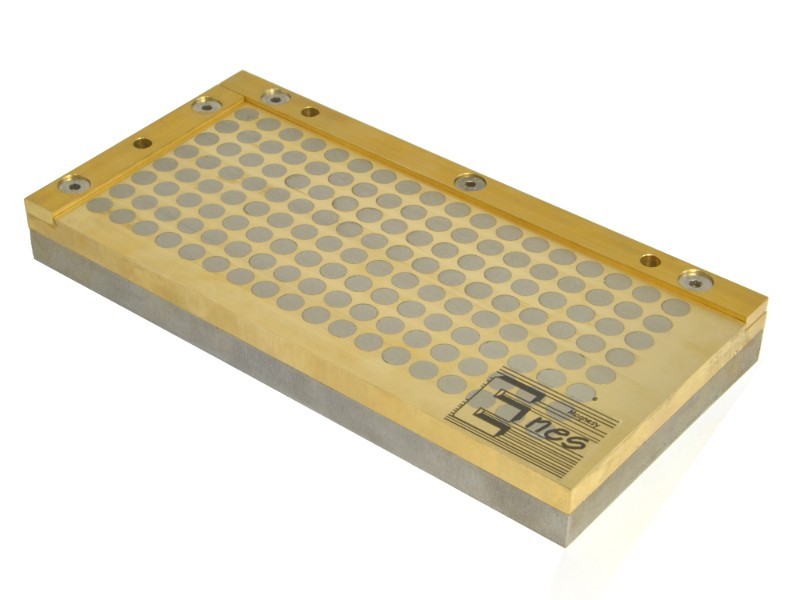

Magnetický stůl řady TSW je určen k upínání obrobků z materiálů s nízkou magnetickou indukcí, které jsou slabě přitahovány magnety (nože a karbidové čepele). Magnetické pole je trvalé a nelze jej vypnout. Magnetické sklíčidlo má šachovnicové uspořádání magnetických polí (kruhové magnety v mosazné desce). Spodní deska sloužící k upevnění stolu je vyrobena z konstrukční oceli St3s a lze ji upevnit na jiný magnet nebo elektromagnet.
Na obou stranách jsou (odnímatelné) dorazové lišty pro dodatečnou ochranu obrobků proti posunutí.Umístění předmětů s vysokým obsahem železa (různé druhy oceli) na stůl může poškodit povrch stolu a znemožnit oddělení takového předmětu.
K dalšímu zpevnění rukojeti lze použít ocelové desky o tloušťce až 2 mm. Je důležité zajistit, aby kusy plechu měly otupené hrany, jinak dojde k poškrábání povrchu při pokusu o jejich vysunutí ze stolu (takové kusy by měly být vysunuty pomocí dřevěných špalíků).
Síla upnutí závisí na následujících faktorech:
- druhu upínaného materiálu (čím vyšší je obsah železa, tím větší je upínací síla);
- drsnosti povrchu stolu a obrobku - čím nižší je drsnost, tím větší je upínací síla;
- tloušťka upínaného obrobku - čím větší tloušťka, tím lépe).
Na přání vyrábíme magnetické stoly podle požadavků zákazníka.
stmp_doweglik200x100
1 ks
