Pikkus
200 [mm]
Laius
100 [mm]
Kõrgus
20 [mm]
Ristkülikukujuline
jah
Magnetitüüp
samarium-kobalt
Maksimaalne töötemperatuur
≤ 150 [°C]
Pooluse paigutus
ruudukujuline paigutus
Magnetvälja lüliti
jah, üks kõigi lennukite jaoks
Käsitsemisrežiim
käsitsi kasutamine
Väikeste osade hoidmiseks
jah
Telgede arv üksikasjade kinnitamiseks
1
Kaal
4.5 [kg]
Tulemuslikkuse parameetrid

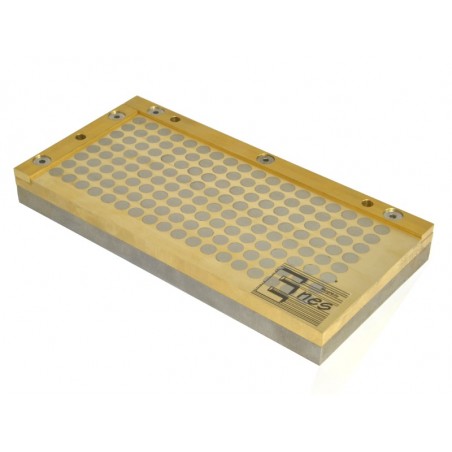

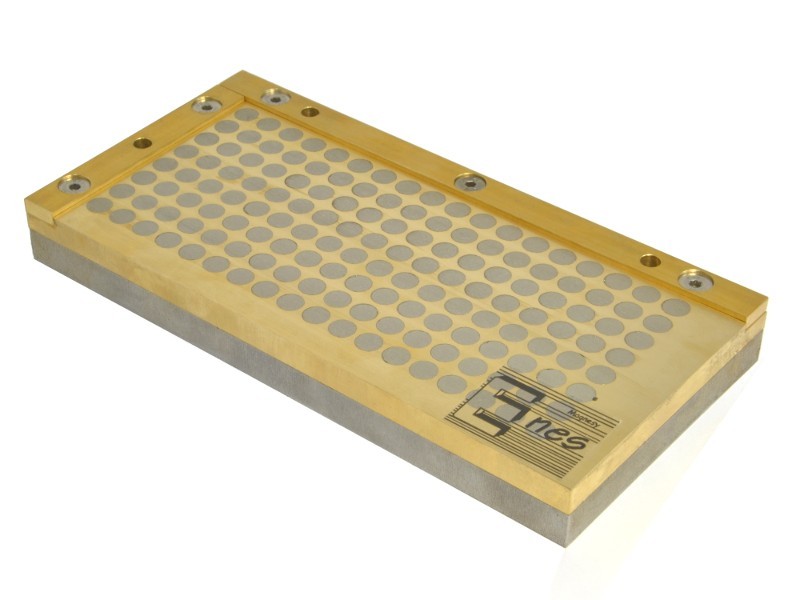

TSW-seeria magnetlaud on ette nähtud madala magnetilise induktsiooniga materjalidest valmistatud töödeldavate detailide kinnitamiseks, mida magnetid ( noad ja karbiidterad) nõrgalt ligi tõmbavad. Magnetväli, on püsiv ja seda ei saa välja lülitada. Magnetpingil on ruudukujuline magnetväljade paigutus (ringikujulised magnetid messingplaadil). Laua kinnitamiseks kasutatav alumine plaat on valmistatud St3s konstruktsiooniterasest ja seda saab kinnitada teise magneti või elektromagneti külge.
Mõlemal küljel on (eemaldatavad) stopperribad, mis kaitsevad töödeldavaid esemeid täiendavalt nihkumise eest.Suure rauasisaldusega esemete (erinevad terasetüübid) asetamine lauale võib kahjustada laua pinda ja muuta sellise eseme eemaldamise võimatuks.
Kuni 2 mm paksusi terasplaate saab kasutada käepideme täiendavaks tugevdamiseks. Oluline on tagada, et plekitükkidel oleksid tümpsunud servad, sest muidu kriimustaks see pinda, kui neid üritatakse laualt maha libistada (selliseid tükke tuleks libistada puuklotside abil).
Kinnitusjõud sõltub järgmistest teguritest:
- kinnitatava materjali tüüp (mida suurem on rauasisaldus, seda suurem on kinnitusjõud);
- laua ja töödeldava detaili pinna karedus - mida väiksem on karedus, seda suurem on kinnitusjõud;
- kinnitatava tooriku paksus - mida suurem on paksus, seda parem).
Soovi korral valmistame magnetlaudu vastavalt kliendi soovidele.
stmp_doweglik200x100
1 Ühik
