Mandrino magnetico permanente TSW-2010 per carburi cementati
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Lunghezza
200 [mm]
Larghezza
100 [mm]
Altezza
20 [mm]
Rettangolare
sì
Tipo di magnete
samario-cobalto
Temperatura massima di lavoro
≤ 150 [°C]
Disposizione dei pali
layout a scacchiera
Commutatore di campo magnetico
sì, uno per tutti gli aerei
Modalità di manipolazione
uso manuale
Per la tenuta delle piccole parti
sì
Numero di assi a cui allegare i dettagli
1
Peso
4.5 [kg]
Parametri di prestazione

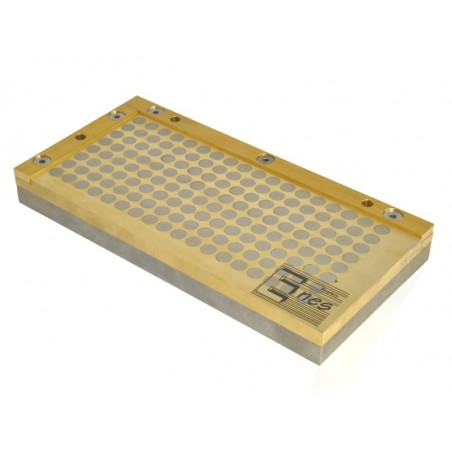

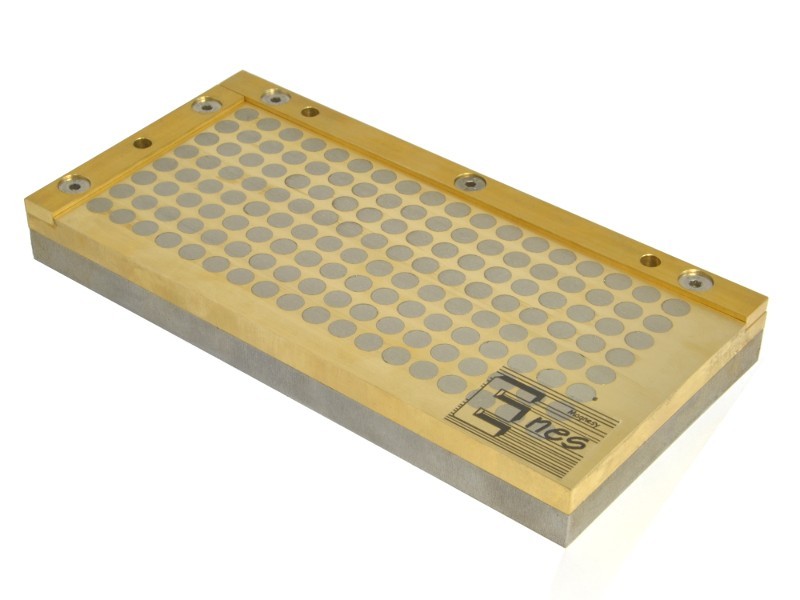

La tavola magnetica della serie TSW è progettata per il bloccaggio di pezzi in materiali a bassa induzione magnetica, debolmente attratti dai magneti (coltelli e lame in metallo duro). Il campo magnetico è permanente e non può essere disattivato. Il mandrino magnetico ha una disposizione a scacchiera dei campi magnetici (magneti circolari in una piastra di ottone). La piastra inferiore utilizzata per fissare il tavolo è in acciaio strutturale St3s e può essere fissata a un altro magnete o elettromagnete.
Sui due lati sono presenti strisce di arresto (rimovibili) per proteggere ulteriormente i pezzi da spostare.L'inserimento di oggetti ad alto contenuto di ferro (vari tipi di acciaio) sul tavolo può danneggiare la superficie del tavolo e rendere impossibile il distacco di tali oggetti.
Per rinforzare ulteriormente l'impugnatura è possibile utilizzare piastre di acciaio spesse fino a 2 mm. È importante assicurarsi che i pezzi di lamiera abbiano i bordi smussati, altrimenti graffiano la superficie quando si cerca di farli scivolare dal tavolo (tali pezzi dovrebbero essere fatti scorrere con blocchi di legno).
La forza di serraggio dipende dai seguenti fattori:
- tipo di materiale da serrare (maggiore è il contenuto di ferro, maggiore è la forza di serraggio);
- rugosità della superficie del tavolo e del pezzo - minore è la rugosità, maggiore è la forza di serraggio;
- spessore del pezzo da bloccare (maggiore è lo spessore, migliore è la forza di serraggio).
Su richiesta, produciamo tavoli magnetici in base alle esigenze del cliente.
