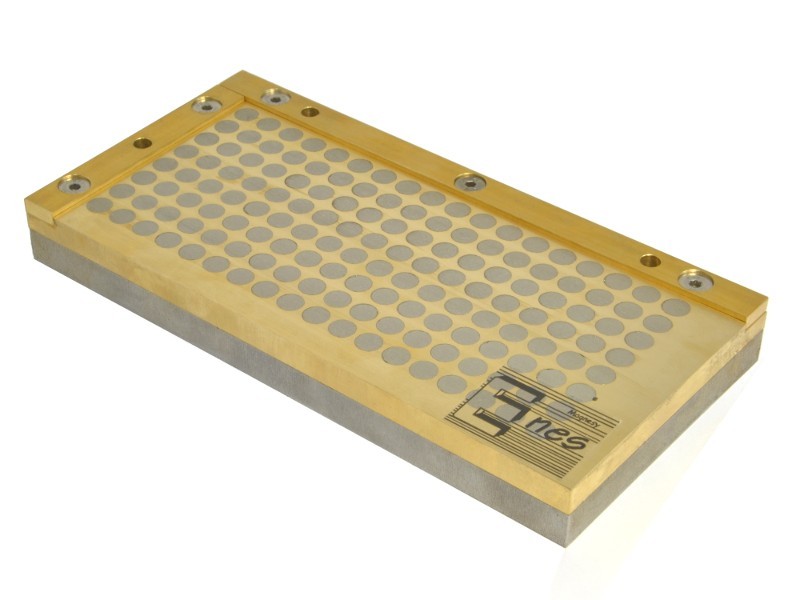

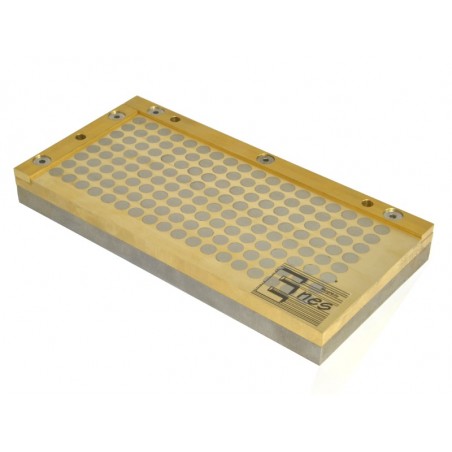

Permanentné magnetické skľučovadlo TSW-2010 pre cementované karbidy
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Dĺžka
200 [mm]
Šírka
100 [mm]
Výška
20 [mm]
Obdĺžnikový
áno
Typ magnetu
samárium-kobalt
Maximálna pracovná teplota
≤ 150 [°C]
Usporiadanie pólov
rozloženie šachovnice
Prepínač magnetického poľa
áno, jeden pre všetky lietadlá
Režim manipulácie
manuálne použitie
Pre držanie malých dielov
áno
Počet osí na pripojenie podrobností
1
Hmotnosť
4.5 [kg]
Výkonnostné parametre
Magnetický stôl série TSW je určený na upínanie obrobkov z materiálov s nízkou magnetickou indukciou, ktoré sú slabo priťahované magnetmi (nože a karbidové čepele). Magnetické pole je trvalé a nedá sa vypnúť. Magnetické upínacie zariadenie má šachovnicové usporiadanie magnetických polí (kruhové magnety v mosadznej doske). Spodná doska používaná na upevnenie stola je vyrobená z konštrukčnej ocele St3s a možno ju upevniť na iný magnet alebo elektromagnet.
Na oboch stranách sú (odnímateľné) dorazové lišty na dodatočnú ochranu obrobkov pred posunutím.Umiestnenie predmetov s vysokým obsahom železa (rôzne druhy ocele) na stôl môže poškodiť povrch stola a znemožniť oddelenie takéhoto predmetu.
Na ďalšie spevnenie rukoväte možno použiť oceľové plechy s hrúbkou až 2 mm. Je dôležité zabezpečiť, aby kusy plechu mali otupené hrany, inak dôjde k poškriabaniu povrchu pri pokuse o ich odsunutie zo stola (takéto kusy by sa mali odsúvať pomocou drevených blokov).
Sila upnutia závisí od nasledujúcich faktorov:
- druhu upínaného materiálu (čím vyšší je obsah železa, tým väčšia je upínacia sila);
- drsnosti povrchu stola a obrobku - čím je drsnosť menšia, tým väčšia je upínacia sila;
- hrúbka upínaného obrobku - čím väčšia hrúbka, tým lepšie)
Na požiadanie vyrábame magnetické stoly podľa požiadaviek zákazníka.
stmp_doweglik200x100
1 ks
