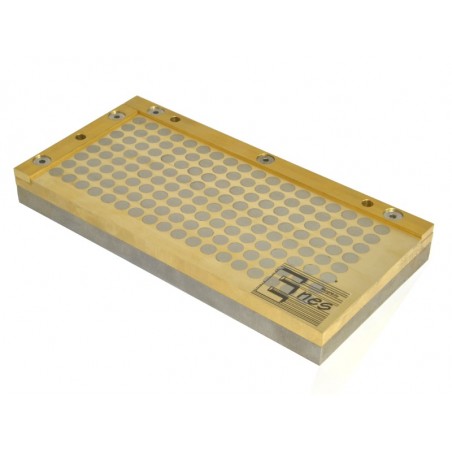

TSW-2010 állandó mágneses tokmány cementált keményfémekhez
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Hosszúság
200 [mm]
Szélesség
100 [mm]
Magasság
20 [mm]
Téglalap alakú
igen
Mágnes típus
szamárium-kobalt
Maximális üzemi hőmérséklet
≤ 150 [°C]
Pólus elrendezés
sakktáblás elrendezés
Mágneses mezőváltó
igen, egy minden repülőgépre
Kezelési mód
kézi használat
A kis alkatrészek tartásához
igen
A csatolandó tengelyek száma
1
Súly
4.5 [kg]
Teljesítmény paraméterek

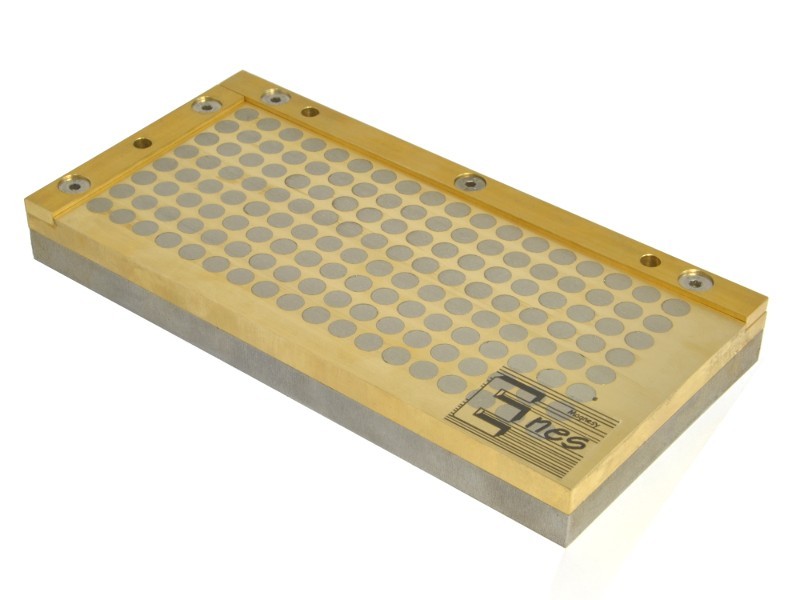

A TSW sorozatú mágneses asztal alacsony mágneses indukciójú, a mágnesek által gyengén vonzott anyagokból készült munkadarabok rögzítésére szolgál ( kések és keményfém pengék). A mágneses mező, állandó és nem kapcsolható ki. A mágneses tokmány a mágneses mezők kockás elrendezésével rendelkezik (kör alakú mágnesek egy sárgaréz lemezben). Az asztal rögzítésére használt alsó lemez St3s szerkezeti acélból készült, és egy másik mágneshez vagy elektromágneshez rögzíthető.
A két oldalon (levehető) ütközőcsíkok vannak a munkadarabok elmozdulás elleni további védelmére.A nagy vastartalmú tárgyak (különböző acélfajták) asztalra helyezése károsíthatja az asztal felületét, és lehetetlenné teheti az ilyen tárgy levételét.
A fogantyú további megerősítésére akár 2 mm vastag acéllemezek is használhatók. Fontos, hogy a fémlemezdarabok szélei tompák legyenek, különben megkarcolják a felületet, amikor megpróbálják lecsúsztatni őket az asztalról (az ilyen darabokat fadarabok segítségével kell csúsztatni).
A szorítóerő a következő tényezőktől függ:
.
- a szorítandó anyag típusa (minél magasabb a vastartalom, annál nagyobb a szorítóerő);
- az asztal és a munkadarab felületi érdessége - minél kisebb az érdesség, annál nagyobb a szorítóerő;
- a befogott munkadarab vastagsága - minél nagyobb a vastagsága, annál jobb).
Kérésre mágneses asztalokat gyártunk az ügyfél igényei szerint.
