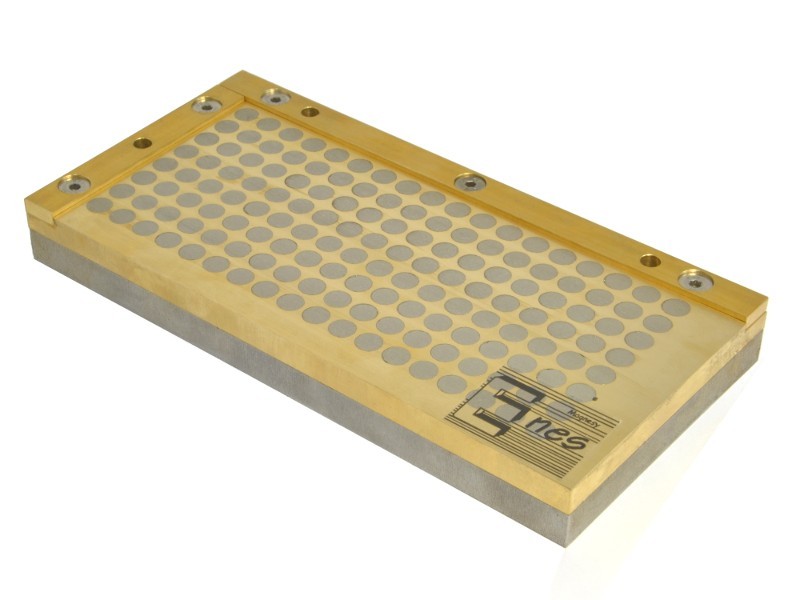

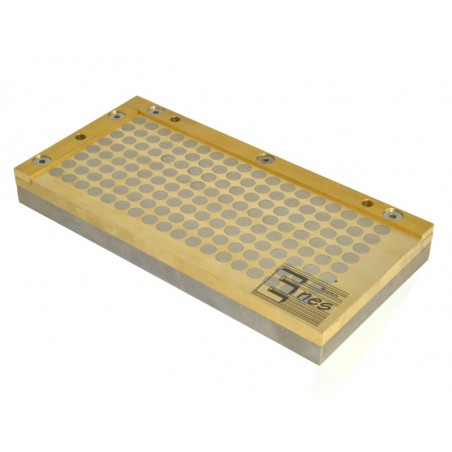

Permanente magnetische klauwplaat TSW-2010 voor gecementeerde hardmetalen
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Lengte
200 [mm]
Breedte
100 [mm]
Hoogte
20 [mm]
Rechthoekig
ja
Type magneet
samarium-kobalt
Maximale bedrijfstemperatuur
≤ 150 [°C]
Paalindeling
dambord lay-out
Magneetveldschakelaar
ja, één voor alle vliegtuigen
Verwerkingsmodus
handmatig gebruik
Voor de kleine onderdelen
ja
Aantal assen om details bij te voegen
1
Gewicht
4.5 [kg]
Prestatieparameters
De magnetische tafel uit de TSW-serie is ontworpen voor het opspannen van werkstukken gemaakt van materialen met een lage magnetische inductie, die zwak worden aangetrokken door magneten (messen en hardmetalen bladen). Het magneetveld is permanent en kan niet worden uitgeschakeld. De magnetische klauwplaat heeft een geruite rangschikking van magnetische velden (cirkelvormige magneten in een messing plaat). De onderste plaat die wordt gebruikt voor het bevestigen van de tafel is gemaakt van St3s constructiestaal en kan worden bevestigd aan een andere magneet of elektromagneet.
Aan de twee zijkanten zitten (afneembare) aanslagstrips voor extra bescherming van de werkstukken tegen verschuiven.Door voorwerpen met een hoog ijzergehalte (verschillende soorten staal) op de tafel te leggen, kan het tafeloppervlak beschadigd raken en kan zo'n voorwerp niet meer losgemaakt worden.
Er kunnen stalen platen tot 2 mm dik gebruikt worden om het handvat verder te verstevigen. Het is belangrijk om ervoor te zorgen dat de stukken plaatstaal stompe randen hebben, anders zal dit krassen veroorzaken op het oppervlak wanneer geprobeerd wordt om ze van de tafel te schuiven (dergelijke stukken moeten met behulp van houten blokken worden geschoven).
De klemkracht is afhankelijk van de volgende factoren:
- het soort materiaal dat wordt vastgeklemd (hoe hoger het ijzergehalte, hoe groter de klemkracht);
- oppervlakteruwheid van de tafel en het werkstuk - hoe lager de ruwheid, hoe groter de klemkracht;
- dikte van het opgespannen werkstuk - hoe dikker, hoe beter)
Op verzoek maken we magnetische tafels volgens de eisen van de klant.
