Mandrin magnétique permanent TSW-2010 pour carbures cémentés
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longueur
200 [mm]
Largeur
100 [mm]
Hauteur
20 [mm]
Rectangulaire
oui
Type d'aimant
samarium-cobalt
Température maximale de fonctionnement
≤ 150 [°C]
Disposition des poteaux
plan en damier
Commutateur de champ magnétique
oui, un pour tous les avions
Mode de manutention
utilisation manuelle
Pour le maintien des petites pièces
oui
Nombre d'axes pour joindre les détails
1
Poids
4.5 [kg]
Paramètres de performance

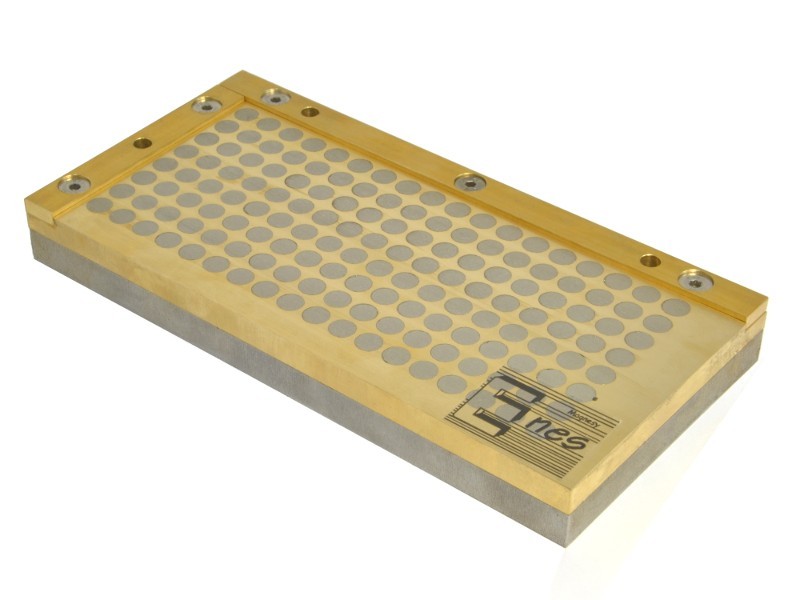

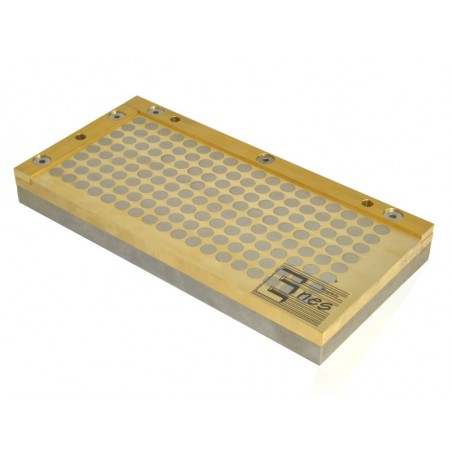

La table magnétique de la série TSW est conçue pour le serrage de pièces en matériaux à faible induction magnétique, faiblement attirées par les aimants (couteaux et lames en carbure). Le champ magnétique est permanent et ne peut être désactivé. Le mandrin magnétique présente une disposition en damier des champs magnétiques (aimants circulaires dans une plaque de laiton). La plaque inférieure utilisée pour fixer la table est en acier de construction St3s et peut être fixée à un autre aimant ou électro-aimant.
Sur les deux côtés, des bandes de butée (amovibles) assurent une protection supplémentaire des pièces contre le déplacement.La pose d'objets à forte teneur en fer (différents types d'acier) sur la table peut endommager la surface de la table et rendre impossible le détachement d'un tel objet.
Des plaques d'acier d'une épaisseur allant jusqu'à 2 mm peuvent être utilisées pour renforcer la poignée. Il est important de veiller à ce que les morceaux de tôle aient des bords émoussés, sinon la surface sera rayée lorsque l'on tentera de les faire glisser hors de la table (ces morceaux doivent être glissés à l'aide de blocs de bois).
La force de serrage dépend des facteurs suivants :
- le type de matériau à serrer (plus la teneur en fer est élevée, plus la force de serrage est importante) ;
- rugosité de la surface de la table et de la pièce - plus la rugosité est faible, plus la force de serrage est importante ;
- l'épaisseur de la pièce serrée (plus l'épaisseur est importante, mieux c'est).
Sur demande, nous fabriquons des tables magnétiques selon les exigences du client.
