Lengde
200 [mm]
Bredde
100 [mm]
Høyde
20 [mm]
Rektangulær
yes
Type magnet
samarium-cobalt
Maksimal arbeidstemperatur
≤ 150 [°C]
Stolpeoppsett
checkerboard layout
Magnetfeltbryter
yes, one for all planes
Håndteringsmodus
manual use
For de små delene som holder
yes
Antall akser for å legge ved detaljer
1
Vekt
4.5 [kg]
Ytelsesparametere

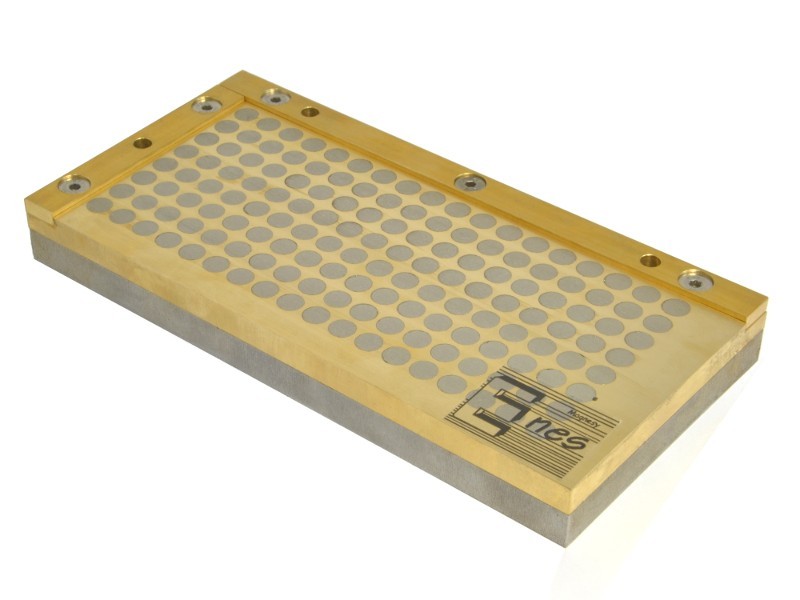

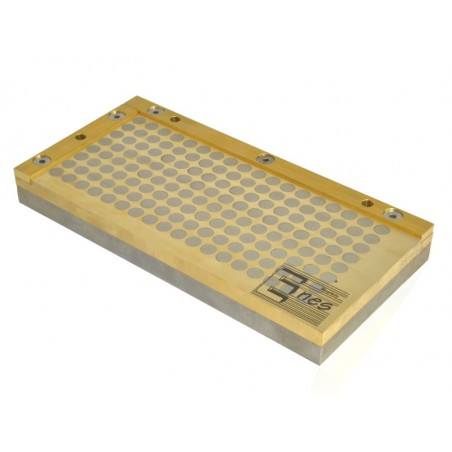

TSW-seriens magnetbord er konstruert for oppspenning av arbeidsstykker laget av materialer med lav magnetisk induksjon, som tiltrekkes svakt av magneter (kniver og karbidblader). Magnetfeltet er permanent og kan ikke slås av. Magnetchucken har et rutete arrangement av magnetfelt (sirkulære magneter i en messingplate). Den nedre platen som brukes til å feste bordet, er laget av St3s konstruksjonsstål og kan festes til en annen magnet eller elektromagnet.
På de to sidene er det (avtakbare) stopplister for ytterligere beskyttelse av arbeidsstykkene mot forskyvning.Hvis du plasserer gjenstander med høyt jerninnhold (ulike typer stål) på bordet, kan bordoverflaten skades, og det kan bli umulig å ta av gjenstanden.
Stålplater med en tykkelse på opptil 2 mm kan brukes til å forsterke håndtaket ytterligere. Det er viktig å sørge for at metallbitene har stumpe kanter, ellers vil de skrape opp overflaten når man forsøker å skyve dem av bordet (slike biter bør skyves ved hjelp av treklosser).
Klemmekraften avhenger av følgende faktorer:
- type materiale som skal spennes fast (jo høyere jerninnhold, desto større spennkraft);
- bordets og arbeidsstykkets overflateruhet - jo lavere ruhet, desto større klemkraft;
- tykkelsen på det fastspente arbeidsstykket - jo større tykkelse, desto bedre)
På forespørsel produserer vi magnetiske bord i henhold til kundens krav.
