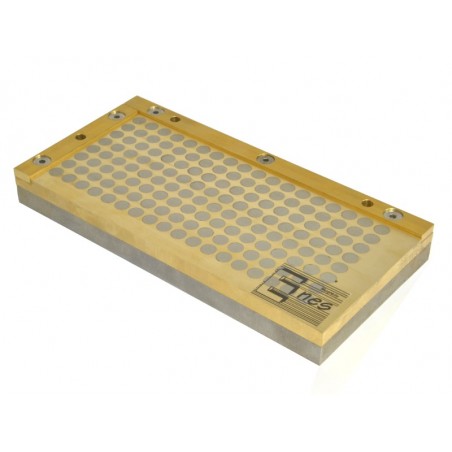

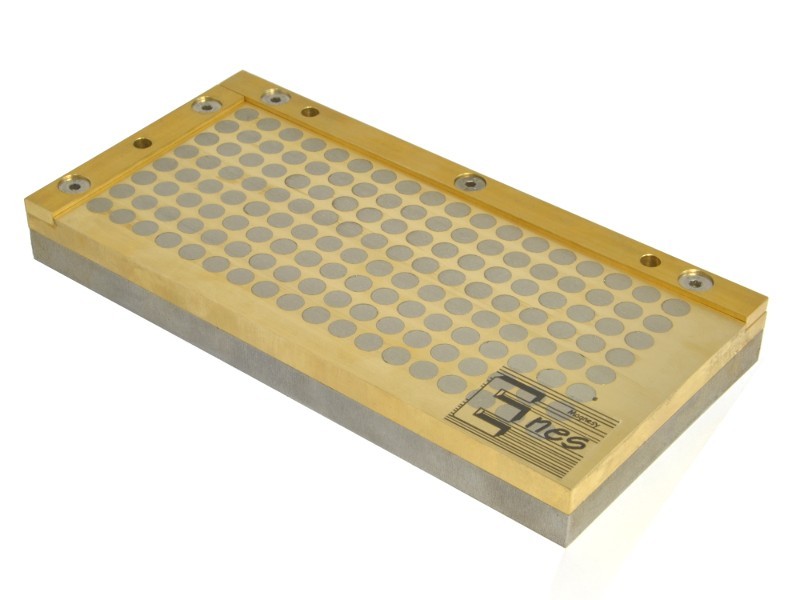

Permanentmagnetisk chuck TSW-2010 för hårdmetall
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Längd
200 [mm]
Bredd
100 [mm]
Höjd
20 [mm]
Rektangulär
ja
Typ av magnet
samarium-kobolt
Maximal arbetstemperatur
≤ 150 [°C]
Stolparnas placering
schackrutig layout
Omkopplare för magnetfält
ja, en för alla plan
Hanteringsläge
manuell användning
För de små delarnas innehav
ja
Antal axlar för att bifoga detaljer
1
Vikt
4.5 [kg]
Parametrar för prestanda
TSW-seriens magnetbord är konstruerat för fastspänning av arbetsstycken av material med låg magnetisk induktion, som attraheras svagt av magneter (knivar och blad av hårdmetall). Magnetfältet är permanent och kan inte stängas av. Magnetchucken har ett rutmönstrat arrangemang av magnetfält (cirkulära magneter i en mässingsplatta). Den nedre plattan som används för att fästa bordet är tillverkad av St3s konstruktionsstål och kan fästas på en annan magnet eller elektromagnet.
På båda sidorna finns (löstagbara) stopplister för att ytterligare skydda arbetsstyckena mot förskjutning.Om föremål med hög järnhalt (olika typer av stål) placeras på bordet kan bordsytan skadas och det kan bli omöjligt att ta loss föremålet.
Stålplattor med en tjocklek på upp till 2 mm kan användas för att ytterligare förstärka handtaget. Det är viktigt att se till att plåtbitarna har trubbiga kanter, eftersom de annars repar ytan när man försöker skjuta bort dem från bordet (sådana bitar bör skjutas med hjälp av träklossar).
Spännkraften beror på följande faktorer:
- typ av material som ska spännas fast (ju högre järnhalt, desto större spännkraft)
- bordets och arbetsstyckets ytjämnhet - ju lägre ojämnhet, desto större spännkraft
- tjockleken på det fastspända arbetsstycket - ju större tjocklek, desto bättre)
På begäran tillverkar vi magnetbord enligt kundens krav.
