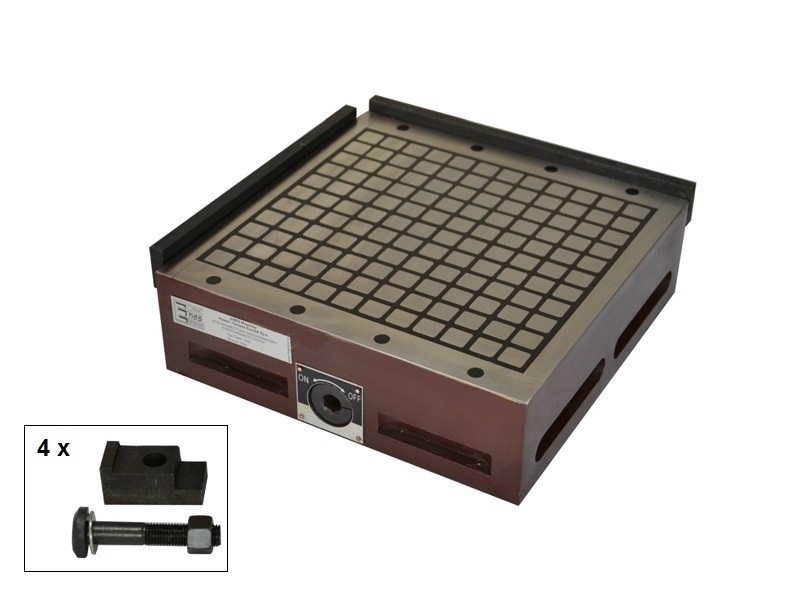

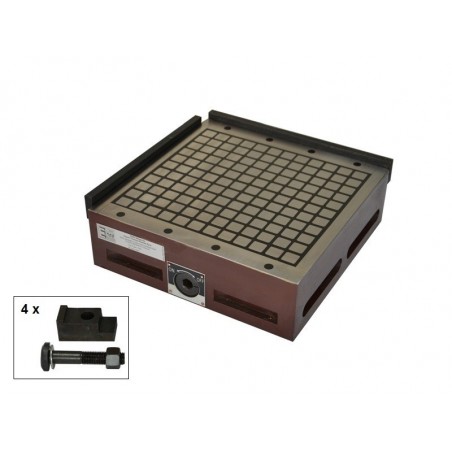

Постоянен магнитен патронник (с чекрък) TSS-3030

От	Цена нето	Цена Бруто
1 бр.	€849.25	€1044.58

Продуктът не е наличен

Задайте въпрос

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Описание

Дължина: 300 [mm]
Ширина: 300 [mm]
Височина: 91 [mm]
Правоъгълен: да
Тип магнит: Неодим
Максимална работна температура: ≤ 80 [°C]
Разположение на полюсите: шахматна дъска, 17 x 18 mm
С отделящо се магнитно поле: да
Превключвател на магнитното поле: да, един за всички самолети
Режим на работа: ръчна употреба
За държане на малки части: да
Брой оси за прикачване на данни: 1
Сила, необходима за монтиране (привличане) на предмети: 180
Тегло: 43 [kg]

Магнитните патронници TSS с повишена сила на задържане са предназначени за закрепване на феромагнитни детайли с гладка повърхност (колкото по-малка е грапавостта, толкова по-голяма е силата на задържане) както за "суха работа", така и за работа в охлаждаща вода. Магнитните патронници могат да се използват за машини за шлайфане, електрозатопяване, фрезоване и електроерозийна обработка или за спомагателно закрепване на феромагнитни детайли.

Магнитните патронници от серията TSS се произвеждат на базата на неодимови магнити. Притискащата повърхност се състои от магнитни полюси, подредени последователно в шахматна схема и отделени един от друг с епоксидна смола. Магнитното поле се включва чрез завъртане на лоста на ^180о.

Базовата плоча (основата) е изработена от масивен стоманен блок, който прави конструкцията на магнитния патронник твърда и стабилна и позволява много прецизно фиксиране на детайлите.
Няма захранване, което гарантира пълна безопасност за потребителя. Пълната сила на задържане може да се постигне, като детайлите се поставят върху поне два съседни магнитни полюса, така че задържаният елемент да затвори магнитната верига. Минималните размери на закрепвания детайл трябва да са 40 x 18 mm.
Силата на залепване е най-малко 25 kG / 1 магнитен полюс (един магнитен полюс е с размери 18 x 18 mm). Това означава, че детайл с дебелина най-малко 6 mm покрива 10 магнитни полета.

Разположението на магнитните полета е показано по-долу:

Магнитни патронници TSS Размери:

Свойства, които оказват влияние върху силата на залепване:

Вид на материала - силата на залепване се увеличава правопропорционално на съдържанието на желязо в стоманата:

- Нисковъглеродна стомана: 100 %.

- високо въглеродна стомана: 90 %.

- нисколегирана стомана: 75 %.

- чугун: 50%

Грапавост на повърхността на магнитния патронник и на детайла, който трябва да се залепи: колкото по-малка е грапавостта, толкова по-голяма е силата на залепване.

Параметри на повърхността на затягане:

Дължина на магнитния патронник [mm]	Отклонение на плоскостта на магнитния патронник [mm]	Паралелност на магнитния патронник [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Дебелина на лепения обект - максималната сила на залепване се постига при детайли с дебелина най-малко 6 mm.

siła mocowania ANG.JPG
*) За изследването на магнитните притискащи плочи са използвани шлифовани стоманени
плочи, изработени от стомана (St3s), с размери 50x50 mm.
