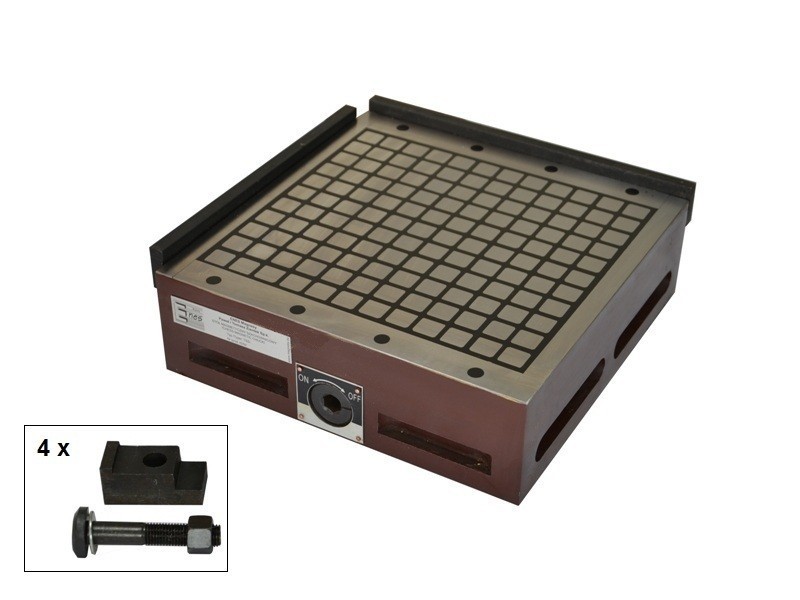

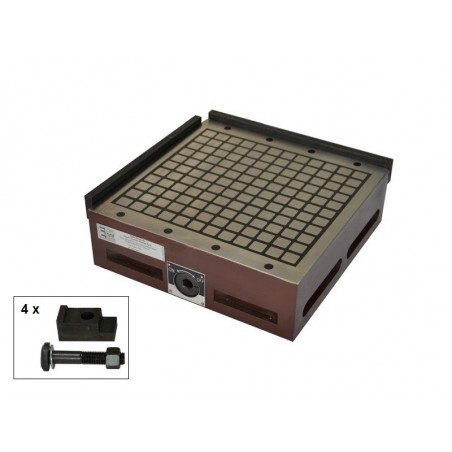

Pastāvīgais magnētiskais turētājs (ķeksīša tipa) TSS-3030

No	Cena Neto	Cena Bruto
1 gab.	€849.25	€1044.58

Produkts nav pieejams

Uzdot jautājumu

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Apraksts

Garums: 300 [mm]
Platums: 300 [mm]
Augstums: 91 [mm]
Taisnstūra formas: jā
Magnēta tips: Neodīma
Maksimālā darba temperatūra: ≤ 80 [°C]
Stabu izkārtojums: šaha dēlītis, 17 x 18 mm
Ar atdalāmu magnētisko lauku: jā
Magnētiskā lauka pārslēdzējs: jā, viena visām lidmašīnām
Apstrādes režīms: manuāla lietošana
Mazo detaļu glabāšanai: jā
Pievienojamo asu skaits: 1
Priekšmetu montāžai ( pievilkšanai) nepieciešamais spēks: 180
Svars: 43 [kg]

TSS magnētiskie skavotāji ar paaugstinātu turēšanas spēku ir paredzēti feromagnētisku detaļu ar gludu virsmu (jo mazāks raupjums, jo lielāks turēšanas spēks) stiprināšanai gan "sausā", gan dzesēšanas ūdenī. Magnētiskos stiprinājumus var izmantot slīpēšanas, elektroerozijas, frēzēšanas un elektroerozijas griešanas mašīnās vai feromagnētisko detaļu palīgstiprinājumiem.

TSS sērijas magnētisko patronu pamatā ir neodīma magnēti. Stiprinājuma virsma sastāv no magnētiskajiem poliem, kas izkārtoti pārmaiņus šahatiskā rakstā un ir atdalīti viens no otra ar epoksīdsveķiem. Magnētisko lauku ieslēdz, pagriežot sviru par ^180o.

Pamatplāksne (pamatne) ir izgatavota no cieta tērauda bloka, kas padara magnētiskā stiprinājuma konstrukciju stingru un stingru un ļauj ļoti precīzi nostiprināt apstrādājamās detaļas.
Nav strāvas padeves, kas garantē pilnīgu lietotāja drošību. Pilnu turēšanas spēku var panākt, novietojot sagataves uz vismaz diviem blakus esošiem magnētiskajiem poliem tā, lai turējamais elements noslēgtu magnētisko ķēdi. Piestiprināmā sagataves minimālajiem izmēriem jābūt 40 x 18 mm.
Piestiprināšanas spēks ir vismaz 25 kG / 1 magnētiskais polis (viena magnētiskā pola izmēri ir 18 x 18 mm). Tas nozīmē, ka vismaz 6 mm bieza detaļa aptver 10 magnētiskos laukus.

Magnētisko lauku izvietojums ir parādīts turpmāk:

TSS magnētiskie skavotāji Izmēri:

Īpašības, kas ietekmē adhēzijas spēku:

Materiāla veids - adhēzijas spēks palielinās tieši proporcionāli dzelzs saturam tēraudā:

- zema oglekļa satura tērauds: 100 %.

- tērauds ar augstu oglekļa saturu: 90 %.

- mazleģētais tērauds: 75 %.

- čuguns: 50%

Magnētiskā turētāja un līmējamās detaļasvirsmas raupjums: jo mazāks raupjums, jo lielāks adhēzijas spēks.

Stiprinājuma virsmas parametri:

Magnētiskā skavas garums [mm]	Magnētiskā skavas plakuma novirze [mm].	Magnētiskā skavas paralēlisms [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Līmējamā priekšmetabiezums - maksimālais adhezīvais spēks tiek sasniegts izstrādājumiem, kuru biezums ir vismaz 6 mm.

siła mocowania ANG.JPG
*) Magnētisko iespīlēšanas plākšņu izpētei tika izmantotas slīpētas tērauda
plāksnes, kas izgatavotas no tērauda (St3s) ar izmēriem 50x50 mm.
