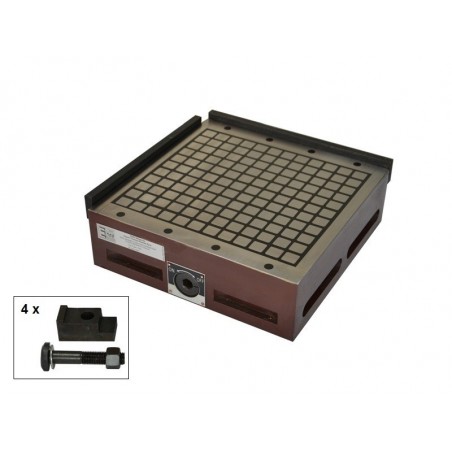

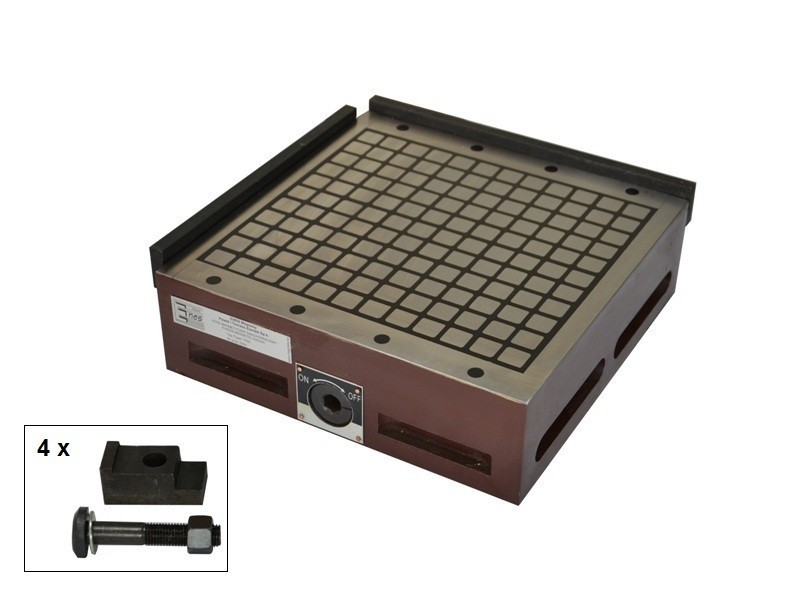

Állandó mágneses tokmány (kockás) TSS-3030

A	Ár nettó	Bruttó ár
1 db.	€849.25	€1044.58

A termék nem áll rendelkezésre

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 300 [mm]
Szélesség: 300 [mm]
Magasság: 91 [mm]
Téglalap alakú: igen
Mágnes típus: Neodímium
Maximális üzemi hőmérséklet: ≤ 80 [°C]
Pólus elrendezés: sakktábla, 17 x 18 mm
Elválasztható mágneses mezővel: igen
Mágneses mezőváltó: igen, egy minden repülőgépre
Kezelési mód: kézi használat
A kis alkatrészek tartásához: igen
A csatolandó tengelyek száma: 1
A tárgyak felszereléséhez ( vonzásához) szükséges erő: 180
Súly: 43 [kg]

A megnövelt tartóerővel rendelkező TSS mágneses tokmányokat sima felületű ferromágneses munkadarabok rögzítésére tervezték (minél kisebb az érdesség, annál nagyobb a tartóerő), mind "száraz üzemben", mind hűtővízben történő működéshez. A mágneses tokmányok köszörű-, elektro-süllyesztő-, maró- és elektro-eróziós vágógépekhez vagy ferromágneses munkadarabok segédrögzítéséhez használhatók.

A TSS sorozat mágneses tokmányai neodímium mágnesek alapján készülnek. A befogófelület sakktáblamintázatban felváltva elhelyezett mágneses pólusokból áll, amelyeket epoxigyanta választ el egymástól. A mágneses mező bekapcsolása a kar ^180o-os elforgatásával történik.

Az alaplemez (talp) tömör acéltömbből készült, ami merevvé és szilárddá teszi a mágneses tokmányszerkezetet, és lehetővé teszi a munkadarabok nagyon pontos rögzítését.
Nincs áramellátás, ami teljes biztonságot garantál a felhasználó számára. A teljes rögzítőerő úgy érhető el, hogy a munkadarabokat legalább két szomszédos mágneses pólusra helyezzük, így a rögzítendő elem bezárja a mágneses kört. A rögzítendő munkadarab minimális méreteinek 40 x 18 mm-nek kell lennie.
A tapadási erő legalább 25 kG / 1 mágneses pólus (egy mágneses pólus mérete 18 x 18 mm). Ez azt jelenti, hogy egy legalább 6 mm vastag munkadarab 10 mágneses mezőt fed le.

A mágneses mezők elrendezése az alábbiakban látható:

TSS mágneses tokmányok Méretek:

A tapadóerőt befolyásoló tulajdonságok:

Azanyag típusa - a tapadóerő egyenes arányban nő az acél vastartalmával:

- alacsony széntartalmú acél: 100%

- magas széntartalmú acél: 90%

- alacsony ötvözött acél: 75%

- öntöttvas: 50%

A mágnestartó és a ragasztandó munkadarabfelületének érdessége: minél kisebb az érdesség, annál nagyobb a tapadóerő.

A befogási felület paraméterei:

A mágneses tokmány hossza [mm]	A mágneses tokmány síkjának eltérése [mm]	A mágnestartó párhuzamossága [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050
