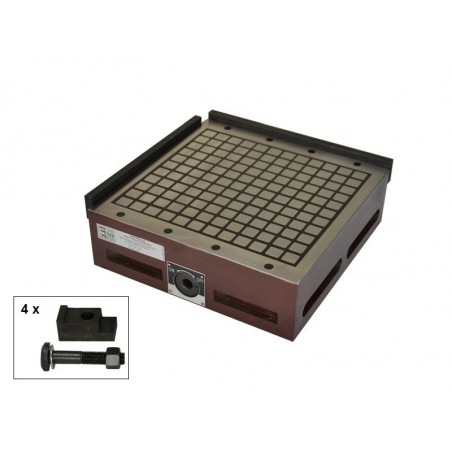

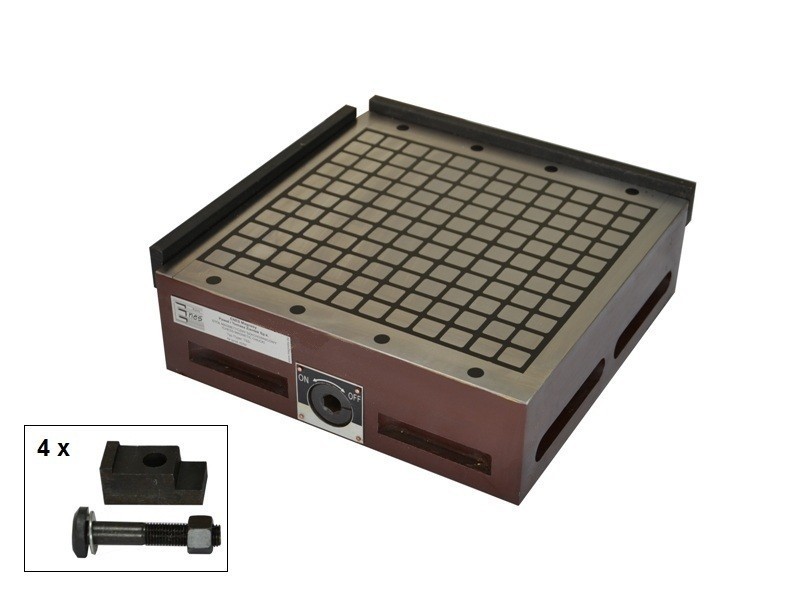

Permanent magnetisk chuck (rutmönstrad) TSS-3030

Av	Pris netto	Pris brutto
1 st.	€849.25	€1044.58

Produkten är inte tillgänglig

Ställ en fråga

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beskrivning

Längd: 300 [mm]
Bredd: 300 [mm]
Höjd: 91 [mm]
Rektangulär: ja
Typ av magnet: Neodym
Maximal arbetstemperatur: ≤ 80 [°C]
Stolparnas placering: rutmönster, 17 x 18 mm
Med separerbart magnetfält: ja
Omkopplare för magnetfält: ja, en för alla plan
Hanteringsläge: manuell användning
För de små delarnas innehav: ja
Antal axlar för att bifoga detaljer: 1
Kraft som behövs för att montera (attrahera) föremål: 180
Vikt: 43 [kg]

TSS magnetchuckar med ökad hållkraft är konstruerade för fastsättning av ferromagnetiska arbetsstycken med slät yta (ju mindre ojämnhet, desto större hållkraft) både för "torr drift" och för drift i kylvatten. Magnetchuckarna kan användas för slipning, elektrosänkning, fräsning och elektroerosion i skärmaskiner eller för extra fastsättning av ferromagnetiska arbetsstycken.

Magnetchuckarna i TSS-serien tillverkas med neodymmagneter som bas. Spännytan består av magnetiska poler som är ordnade växelvis i ett schackbrädesmönster och separerade från varandra med epoxiharts. Magnetfältet kopplas på genom att vrida spaken ^180o.

Basplattan (basen) är tillverkad av ett massivt stålblock, vilket gör magnetchuckens konstruktion styv och fast och möjliggör mycket exakt fixering av arbetsstycken.
Det finns ingen strömförsörjning, vilket garanterar fullständig säkerhet för användaren. Full hållkraft kan uppnås genom att placera arbetsstyckena på minst två närliggande magnetiska poler så att det element som ska hållas stänger den magnetiska kretsen. Minimimåtten på det arbetsstycke som ska fästas bör vara 40 x 18 mm.
Vidhäftningskraften är minst 25 kG / 1 magnetpol (en magnetpol har måtten 18 x 18 mm). Detta innebär att ett arbetsstycke med en tjocklek på minst 6 mm täcker 10 magnetfält.

Placeringen av magnetfälten visas nedan:

TSS magnetiska chuckar Mått:

Egenskaper som påverkar vidhäftningskraften:

Typ av material - vidhäftningskraften ökar i direkt proportion till järnhalten i stålet:

- stål med låg kolhalt: 100

- högkolhaltigt stål: 90

- låglegerat stål: 75

- gjutjärn: 50%

Grovhet på ytan på magnetchucken och arbetsstycket som ska limmas: ju lägre grovhet, desto större vidhäftningskraft.

Parametrarna för spännytan:

Längd på den magnetiska chucken [mm]	Avvikelse från den magnetiska chuckens planhet [mm]	Magnetchuckens parallellitet [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050
