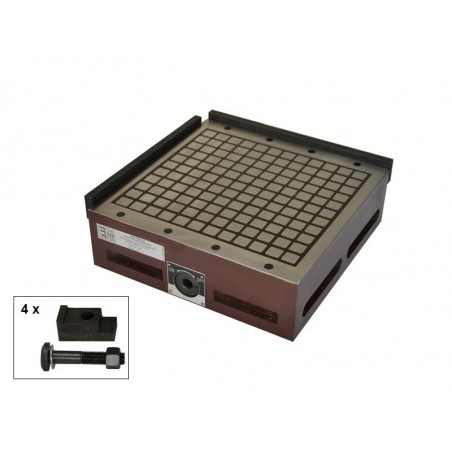

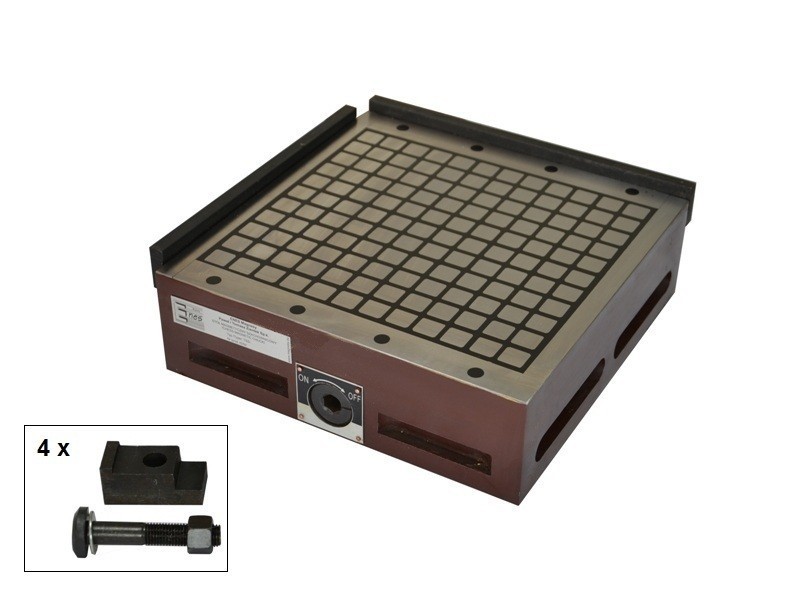

Püsimagnetsöötur (ruuduline) TSS-3030

Of	Hind neto	Hind bruto
1 tk.	€849.25	€1044.58

Toode ei ole saadaval

Esita küsimus

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kirjeldus

Pikkus: 300 [mm]
Laius: 300 [mm]
Kõrgus: 91 [mm]
Ristkülikukujuline: jah
Magnetitüüp: Neodüüm
Maksimaalne töötemperatuur: ≤ 80 [°C]
Pooluse paigutus: ruudukujuline, 17 x 18 mm
Eraldatava magnetväljaga: jah
Magnetvälja lüliti: jah, üks kõigi lennukite jaoks
Käsitsemisrežiim: käsitsi kasutamine
Väikeste osade hoidmiseks: jah
Telgede arv üksikasjade kinnitamiseks: 1
Vajalik jõud esemete paigaldamiseks ( meelitamiseks): 180
Kaal: 43 [kg]

TSS magnetpingid, millel on suurem pidamisjõud, on mõeldud sileda pinnaga ferromagnetiliste detailide kinnitamiseks (mida väiksem on karedus, seda suurem on pidamisjõud) nii "kuiva töö" kui ka jahutusvees töötamise korral. Magnetkeermestikupesasid saab kasutada lihvimis-, elektrosinkimis-, freesimis- ja elektroerosioonilõikepinkidel või ferromagnetiliste toorikute lisakinnitamiseks.

TSS-seeria magnetpingid on valmistatud neodüümimagnetite baasil. Kinnituspind koosneb vaheldumisi ruudukujuliselt paigutatud magnetpoolustest, mis on üksteisest epoksüvaiguga eraldatud. Magnetväli lülitatakse sisse hoova pööramisega ^180o võrra.

Alusplaat (alus) on valmistatud massiivsest terasplokist, mis muudab magnetpingi konstruktsiooni jäigaks ja tugevaks ning võimaldab töödeldavate detailide väga täpset kinnitamist.
Toiteallikat ei ole, mis tagab kasutajale täieliku ohutuse. Täielik kinnihoidmisjõud saavutatakse, kui toorik asetatakse vähemalt kahele naaberpealsele magnetpoolusele nii, et kinnipeetav element sulgeb magnetahela. Kinnitatava detaili minimaalsed mõõtmed peaksid olema 40 x 18 mm.
Kinnitusjõud on vähemalt 25 kG / 1 magnetpoolus (ühe magnetpooluse mõõtmed on 18 x 18 mm). See tähendab, et vähemalt 6 mm paksune toorik katab 10 magnetvälja.

Magnetväljade paigutus on näidatud allpool:

TSS-magnetpingid Mõõtmed:

Omadused, mis mõjutavad haardumisjõudu:

Materjalitüüp - haardumisjõud suureneb otseses seoses rauasisaldusega terases:

- madala süsinikusisaldusega teras: 100%

- kõrge süsinikusisaldusega teras: 90%

- madala legeeritud teras: 75%

- malm: 50%

Magnetpingi ja liimitava detailipinna karedus: mida väiksem on karedus, seda suurem on liimimisjõud.

Kinnituspinna parameetrid:

Magnetpingi pikkus [mm]	Magnetpingi tasasuse kõrvalekalle [mm]	Magnetpingi paralleelsus [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050
