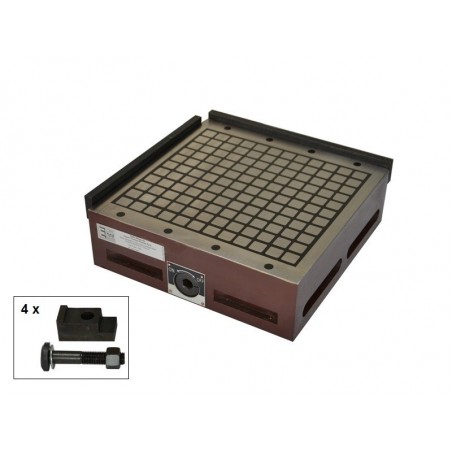

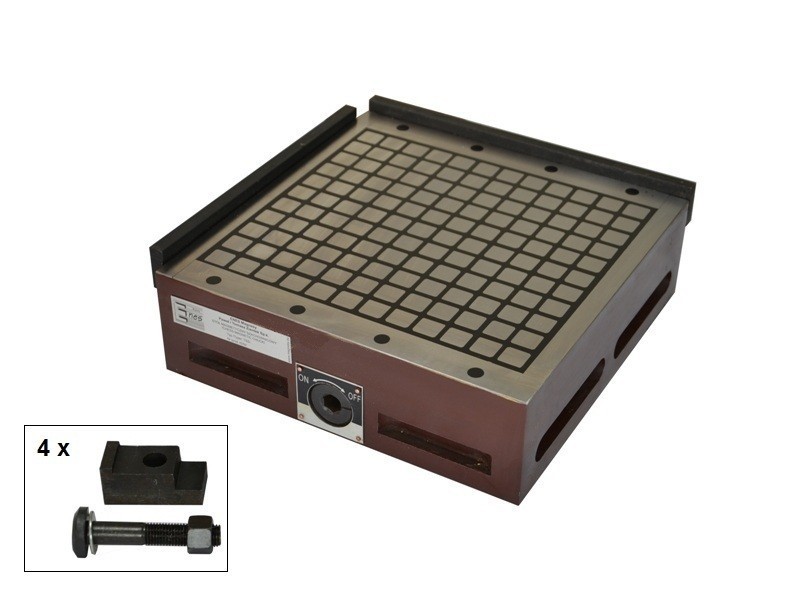

Патрон з постійним магнітом (в клітинку) TSS-3030

з	Ціна нетто	Ціна брутто
1 шт.	€849.25	€1044.58

Продукт недоступний

Поставити запитання

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Опис

Довжина: 300 [mm]
Ширина: 300 [mm]
Висота: 91 [mm]
Прямокутна: Так.
Тип магніту: Неодим
Максимальна робоча температура: ≤ 80 [°C]
Розташування стовпів: шахова дошка, 17 x 18 мм
З відокремлюваним магнітним полем: Так.
Перемикач магнітного поля: так, один для всіх літаків
Режим обробки: ручне використання
Для утримання дрібних деталей: Так.
Кількість осей для прикріплення деталей: 1
Сила, необхідна для встановлення (притягнення) предметів: 180
Вага: 43 [kg]

Магнітні патрони TSS зі збільшеною силою утримання призначені для кріплення феромагнітних заготовок з гладкою поверхнею (чим менша шорсткість, тим більша сила утримання) як для "сухої роботи", так і для роботи в охолоджуючій воді. Магнітні патрони можна використовувати для шліфувальних, електроерозійних, фрезерних і електроерозійних верстатів або для допоміжного кріплення феромагнітних заготовок.

Магнітні патрони серії TSS виготовляються на основі неодимових магнітів. Затискна поверхня складається з магнітних полюсів, розташованих по черзі в шаховому порядку і відокремлених один від одного епоксидною смолою. Магнітне поле вмикається поворотом важеля на ^180o.

Опорна плита (основа) виготовлена з міцного сталевого блоку, що робить конструкцію магнітного патрона жорсткою і міцною та дозволяє дуже точно фіксувати заготовки.
Відсутнє джерело живлення, що гарантує повну безпеку для користувача. Повної сили утримання можна досягти, розмістивши заготовки щонайменше на двох сусідніх магнітних полюсах так, щоб елемент, який потрібно утримувати, замикав магнітний ланцюг. Мінімальні розміри заготовки, що прикріплюється, повинні становити 40 x 18 мм.
Сила прилипання становить щонайменше 25 кГ / 1 магнітний полюс (один магнітний полюс має розміри 18 x 18 мм). Це означає, що заготовку товщиною не менше 6 мм охоплює 10 магнітних полів.

Розташування магнітних полів показано нижче:

Магнітні патрони TSS Розміри:

Властивості, що впливають на силу зчеплення:

Тип матеріалу - сила зчеплення збільшується прямо пропорційно вмісту заліза в сталі:

- низьковуглецева сталь: 100

- високовуглецева сталь: 90

- низьколегована сталь: 75

- чавун: 50%

Шорсткість поверхні магнітного патрона і заготовки, що склеюється: чим менша шорсткість, тим більша сила зчеплення.

Параметри затискної поверхні:

Довжина магнітного патрона [мм]	Відхилення площинності магнітного патрона [мм]	Паралельність магнітного патрона [мм]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Товщина об'єкта, що склеюється - максимальна сила зчеплення досягається для заготовок товщиною не менше 6 мм.

siła mocowania ANG.JPG
*) Для дослідження магнітних притискних пластин використовувалися шліфовані сталеві
пластини зі сталі (Ст3с) розміром 50х50 мм.
