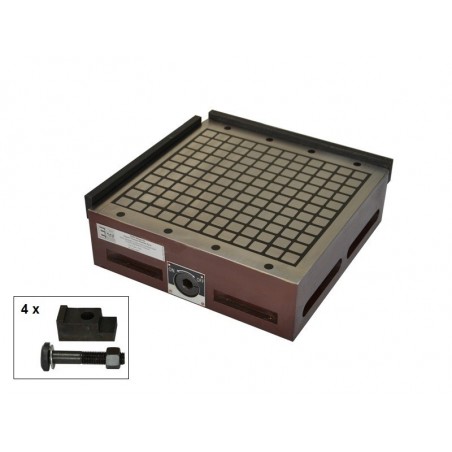

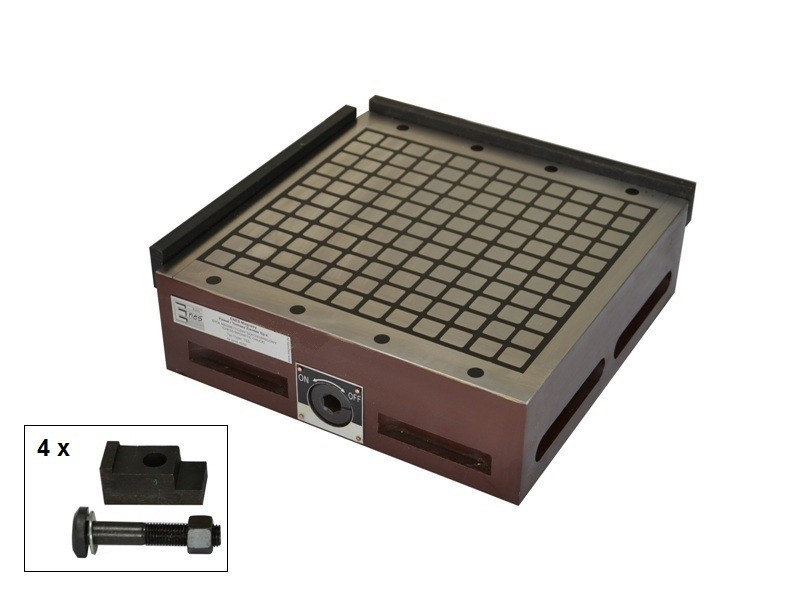

Mandrin magnétique permanent (à damier) TSS-3030

De	Prix net	Prix brut
1 pcs.	€849.25	€1044.58

Produit non disponible

Poser une question

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Description

Longueur: 300 [mm]
Largeur: 300 [mm]
Hauteur: 91 [mm]
Rectangulaire: oui
Type d'aimant: Néodyme
Température maximale de fonctionnement: ≤ 80 [°C]
Disposition des poteaux: damier, 17 x 18 mm
Avec champ magnétique séparable: oui
Commutateur de champ magnétique: oui, un pour tous les avions
Mode de manutention: utilisation manuelle
Pour le maintien des petites pièces: oui
Nombre d'axes pour joindre les détails: 1
Force nécessaire pour monter (attirer) les objets: 180
Poids: 43 [kg]

Les mandrins magnétiques TSS à force de maintien accrue sont conçus pour la fixation de pièces ferromagnétiques à surface lisse (plus la rugosité est faible, plus la force de maintien est élevée), tant pour le "fonctionnement à sec" que pour le fonctionnement dans l'eau de refroidissement. Les mandrins magnétiques peuvent être utilisés pour les machines de meulage, d'électro-emboutissage, de fraisage et d'électro-érosion ou pour la fixation auxiliaire de pièces ferromagnétiques.

Les mandrins magnétiques de la série TSS sont fabriqués à partir d'aimants en néodyme. La surface de serrage est constituée de pôles magnétiques disposés alternativement en damier et séparés les uns des autres par de la résine époxy. Le champ magnétique est activé en tournant le levier de ^180o.

La plaque de base (socle) est constituée d'un bloc d'acier massif, ce qui rend la construction du mandrin magnétique rigide et solide et permet une fixation très précise des pièces à usiner.
Il n'y a pas d'alimentation électrique, ce qui garantit une sécurité totale pour l'utilisateur. La force de maintien totale peut être obtenue en plaçant les pièces à usiner sur au moins deux pôles magnétiques voisins, de sorte que l'élément à maintenir ferme le circuit magnétique. Les dimensions minimales de la pièce à fixer doivent être de 40 x 18 mm.
La force d'adhérence est d'au moins 25 kG / 1 pôle magnétique (un pôle magnétique a les dimensions 18 x 18 mm). Cela signifie qu'une pièce d'au moins 6 mm d'épaisseur couvre 10 champs magnétiques.

La disposition des champs magnétiques est illustrée ci-dessous :

Mandrins magnétiques TSS Dimensions :

Propriétés qui influencent la force d'adhérence :

Type de matériau - la force d'adhérence augmente de manière directement proportionnelle à la teneur en fer de l'acier :

- acier à faible teneur en carbone : 100

- acier à haute teneur en carbone : 90

- acier faiblement allié : 75

- fonte : 50%

Rugosité de la surface du mandrin magnétique et de la pièce à coller : plus la rugosité est faible, plus la force d'adhérence est importante.

Les paramètres de la surface de serrage :

Longueur du mandrin magnétique [mm]	Déviation de la planéité du mandrin magnétique [mm]	Parallélisme du mandrin magnétique [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Épaisseur de l'objet à coller - la force d'adhésion maximale est obtenue pour des pièces d'une épaisseur d'au moins 6 mm.

siła mocowania ANG.JPG
*) Pour l'étude des plaques de serrage magnétiques, des plaques rectifiées
en acier (St3s) de dimensions 50x50 mm ont été utilisées.
