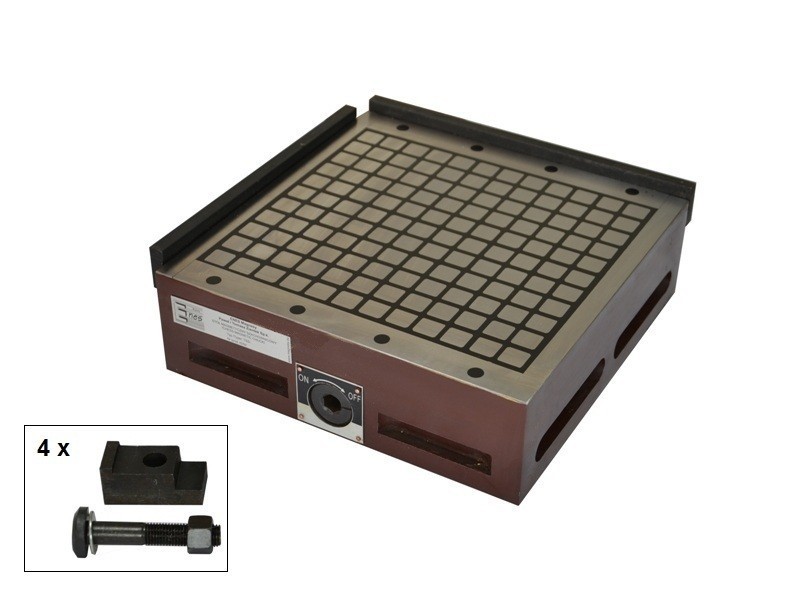

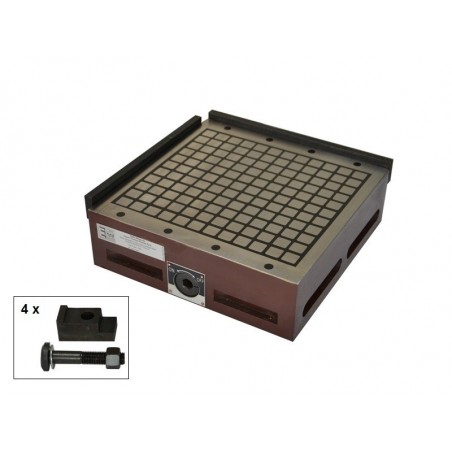

Pysyvä magneettijännitin (ruudullinen) TSS-3030

Of	Hinta netto	Hinta Brutto
1 kpl.	€849.25	€1044.58

Tuote ei ole saatavilla

Kysy kysymys

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kuvaus

Pituus: 300 [mm]
Leveys: 300 [mm]
Korkeus: 91 [mm]
Suorakulmainen: kyllä
Magneettityyppi: Neodyymi
Suurin käyttölämpötila: ≤ 80 [°C]
Napojen sijoittelu: ruudullinen, 17 x 18 mm
Erotettavalla magneettikentällä: kyllä
Magneettikentän kytkin: kyllä, yksi kaikille lentokoneille
Käsittelytila: manuaalinen käyttö
Pienten osien hallussapitoa varten: kyllä
Akselien lukumäärä liitettävien yksityiskohtien osalta: 1
Esineiden kiinnittämiseen ( houkuttelemiseen) tarvittava voima: 180
Paino: 43 [kg]

TSS-magneettipuristimet, joissa on lisääntynyt pitovoima, on suunniteltu kiinnittämään ferromagneettisia työkappaleita, joiden pinta on sileä (mitä pienempi karheus, sitä suurempi pitovoima), sekä kuivakäyttöön että jäähdytysvedessä tapahtuvaan käyttöön. Magneettikiinnittimiä voidaan käyttää hionta-, sähkösinkoutus-, jyrsintä- ja sähkösorvausleikkauskoneissa tai ferromagneettisten työkappaleiden lisäkiinnitykseen.

TSS-sarjan magneettipuristimet valmistetaan neodyymimagneettien pohjalta. Kiinnityspinta koostuu magneettinavoista, jotka on sijoitettu vuorotellen ruutulevykuvioon ja erotettu toisistaan epoksihartsilla. Magneettikenttä kytketään päälle kääntämällä vipua ^180o.

Pohjalevy (pohja) on valmistettu massiivisesta teräslohkosta, mikä tekee magneettijännityslaitteen rakenteesta jäykän ja lujan ja mahdollistaa työkappaleiden erittäin tarkan kiinnittämisen.
Virtalähdettä ei ole, mikä takaa käyttäjälle täydellisen turvallisuuden. Täysi pitovoima saavutetaan asettamalla työkappaleet vähintään kahden vierekkäisen magneettinavan päälle siten, että pideltävä elementti sulkee magneettipiirin. Kiinnitettävän työkappaleen vähimmäismittojen on oltava 40 x 18 mm.
Tartuntavoima on vähintään 25 kG / 1 magneettinapa (yhden magneettinavan mitat ovat 18 x 18 mm). Tämä tarkoittaa, että vähintään 6 mm paksuinen työkappale peittää 10 magneettikenttää.

Magneettikenttien sijoittelu on esitetty alla:

TSS-magneettipuristimet Mitat:

Tartuntavoimaan vaikuttavat ominaisuudet:

Materiaalityyppi - tartuntavoima kasvaa suorassa suhteessa teräksen rautapitoisuuteen:

- vähähiilinen teräs: 100 %

- runsashiilinen teräs: 90 %

- niukkaseosteinen teräs: 75 %

- valurauta: 50%

Magneettijalustan ja liimattavan kappaleenpinnan karheus: mitä pienempi karheus, sitä suurempi liimausvoima.

Kiinnityspinnan parametrit:

Magneettijalustan pituus [mm]	Magneettijalustan tasaisuuden poikkeama [mm].	Magneettijalustan yhdensuuntaisuus [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Liimattavan kappaleenpaksuus - suurin liimausvoima saavutetaan työkappaleilla, joiden paksuus on vähintään 6 mm.

siła mocowania ANG.JPG
*) Magneettikiinnityslevyjen tutkimuksessa käytettiin teräksestä (St3s) valmistettuja hiottuja
levyjä, joiden mitat olivat 50x50 mm.
