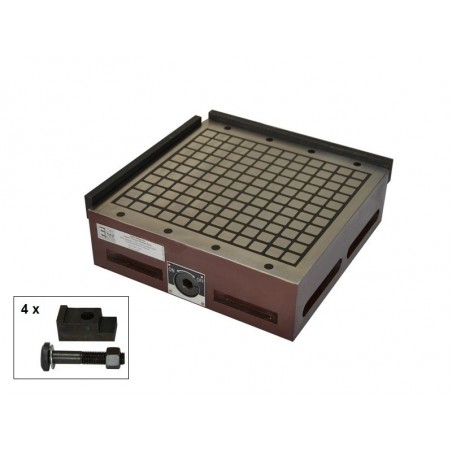

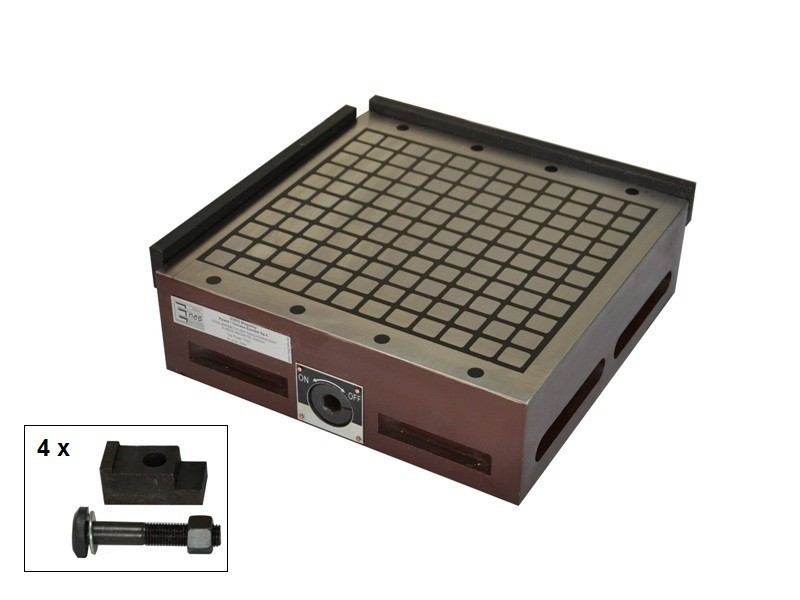

Mandrino magnetico permanente (a scacchiera) TSS-3030

I mandrini magnetici TSS con una maggiore forza di tenuta sono progettati per il fissaggio di pezzi ferromagnetici con una superficie liscia (minore è la rugosità, maggiore è la forza di tenuta) sia per il "funzionamento a secco" che per il funzionamento in acqua di raffreddamento. I mandrini magnetici possono essere utilizzati per macchine di rettifica, elettroiniezione, fresatura ed elettroerosione o per il fissaggio ausiliario di pezzi ferromagnetici.

I mandrini magnetici della serie TSS sono realizzati con magneti al neodimio. La superficie di serraggio è costituita da poli magnetici disposti alternativamente a scacchiera e separati tra loro da resina epossidica. Il campo magnetico viene attivato ruotando la leva di ^180°.

La piastra di base (basamento) è costituita da un solido blocco di acciaio, che rende la struttura del mandrino magnetico rigida e solida e consente un fissaggio molto preciso dei pezzi.
L'assenza di alimentazione garantisce la completa sicurezza dell'utente. La forza di tenuta completa può essere ottenuta posizionando i pezzi su almeno due poli magnetici vicini, in modo che l'elemento da trattenere chiuda il circuito magnetico. Le dimensioni minime del pezzo da fissare devono essere di 40 x 18 mm.
La forza di adesione è di almeno 25 kG / 1 polo magnetico (un polo magnetico ha le dimensioni di 18 x 18 mm). Ciò significa che un pezzo con uno spessore di almeno 6 mm copre 10 campi magnetici.

La disposizione dei campi magnetici è illustrata di seguito:

Mandrini magnetici TSS Dimensioni:

Proprietà che influenzano la forza adesiva:

• Tipo di materiale - la forza adesiva aumenta in modo direttamente proporzionale al contenuto di ferro nell'acciaio:

  - acciaio a basso tenore di carbonio: 100%

  - acciaio ad alto tenore di carbonio: 90%

  - acciaio a basso tenore di carbonio: 75%

  - ghisa: 50%

• Rugosità della superficie del mandrino magnetico e del pezzo da incollare: minore è la rugosità, maggiore è la forza adesiva.


I parametri della superficie di serraggio:

• Spessore dell'oggetto da incollare - la forza adesiva massima si ottiene per pezzi con uno spessore di almeno 6 mm.



*) Per lo studio delle piastre di serraggio magnetiche sono state utilizzate piastre
rettificate in acciaio (St3s) di dimensioni 50x50 mm.

La confezione contiene i seguenti elementi:

- Mandrino magnetico

- Barra di arresto con viti di fissaggio (1 o 2 set a seconda del tipo di mandrino magnetico)

- Morsetti di fissaggio con viti (4 set)

- Chiave a brugola per l'attivazione e la disattivazione del campo magnetico.
