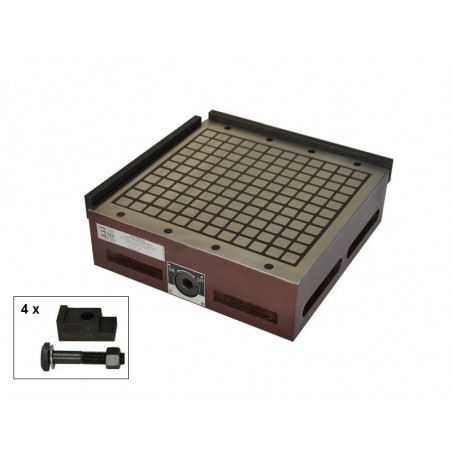

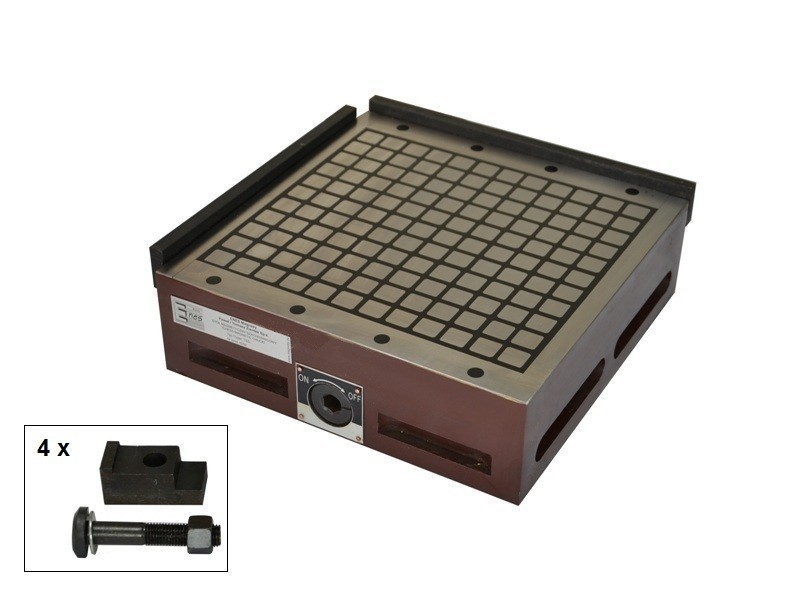

Permanent magnetisk borepatron (ternet) TSS-3030

Af	Pris netto	Pris brutto
1 stk.	€849.25	€1044.58

Produktet er ikke tilgængeligt

Stil et spørgsmål

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beskrivelse

Længde: 300 [mm]
Bredde: 300 [mm]
Højde: 91 [mm]
Rektangulær: ja
Magnet-type: Neodym
Maksimal arbejdstemperatur: ≤ 80 [°C]
Layout af stolper: Skakbræt, 17 x 18 mm
Med separerbart magnetfelt: ja
Omskifter til magnetfelt: ja, en til alle fly
Håndteringstilstand: manuel brug
Til at holde de små dele: ja
Antal akser til at vedhæfte detaljer: 1
Nødvendig kraft til at montere (tiltrække) genstande: 180
Vægt: 43 [kg]

TSS-magnetpatroner med øget holdekraft er designet til fastgørelse af ferromagnetiske emner med en glat overflade (jo mindre ruhed, jo større holdekraft) både til "tør drift" og til drift i kølevand. De magnetiske borepatroner kan bruges til slibe-, elektroforsænknings-, fræse- og elektroerosionsskæremaskiner eller til ekstra fastgørelse af ferromagnetiske arbejdsemner.

De magnetiske borepatroner fra TSS-serien er fremstillet på basis af neodymmagneter. Spændefladen består af magnetiske poler, der er arrangeret skiftevis i et skakbrætmønster og adskilt fra hinanden af epoxyharpiks. Magnetfeltet tændes ved at dreje håndtaget ^180o.

Bundpladen (basen) er lavet af en solid stålblok, som gør magnetchuckkonstruktionen stiv og fast og muliggør meget præcis fastgørelse af arbejdsemner.
Der er ingen strømforsyning, hvilket garanterer fuldstændig sikkerhed for brugeren. Den fulde holdekraft kan opnås ved at placere arbejdsemnerne på mindst to nærliggende magnetiske poler, så det element, der skal holdes, lukker det magnetiske kredsløb. Minimumsmålene på det emne, der skal fastgøres, skal være 40 x 18 mm.
Klæbekraften er mindst 25 kG / 1 magnetisk pol (en magnetisk pol har målene 18 x 18 mm). Det betyder, at et emne med en tykkelse på mindst 6 mm dækker 10 magnetfelter.

Placeringen af magnetfelterne er vist nedenfor:

TSS magnetiske borepatroner Dimensioner:

Egenskaber, der påvirker vedhæftningskraften:

Materialetype - vedhæftningskraften stiger i direkte forhold til jernindholdet i stålet:

- stål med lavt kulstofindhold: 100

- Stål med højt kulstofindhold: 90

- lavlegeret stål: 75

- støbejern: 50%

Ruhed på overfladen af den magnetiske borepatron og det emne, der skal limes: jo lavere ruhed, jo større klæbeevne.

Parametrene for fastspændingsoverfladen:

Længde på den magnetiske borepatron [mm]	Afvigelse af den magnetiske borepatrons fladhed [mm]	Parallelitet af magnetisk borepatron [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Tykkelse af det emne, der skal limes - den maksimale limkraft opnås for emner med en tykkelse på mindst 6 mm.

siła mocowania ANG.JPG
*) Til undersøgelsen af de magnetiske spændeplader blev der brugt slebet stål
plader af stål (St3s) med dimensionerne 50x50 mm.
