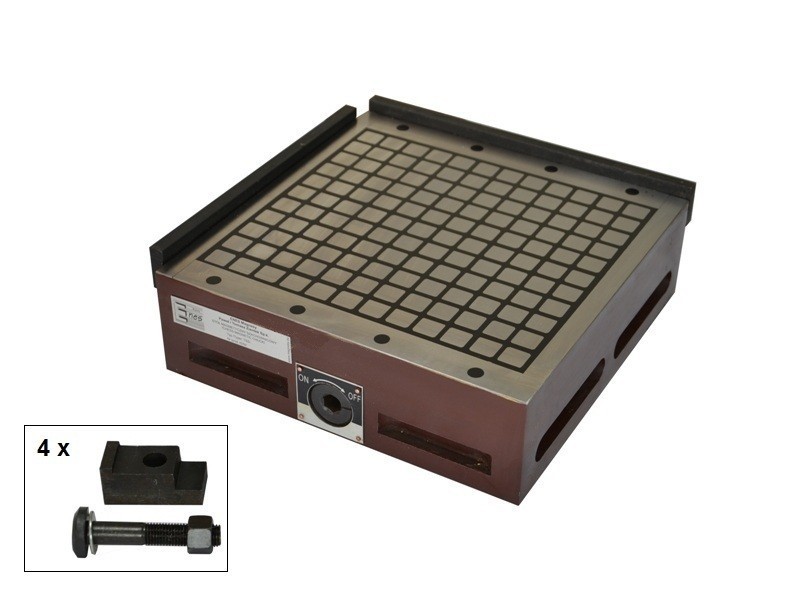

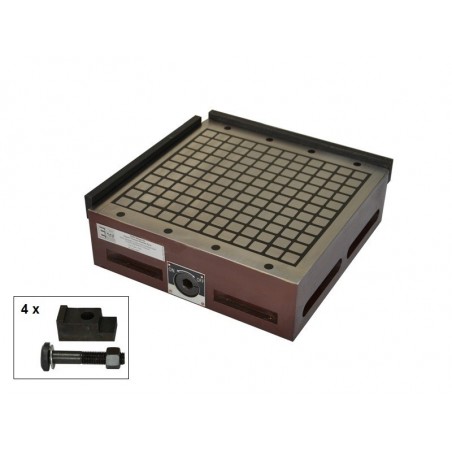

Mandril magnético permanente (cuadriculado) TSS-3030
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longitud
300 [mm]
Anchura
300 [mm]
Altura
91 [mm]
Rectangular
sí
Tipo de imán
Neodimio
Temperatura máxima de trabajo
≤ 80 [°C]
Disposición de los postes
damero, 17 x 18 mm
Con campo magnético separable
sí
Conmutador de campo magnético
sí, uno para todos los aviones
Modo de manipulación
uso manual
Para la sujeción de piezas pequeñas
sí
Número de ejes para adjuntar detalles
1
Fuerza necesaria para montar (atraer) objetos
180
Peso
43 [kg]
Parámetros de rendimiento
Los mandriles magnéticos TSS con fuerza de sujeción aumentada están diseñados para la sujeción de piezas ferromagnéticas con una superficie lisa (cuanto menor sea la rugosidad, mayor será la fuerza de sujeción) tanto para el "funcionamiento en seco" como para el funcionamiento en agua de refrigeración. Los mandriles magnéticos pueden utilizarse para rectificadoras, electrofundidoras, fresadoras y máquinas de corte por electroerosión o para la fijación auxiliar de piezas ferromagnéticas.
Los platos magnéticos de la serie TSS se fabrican a base de imanes de neodimio. La superficie de sujeción está formada por polos magnéticos dispuestos alternativamente en forma de damero y separados entre sí por resina epoxi. El campo magnético se activa girando la palanca 180o.
La placa base (base) está hecha de un bloque de acero macizo, lo que hace que la construcción del mandril magnético sea rígida y firme y permite una fijación muy precisa de las piezas de trabajo.
No hay fuente de alimentación, lo que garantiza una seguridad total para el usuario. La fuerza de sujeción total se consigue colocando las piezas de trabajo en al menos dos polos magnéticos vecinos, de modo que el elemento que se desea sujetar cierre el circuito magnético. Las dimensiones mínimas de la pieza a sujetar deben ser de 40 x 18 mm.
La fuerza de adherencia es de al menos 25 kG / 1 polo magnético (un polo magnético tiene unas dimensiones de 18 x 18 mm). Esto significa que una pieza de trabajo con un grosor de al menos 6 mm cubre 10 campos magnéticos.
La disposición de los campos magnéticos se muestra a continuación:
Platos magnéticos TSS Dimensiones:
Propiedades que influyen en la fuerza de adherencia
-
Tipo de material: la fuerza de adherencia aumenta en proporción directa al contenido de hierro del acero:
- acero bajo en carbono: 100%
- acero de alto contenido en carbono: 90%
- Acero de baja aleación: 75%.
- hierro fundido: 50%
- Rugosidad de la superficie del mandril magnético y de la pieza a unir: cuanto menor sea la rugosidad, mayor será la fuerza de adhesión.
Parámetros de la superficie de sujeción
|
Longitud del mandril magnético [mm] |
Desviación de la planitud del mandril magnético [mm] |
Paralelismo del mandril magnético [mm] |
|
≤ 400 |
0,020 |
0,030 |
|
> 400 ≤ 630 |
0,025 |
0,040 |
|
> 630 ≤ 1000 |
0,030 |
0,050 |
- Grosor del objeto a pegar - la fuerza máxima de adhesión se alcanza para piezas con un grosor de al menos 6 mm.
*) Para la investigación de las placas de sujeción magnéticas se utilizaron placas de acero esmerilado
de acero (St3s) con las dimensiones 50x50 mm.
El embalaje contiene los siguientes elementos
- Plato magnético
- Barra de tope con tornillos de fijación (1 ó 2 juegos según el tipo de plato magnético)
- Abrazaderas de fijación con tornillos (4 juegos)
- Llave Allen para conectar y desconectar el campo magnético.
