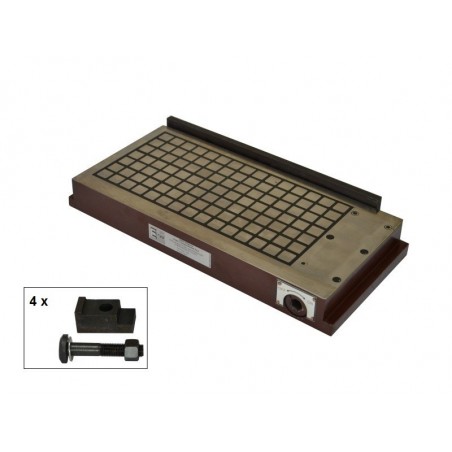

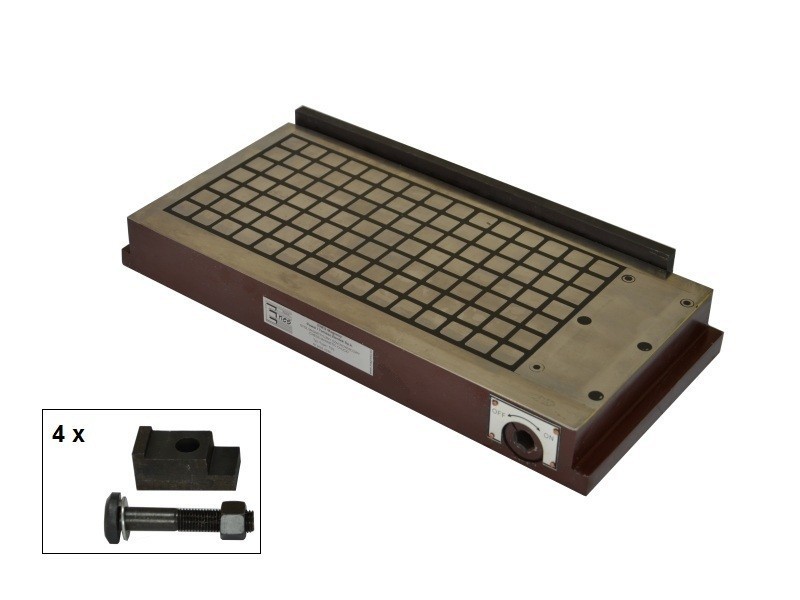

Permanentní magnetické sklíčidlo (šachovnicové) TSS-2040

Z	Cena Netto	Cena brutto
1 ks.	€666.50	€819.79

Množství

Dostupné množství:1 ks.

Položit otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

Délka: 400 [mm]
Šířka: 200 [mm]
Výška: 52 [mm]
Obdélníkový: ano
Typ magnetu: Neodym
Maximální pracovní teplota: ≤ 80 [°C]
Rozložení pólů: šachovnice, 17 x 18 mm
S oddělitelným magnetickým polem: ano
Přepínač magnetického pole: ano, jeden pro všechna letadla
Režim manipulace: ruční použití
Pro držení malých dílů: ano
Počet os, ke kterým se připojí podrobnosti: 1
Síla potřebná k montáži (přitahování) předmětů: 180
Hmotnost: 40 [kg]

Magnetická sklíčidla TSS se zvýšenou přídržnou silou jsou určena k upevňování feromagnetických obrobků s hladkým povrchem (čím menší drsnost, tím větší přídržná síla), a to jak pro "suchý provoz", tak pro provoz v chladicí vodě. Magnetická sklíčidla lze použít pro broušení, elektroerozivní obrábění, frézování a elektroerozivní řezání nebo pro pomocné upevňování feromagnetických obrobků.

Magnetická sklíčidla řady TSS jsou vyráběna na bázi neodymových magnetů. Upínací plochu tvoří magnetické póly uspořádané střídavě do šachovnicového vzoru a oddělené od sebe epoxidovou pryskyřicí. Magnetické pole se zapíná otočením páky o ^180o.

Základní deska (podstavec) je vyrobena z masivního ocelového bloku, díky čemuž je konstrukce magnetického sklíčidla tuhá a pevná a umožňuje velmi přesné upevnění obrobků.
Není zde žádné napájení, což zaručuje naprostou bezpečnost uživatele. Plné upínací síly lze dosáhnout umístěním obrobků na nejméně dva sousední magnetické póly tak, aby upínaný prvek uzavřel magnetický obvod. Minimální rozměry upevňovaného obrobku by měly být 40 x 18 mm.
Přilnavá síla je minimálně 25 kG / 1 magnetický pól (jeden magnetický pól má rozměry 18 x 18 mm). To znamená, že obrobek o tloušťce nejméně 6 mm pokrývá 10 magnetických polí.

Uspořádání magnetických polí je znázorněno níže:

Rozměry magnetických sklíčidel TSS:

Vlastnosti, které ovlivňují přídržnou sílu:

Typ materiálu - adhezní síla se zvyšuje přímo úměrně s obsahem železa v oceli:

- nízkouhlíková ocel: 100 %

- ocel s vysokým obsahem uhlíku: 90 %

- nízkolegovaná ocel: 75 %

- litina: 50%

Drsnost povrchu magnetického sklíčidla a lepeného obrobku: čím menší je drsnost, tím větší je adhezní síla.

Parametry upínací plochy:

Délka magnetického sklíčidla [mm]	Odchylka rovinnosti magnetického sklíčidla [mm]	Rovnoběžnost magnetického sklíčidla [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050
