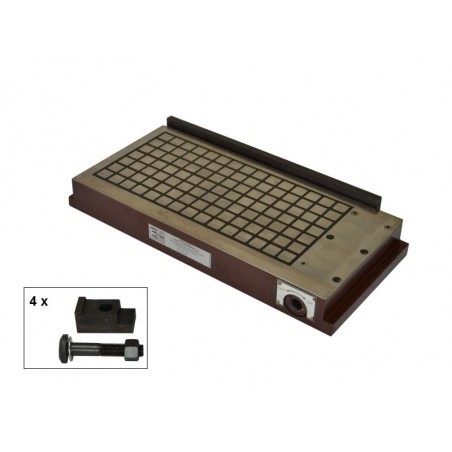

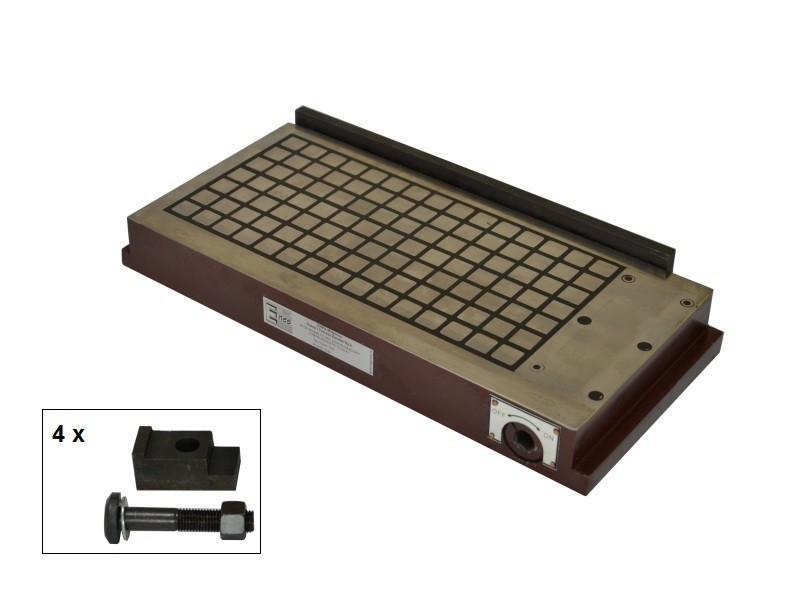

Mandril magnético permanente (axadrezado) TSS-2040

Os mandris magnéticos TSS com força de retenção aumentada são concebidos para a fixação de peças ferromagnéticas com uma superfície lisa (quanto menor a rugosidade, maior a força de retenção), tanto para "funcionamento a seco" como para funcionamento em água de arrefecimento. Os mandris magnéticos podem ser utilizados em máquinas de retificação, electrofresagem, fresagem e corte por electroerosão ou para fixação auxiliar de peças ferromagnéticas.

Os mandris magnéticos da série TSS são fabricados com base em ímanes de neodímio. A superfície de fixação é constituída por pólos magnéticos dispostos alternadamente num padrão de tabuleiro de xadrez e separados uns dos outros por resina epóxi. O campo magnético é ativado rodando a alavanca em ^180o.

A placa de base (base) é feita de um bloco de aço sólido, o que torna a construção do mandril magnético rígida e firme e permite uma fixação muito precisa das peças de trabalho.
Não existe alimentação eléctrica, o que garante total segurança ao utilizador. A força de fixação total pode ser obtida colocando as peças de trabalho em pelo menos dois pólos magnéticos vizinhos, de modo a que o elemento a fixar feche o circuito magnético. As dimensões mínimas da peça a fixar devem ser de 40 x 18 mm.
A força de colagem é de, pelo menos, 25 kG / 1 pólo magnético (um pólo magnético tem as dimensões de 18 x 18 mm). Isto significa que uma peça de trabalho com uma espessura de pelo menos 6 mm cobre 10 campos magnéticos

A disposição dos campos magnéticos é mostrada abaixo:

Mandris magnéticos TSS Dimensões:

Propriedades que influenciam a força adesiva:

• Tipo de material - a força adesiva aumenta em proporção direta com o teor de ferro no aço:

  - aço com baixo teor de carbono: 100%

  - aço com alto teor de carbono: 90%

  - aço de baixa liga: 75%

  - ferro fundido: 50%

• Rugosidade da superfície do mandril magnético e da peça a ser colada: quanto menor a rugosidade, maior a força de adesão.


Os parâmetros da superfície de fixação:

• Espessura do objeto a colar - a força adesiva máxima é atingida para peças com uma espessura de, pelo menos, 6 mm.



*) Para a investigação das placas de fixação magnéticas, foram utilizadas placas de aço retificadas
feitas de aço (St3s) com as dimensões 50x50 mm.

A embalagem contém os seguintes elementos:

- Mandril magnético

- Barra de paragem com parafusos de fixação (1 ou 2 conjuntos, consoante o tipo de mandril magnético)

- Grampos de fixação com parafusos (4 conjuntos)

- Chave Allen para ligar e desligar o campo magnético.
