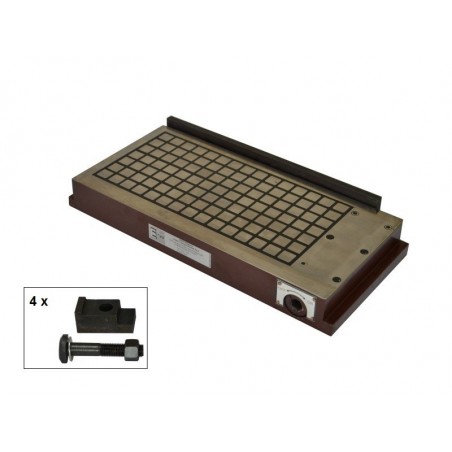

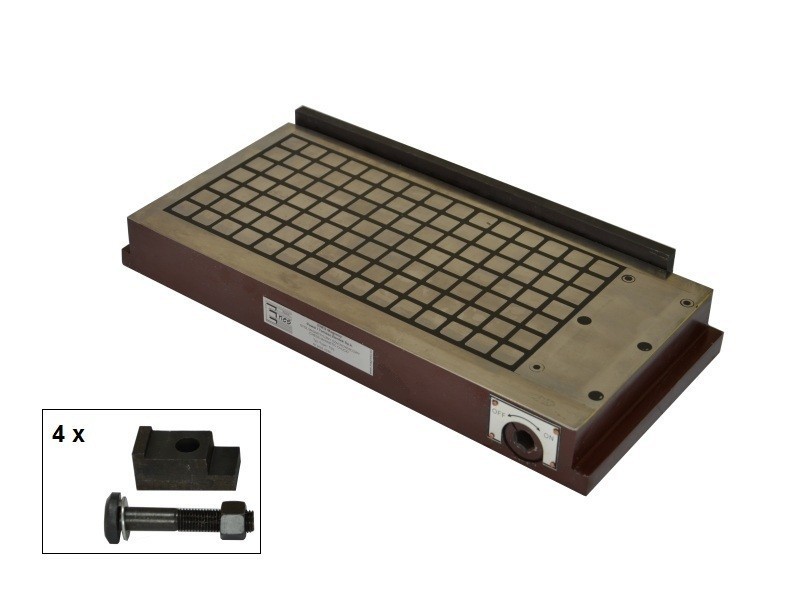

Állandó mágneses tokmány (kockás) TSS-2040

A	Ár nettó	Bruttó ár
1 db.	€666.50	€819.79

Mennyiség

Elérhető mennyiség:1 db.

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 400 [mm]
Szélesség: 200 [mm]
Magasság: 52 [mm]
Téglalap alakú: igen
Mágnes típus: Neodímium
Maximális üzemi hőmérséklet: ≤ 80 [°C]
Pólus elrendezés: sakktábla, 17 x 18 mm
Elválasztható mágneses mezővel: igen
Mágneses mezőváltó: igen, egy minden repülőgépre
Kezelési mód: kézi használat
A kis alkatrészek tartásához: igen
A csatolandó tengelyek száma: 1
A tárgyak felszereléséhez ( vonzásához) szükséges erő: 180
Súly: 40 [kg]

A megnövelt tartóerővel rendelkező TSS mágneses tokmányokat sima felületű ferromágneses munkadarabok rögzítésére tervezték (minél kisebb az érdesség, annál nagyobb a tartóerő), mind "száraz üzemben", mind hűtővízben történő működéshez. A mágneses tokmányok köszörű-, elektro-süllyesztő-, maró- és elektro-eróziós vágógépekhez vagy ferromágneses munkadarabok segédrögzítéséhez használhatók.

A TSS sorozat mágneses tokmányai neodímium mágnesek alapján készülnek. A befogófelület sakktáblamintázatban felváltva elhelyezett mágneses pólusokból áll, amelyeket epoxigyanta választ el egymástól. A mágneses mező bekapcsolása a kar ^180o-os elforgatásával történik.

Az alaplemez (talp) tömör acéltömbből készült, ami merevvé és szilárddá teszi a mágneses tokmányszerkezetet, és lehetővé teszi a munkadarabok nagyon pontos rögzítését.
Nincs áramellátás, ami teljes biztonságot garantál a felhasználó számára. A teljes rögzítőerő úgy érhető el, hogy a munkadarabokat legalább két szomszédos mágneses pólusra helyezzük, így a rögzítendő elem bezárja a mágneses kört. A rögzítendő munkadarab minimális méreteinek 40 x 18 mm-nek kell lennie.
A tapadási erő legalább 25 kG / 1 mágneses pólus (egy mágneses pólus mérete 18 x 18 mm). Ez azt jelenti, hogy egy legalább 6 mm vastag munkadarab 10 mágneses mezőt fed le.

A mágneses mezők elrendezése az alábbiakban látható:

TSS mágneses tokmányok Méretek:

A tapadóerőt befolyásoló tulajdonságok:

Azanyag típusa - a tapadóerő egyenes arányban nő az acél vastartalmával:

- alacsony széntartalmú acél: 100%

- magas széntartalmú acél: 90%

- alacsony ötvözött acél: 75%

- öntöttvas: 50%

A mágnestartó és a ragasztandó munkadarabfelületének érdessége: minél kisebb az érdesség, annál nagyobb a tapadóerő.

A befogási felület paraméterei:

A mágneses tokmány hossza [mm]	A mágneses tokmány síkjának eltérése [mm]	A mágnestartó párhuzamossága [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050
