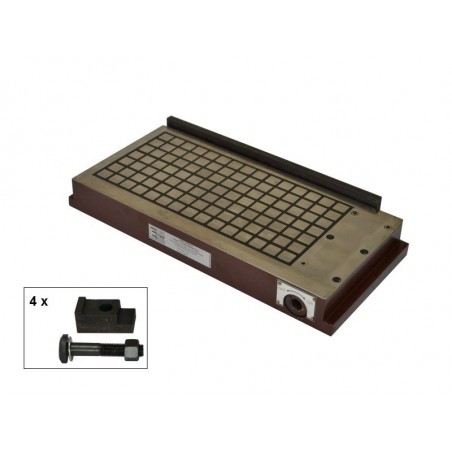

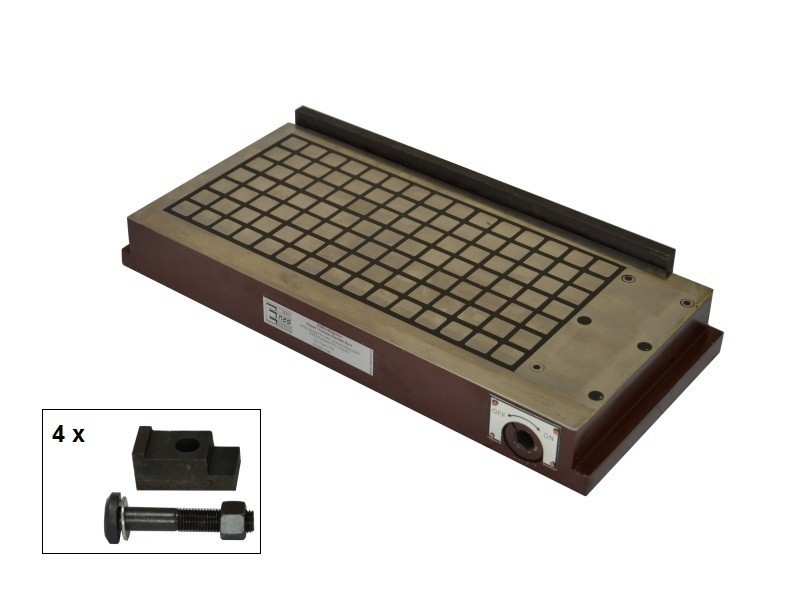

Permanent magnetische klauwplaat (geruit) TSS-2040
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Lengte
400 [mm]
Breedte
200 [mm]
Hoogte
52 [mm]
Rechthoekig
ja
Type magneet
Neodymium
Maximale bedrijfstemperatuur
≤ 80 [°C]
Paalindeling
dambord, 17 x 18 mm
Met scheidbaar magnetisch veld
ja
Magneetveldschakelaar
ja, één voor alle vliegtuigen
Verwerkingsmodus
handmatig gebruik
Voor de kleine onderdelen
ja
Aantal assen om details bij te voegen
1
Kracht die nodig is om voorwerpen aan te trekken
180
Gewicht
40 [kg]
Prestatieparameters
De TSS magnetische klauwplaten met verhoogde houdkracht zijn ontworpen voor het bevestigen van ferromagnetische werkstukken met een glad oppervlak (hoe lager de ruwheid, hoe groter de houdkracht), zowel voor 'droog gebruik' als voor gebruik in koelwater. De magnetische klauwplaten kunnen worden gebruikt voor slijp-, verzink-, frees- en elektro-erosie-snijmachines of voor hulpbevestiging van ferromagnetische werkstukken.
De magnetische klauwplaten uit de TSS-serie zijn vervaardigd op basis van neodymium magneten. Het spanvlak bestaat uit magnetische polen die afwisselend in een schaakbordpatroon zijn gerangschikt en van elkaar zijn gescheiden door epoxyhars. Het magnetische veld wordt ingeschakeld door de hendel 180o te draaien.
De voetplaat (base) is gemaakt van een massief stalen blok, waardoor de magnetische klauwplaatconstructie stijf en stevig is en werkstukken zeer nauwkeurig kunnen worden vastgezet.
Er is geen stroomvoorziening, wat volledige veiligheid voor de gebruiker garandeert. De volledige houdkracht kan worden bereikt door de werkstukken op minstens twee naburige magnetische polen te plaatsen, zodat het vast te houden element het magnetische circuit sluit. De minimale afmetingen van het te bevestigen werkstuk moeten 40 x 18 mm zijn.
De kleefkracht is minimaal 25 kG / 1 magneetpool (één magneetpool heeft de afmetingen 18 x 18 mm). Dit betekent dat een werkstuk met een dikte van minstens 6 mm 10 magnetische velden bedekt.
De opstelling van de magneetvelden is hieronder weergegeven:
TSS magnetische klauwplaten Afmetingen:
Eigenschappen die de kleefkracht beïnvloeden:
-
Materiaalsoort - de kleefkracht neemt toe in directe verhouding tot het ijzergehalte in het staal:
- staal met laag koolstofgehalte: 100%
- hoogkoolstofstaal: 90%
- laaggelegeerd staal: 75%
- gietijzer: 50%
- Ruwheid van het oppervlak van de magnetische klauwplaat en het te kleven werkstuk: hoe lager de ruwheid, hoe groter de kleefkracht.
De parameters van het spanoppervlak:
|
Lengte van de magnetische klauwplaat [mm] |
Afwijking van de vlakheid van de magnetische klauwplaat [mm] |
Parallelliteit van de magnetische klauwplaat [mm] |
|
≤ 400 |
0,020 |
0,030 |
|
> 400 ≤ 630 |
0,025 |
0,040 |
|
> 630 ≤ 1000 |
0,030 |
0,050 |
- Dikte van het te verlijmen object - de maximale lijmkracht wordt bereikt voor werkstukken met een dikte van minstens 6 mm.
*) Voor het onderzoek van de magnetische opspanplaten werden geslepen stalen
platen van staal (St3s) met de afmetingen 50x50 mm gebruikt.
De verpakking bevat de volgende elementen:
- Magneethouder
- aanslagbalk met bevestigingsschroeven (1 of 2 sets afhankelijk van het type magnetische klauwplaat)
- Bevestigingsklemmen met schroeven (4 sets)
- Inbussleutel voor het in- en uitschakelen van het magneetveld.
