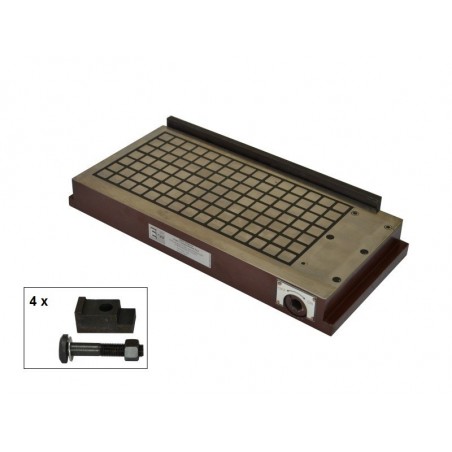

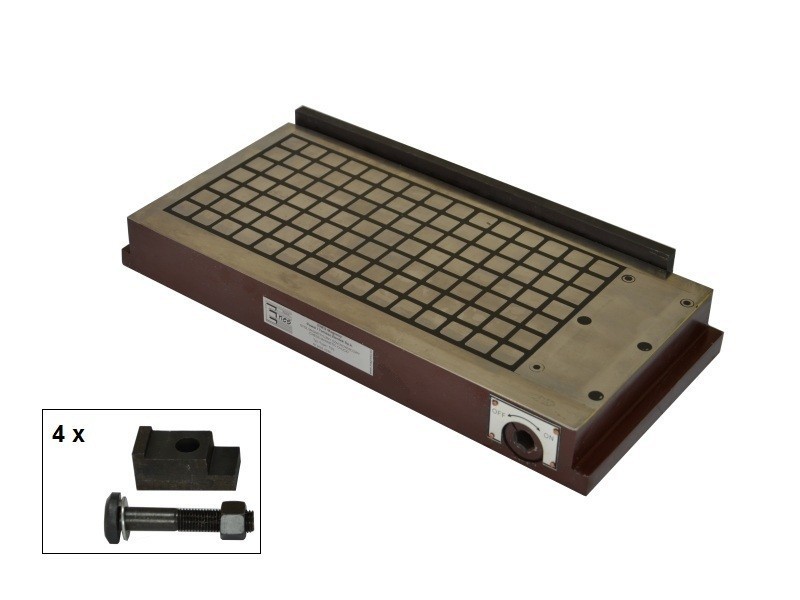

Nuolatinis magnetinis griebtuvas (šachmatinis) TSS-2040

Iš	Grynoji kaina	Kaina Bruto
1 vnt.	€666.50	€819.79

Kiekis

Turimas kiekis:1 vnt.

Užduoti klausimą

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Aprašymas

Ilgis: 400 [mm]
Plotis: 200 [mm]
Aukštis: 52 [mm]
Stačiakampio formos: taip
Magneto tipas: Neodimio
Maksimali darbinė temperatūra: ≤ 80 [°C]
Stulpų išdėstymas: šachmatų lenta, 17 x 18 mm
Su atskiriamu magnetiniu lauku: taip
Magnetinio lauko jungiklis: taip, vienas visiems lėktuvams
Tvarkymo režimas: naudojimas rankiniu būdu
Mažų dalių laikymui: taip
Pridedamų ašių skaičius: 1
Jėga, reikalinga daiktams pritvirtinti (pritraukti): 180
Svoris: 40 [kg]

TSS magnetiniai griebtuvai su padidinta laikomąja jėga skirti feromagnetiniams ruošiniams, kurių paviršius lygus (kuo mažesnis šiurkštumas, tuo didesnė laikomoji jėga), tvirtinti ir sausuoju būdu, ir aušinimo vandenyje. Magnetiniai griebtuvai gali būti naudojami šlifavimo, elektrolankinio, frezavimo ir elektroerozinio pjovimo staklėse arba pagalbiniam feromagnetinių ruošinių tvirtinimui.

TSS serijos magnetiniai griebtuvai gaminami neodimio magnetų pagrindu. Griebtuvo paviršių sudaro magnetiniai poliai, išdėstyti pakaitomis šachmatiniu raštu ir vienas nuo kito atskirti epoksidine derva. Magnetinis laukas įjungiamas pasukus svirtį ^180o kampu.

Pagrindo plokštė (pagrindas) pagaminta iš tvirto plieno bloko, todėl magnetinio griebtuvo konstrukcija yra standi ir tvirta ir leidžia labai tiksliai tvirtinti ruošinius.
Nėra maitinimo šaltinio, todėl užtikrinamas visiškas naudotojo saugumas. Visą laikymo jėgą galima pasiekti padėjus ruošinius ant bent dviejų gretimų magnetinių polių taip, kad laikytinas elementas sudarytų magnetinę grandinę. Mažiausi tvirtinamo ruošinio matmenys turėtų būti 40 x 18 mm.
Priklijavimo jėga yra ne mažesnė kaip 25 kG / 1 magnetiniam poliui (vieno magnetinio poliaus matmenys 18 x 18 mm). Tai reiškia, kad bent 6 mm storio ruošinys apima 10 magnetinių laukų

Magnetinių laukų išdėstymas parodytas toliau:

TSS magnetiniai griebtuvai Matmenys:

Savybės, turinčios įtakos sukibimo jėgai:

Medžiagos tipas - adhezinė jėga didėja tiesiogiai proporcingai geležies kiekiui pliene:

- mažaanglis plienas: 100 %.

- didelio anglies kiekio plienas: 90 %.

- mažai legiruotas plienas: 75 %.

- ketaus: 50%

Magnetinio griebtuvo ir klijuojamo ruošiniopaviršiaus šiurkštumas: kuo mažesnis šiurkštumas, tuo didesnė sukibimo jėga.

Prispaudimo paviršiaus parametrai:

Magnetinio griebtuvo ilgis [mm]	Magnetinio griebtuvo plokštumos nuokrypis [mm]	Magnetinio griebtuvo lygiagretumas [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Klijuojamo objektostoris - didžiausia klijavimo jėga pasiekiama, kai klijuojami ne mažesnio kaip 6 mm storio ruošiniai.

siła mocowania ANG.JPG
*) Magnetinių prispaudimo plokštelių tyrimui naudotos šlifuotos plieninės
plokštelės, pagamintos iš plieno (St3s), kurių matmenys 50x50 mm.
