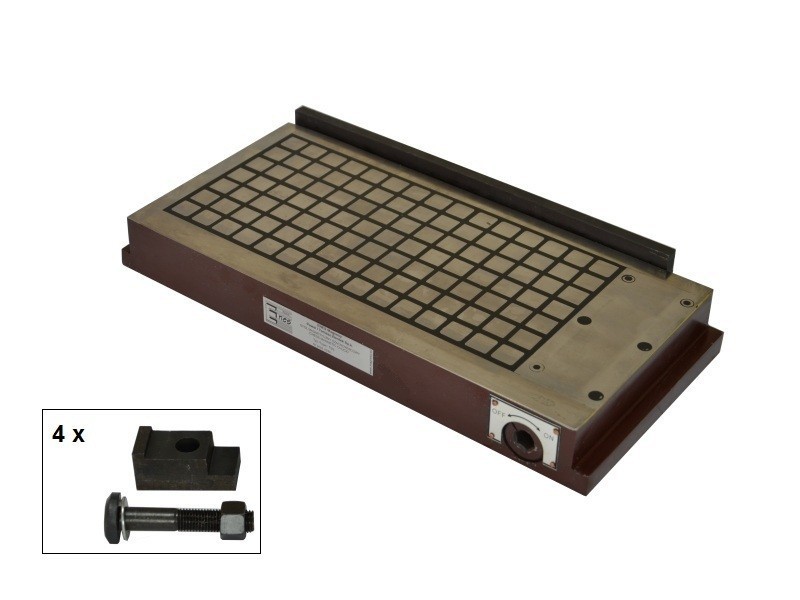

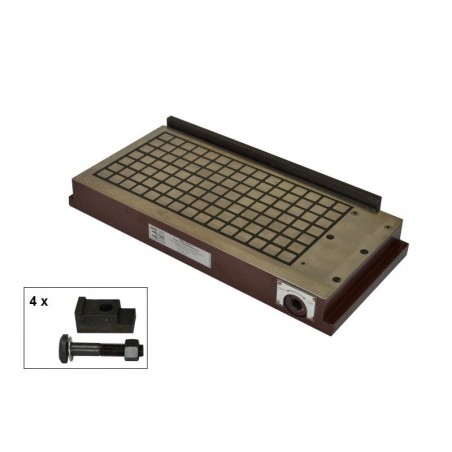

Mandrină magnetică permanentă (carouri) TSS-2040

De	Preț net	Preț brut
1 buc.	€666.50	€819.79

Cantitate

Cantitate disponibilă:1 buc.

Puneți o întrebare

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descriere

Lungime: 400 [mm]
Lățime: 200 [mm]
Înălțime: 52 [mm]
Rectangular: da
Tip magnet: Neodim
Temperatura maximă de lucru: ≤ 80 [°C]
Dispunerea stâlpilor: tablă de șah, 17 x 18 mm
Cu câmp magnetic separabil: da
Comutator de câmp magnetic: da, unul pentru toate avioanele
Modul de manipulare: utilizare manuală
Pentru deținerea pieselor mici: da
Număr de axe pentru atașarea detaliilor: 1
Forța necesară pentru montarea ( atragerea) obiectelor: 180
Greutate: 40 [kg]

Mandrinele magnetice TSS cu forță de fixare crescută sunt concepute pentru fixarea pieselor feromagnetice cu o suprafață netedă (cu cât rugozitatea este mai mică, cu atât forța de fixare este mai mare) atât pentru "funcționarea uscată", cât și pentru funcționarea în apă de răcire. Mandrinele magnetice pot fi utilizate pentru mașini de șlefuit, de electrofundare, de frezat și de tăiere prin electroeroziune sau pentru fixarea auxiliară a pieselor feromagnetice.

Mandrinele magnetice din seria TSS sunt fabricate pe bază de magneți de neodim. Suprafața de prindere este formată din poli magnetici dispuși alternativ în formă de carouri și separați între ei prin rășină epoxidică. Câmpul magnetic este activat prin rotirea manetei cu ^180o.

Placa de bază (baza) este realizată dintr-un bloc solid de oțel, ceea ce face ca construcția mandrinei magnetice să fie rigidă și fermă și permite fixarea foarte precisă a pieselor de prelucrat.
Nu există sursă de alimentare, ceea ce garantează o siguranță completă pentru utilizator. Forța maximă de fixare poate fi obținută prin plasarea pieselor de prelucrat pe cel puțin doi poli magnetici învecinați, astfel încât elementul care urmează să fie fixat să închidă circuitul magnetic. Dimensiunile minime ale piesei care urmează să fie fixată trebuie să fie de 40 x 18 mm.
Forța de aderență este de cel puțin 25 kG / 1 pol magnetic (un pol magnetic are dimensiunile 18 x 18 mm). Aceasta înseamnă că o piesă cu o grosime de cel puțin 6 mm acoperă 10 câmpuri magnetice

Dispunerea câmpurilor magnetice este prezentată mai jos:

Mandrine magnetice TSS Dimensiuni:

Proprietăți care influențează forța de aderență:

Tipul de material - forța de aderență crește direct proporțional cu conținutul de fier din oțel:

- oțel cu conținut scăzut de carbon: 100%

- oțel cu conținut ridicat de carbon: 90%

- oțel slab aliat: 75%

- fontă: 50%

Rugozitatea suprafeței mandrinei magnetice și a piesei de lipit: cu cât rugozitatea este mai mică, cu atât forța de aderență este mai mare.

Parametrii suprafeței de prindere:

Lungimea mandrinei magnetice [mm]	Deviația planeității mandrinei magnetice [mm]	Paralelismul mandrinei magnetice [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Grosimea obiectului de lipit - forța maximă de aderență se obține pentru piesele cu o grosime de cel puțin 6 mm.

siła mocowania ANG.JPG
*) Pentru investigarea plăcilor de prindere magnetice, au fost utilizate plăci de oțel rectificate
din oțel (St3s) cu dimensiunile 50x50 mm.
