Dolžina
400 [mm]
Širina
200 [mm]
Višina
52 [mm]
Pravokotni
da
Vrsta magneta
Neodim
Najvišja delovna temperatura
≤ 80 [°C]
Razporeditev drogov
šahovnica, 17 x 18 mm
Z ločljivim magnetnim poljem
da
Preklopnik magnetnega polja
da, eno za vsa letala
Način ravnanja
ročna uporaba
Za držanje majhnih delov
da
Število osi za pripenjanje podrobnosti
1
Sila, ki je potrebna za pritrditev (pritegnitev) predmetov
180
Teža
40 [kg]
Parametri delovanja

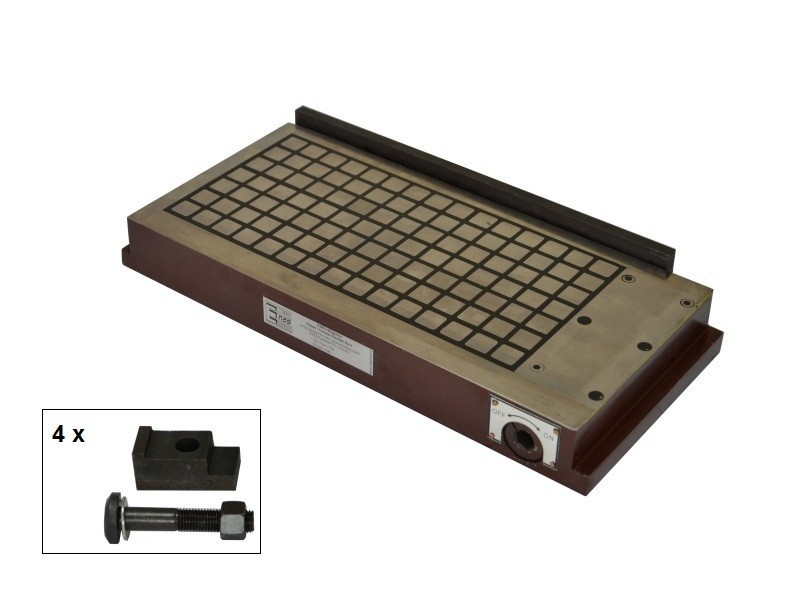

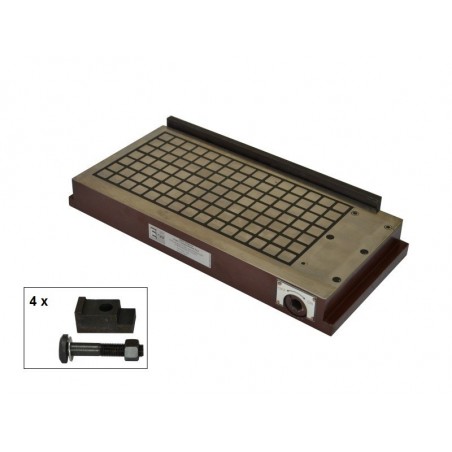

Magnetna vpenjalna držala TSS s povečano pritrdilno silo so zasnovana za pritrjevanje feromagnetnih obdelovancev z gladko površino (manjša kot je hrapavost, večja je pritrdilna sila) tako za "suho delovanje" kot za delovanje v hladilni vodi. Magnetna vpenjalca se lahko uporabljajo za stroje za brušenje, elektrotinkanje, rezkanje in elektroerozijsko rezanje ali za pomožno pritrjevanje feromagnetnih obdelovancev.
Magnetna vpenjalca iz serije TSS so izdelana na osnovi neodimovih magnetov. Prijemalna površina je sestavljena iz magnetnih polov, ki so izmenično razporejeni v šahovnici in med seboj ločeni z epoksidno smolo. Magnetno polje se vklopi z zasukom vzvoda za 180o.
Osnovna plošča (podstavek) je izdelana iz masivnega jeklenega bloka, zaradi česar je konstrukcija magnetnega vpenjala toga in trdna ter omogoča zelo natančno pritrditev obdelovancev.
Ni električnega napajanja, kar zagotavlja popolno varnost uporabnika. Polno pritrdilno silo je mogoče doseči tako, da se obdelovanci postavijo na vsaj dva sosednja magnetna pola, tako da element, ki ga je treba pritrditi, zapre magnetni krog. Najmanjše mere pritrjenega obdelovanca morajo biti 40 x 18 mm.
Sila lepljenja je najmanj 25 kG / 1 magnetni pol (en magnetni pol ima dimenzije 18 x 18 mm). To pomeni, da obdelovanec debeline najmanj 6 mm pokriva 10 magnetnih polj
Razporeditev magnetnih polj je prikazana spodaj:
Magnetna vpenjalna telesa TSS Dimenzije:
Lastnosti, ki vplivajo na lepilno silo:
-
Vrsta materiala - adhezijska sila se povečuje neposredno sorazmerno z vsebnostjo železa v jeklu:
- nizkoogljično jeklo: 100 %.
- visokoogljično jeklo: 90 %.
- nizko legirano jeklo: 75 %.
- litega železa: 50%
- hrapavost površine magnetnega držala in obdelovanca, ki se lepi: manjša kot je hrapavost, večja je lepilna sila.
Parametri vpenjalne površine:
|
Dolžina magnetnega vpenjala [mm] |
Odstopanje ravnosti magnetnega vpenjala [mm] |
Vzporednost magnetnega vpenjala [mm] |
|
≤ 400 |
0,020 |
0,030 |
|
> 400 ≤ 630 |
0,025 |
0,040 |
|
> 630 ≤ 1000 |
0,030 |
0,050 |
- Debelina predmeta za lepljenje - največja lepilna sila se doseže pri obdelovancih z debelino najmanj 6 mm.
*) Za preiskavo magnetnih vpenjalnih plošč so bile uporabljene brušene plošče
iz jekla (St3s) z dimenzijami 50x50 mm.
Embalaža vsebuje naslednje elemente:
- magnetno vpenjalno držalo
- zaporna letvica s pritrdilnimi vijaki (1 ali 2 kompleta, odvisno od vrste magnetnega vpenjala)
- pritrdilne sponke z vijaki (4 kompleti)
- imbusni ključ za vklop in izklop magnetnega polja.
stmpsz200x400
1 Izdelek
Posebna sklicevanja
- EAN13
- 5906236805509
