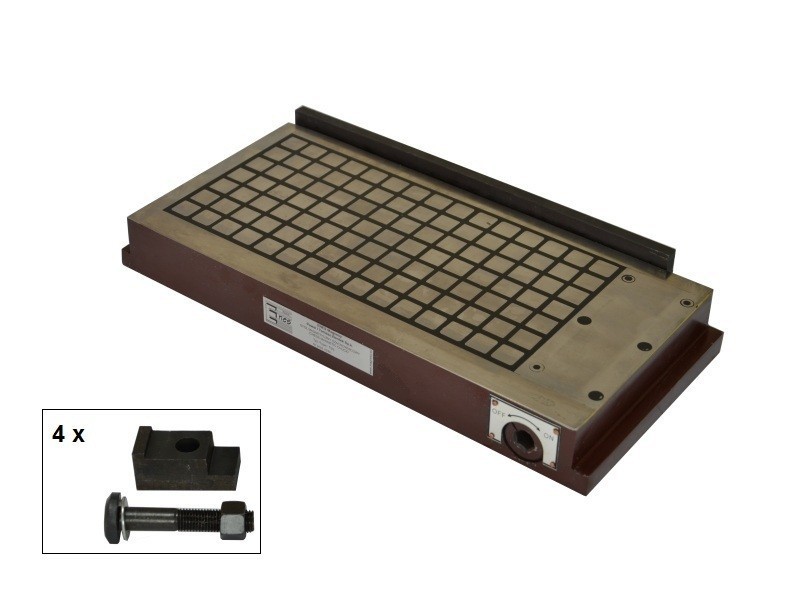

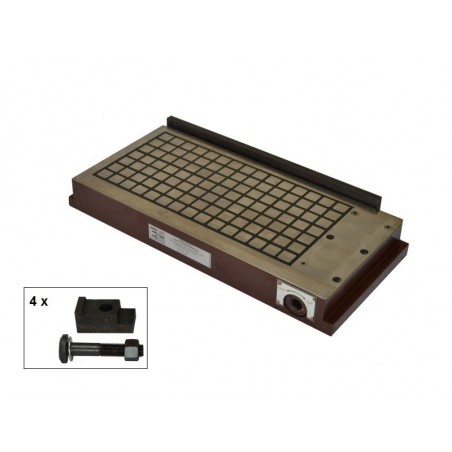

Mandrino magnetico permanente (a scacchiera) TSS-2040

Di	Prezzo netto	Prezzo lordo
1 pezzi.	€666.50	€819.79

Quantità

Quantità disponibile:1 pezzi.

Fai una domanda

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descrizione

Lunghezza: 400 [mm]
Larghezza: 200 [mm]
Altezza: 52 [mm]
Rettangolare: sì
Tipo di magnete: Neodimio
Temperatura massima di lavoro: ≤ 80 [°C]
Disposizione dei pali: a scacchiera, 17 x 18 mm
Con campo magnetico separabile: sì
Commutatore di campo magnetico: sì, uno per tutti gli aerei
Modalità di manipolazione: uso manuale
Per la tenuta delle piccole parti: sì
Numero di assi a cui allegare i dettagli: 1
Forza necessaria per montare (attrarre) gli oggetti: 180
Peso: 40 [kg]

I mandrini magnetici TSS con una maggiore forza di tenuta sono progettati per il fissaggio di pezzi ferromagnetici con una superficie liscia (minore è la rugosità, maggiore è la forza di tenuta) sia per il "funzionamento a secco" che per il funzionamento in acqua di raffreddamento. I mandrini magnetici possono essere utilizzati per macchine di rettifica, elettroiniezione, fresatura ed elettroerosione o per il fissaggio ausiliario di pezzi ferromagnetici.

I mandrini magnetici della serie TSS sono realizzati con magneti al neodimio. La superficie di serraggio è costituita da poli magnetici disposti alternativamente a scacchiera e separati tra loro da resina epossidica. Il campo magnetico viene attivato ruotando la leva di ^180°.

La piastra di base (basamento) è costituita da un solido blocco di acciaio, che rende la struttura del mandrino magnetico rigida e solida e consente un fissaggio molto preciso dei pezzi.
L'assenza di alimentazione garantisce la completa sicurezza dell'utente. La forza di tenuta completa può essere ottenuta posizionando i pezzi su almeno due poli magnetici vicini, in modo che l'elemento da trattenere chiuda il circuito magnetico. Le dimensioni minime del pezzo da fissare devono essere di 40 x 18 mm.
La forza di adesione è di almeno 25 kG / 1 polo magnetico (un polo magnetico ha le dimensioni di 18 x 18 mm). Ciò significa che un pezzo con uno spessore di almeno 6 mm copre 10 campi magnetici.

La disposizione dei campi magnetici è illustrata di seguito:

Mandrini magnetici TSS Dimensioni:

Proprietà che influenzano la forza adesiva:

Tipo di materiale - la forza adesiva aumenta in modo direttamente proporzionale al contenuto di ferro nell'acciaio:

- acciaio a basso tenore di carbonio: 100%

- acciaio ad alto tenore di carbonio: 90%

- acciaio a basso tenore di carbonio: 75%

- ghisa: 50%

Rugosità della superficie del mandrino magnetico e del pezzo da incollare: minore è la rugosità, maggiore è la forza adesiva.

I parametri della superficie di serraggio:

Lunghezza del mandrino magnetico [mm]	Scostamento della planarità del mandrino magnetico [mm]	Parallelismo del mandrino magnetico [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Spessore dell'oggetto da incollare - la forza adesiva massima si ottiene per pezzi con uno spessore di almeno 6 mm.

siła mocowania ANG.JPG
*) Per lo studio delle piastre di serraggio magnetiche sono state utilizzate piastre
rettificate in acciaio (St3s) di dimensioni 50x50 mm.
