Kalıcı manyetik ayna (damalı) TSS-2040

Of	Net Fiyat	Brüt Fiyat
1 adet.	€666.50	€819.79

Miktar

Mevcut Miktar:1 adet.

Bir soru sorun

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Açıklama

Uzunluk: 400 [mm]
Genişlik: 200 [mm]
Yükseklik: 52 [mm]
Dikdörtgen: Evet.
Mıknatıs tipi: Neodimyum
Maksimum çalışma sıcaklığı: ≤ 80 [°C]
Kutup düzeni: dama tahtası, 17 x 18 mm
Ayrılabilir manyetik alan ile: Evet.
Manyetik alan değiştirici: evet, tüm uçaklar için bir tane
Kullanım modu: manuel kullanım
Küçük parçaları tutmak için: Evet.
Detayların ekleneceği eksen sayısı: 1
Öğeleri monte etmek (çekmek) için gereken kuvvet: 180
Ağırlık: 40 [kg]

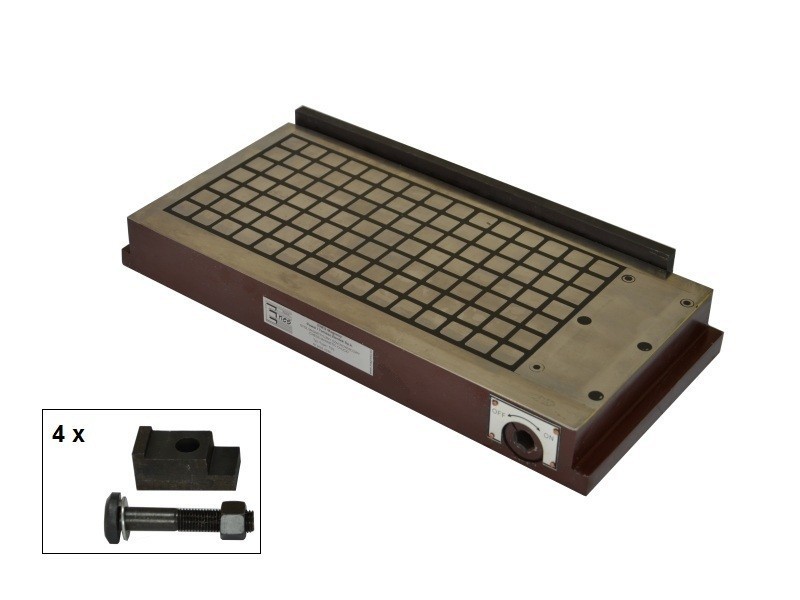

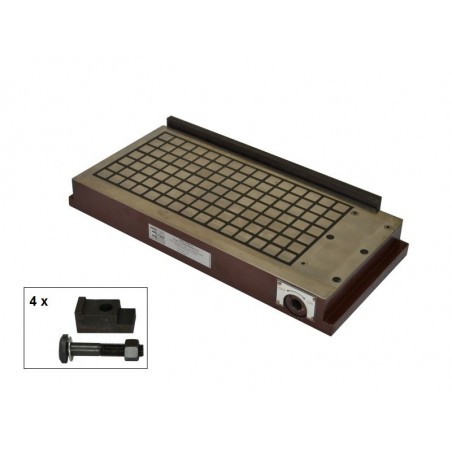

Artırılmış tutma kuvvetine sahip TSS manyetik aynalar, hem 'kuru çalışma' hem de soğutma suyunda çalışma için pürüzsüz bir yüzeye sahip ferromanyetik iş parçalarını (pürüzlülük ne kadar düşükse, tutma kuvveti o kadar yüksektir) sabitlemek için tasarlanmıştır. Manyetik aynalar taşlama, elektro-batırma, frezeleme ve elektro-erozyon kesme makineleri için veya ferromanyetik iş parçalarının yardımcı sabitlenmesi için kullanılabilir.

TSS serisi manyetik aynalar neodimyum mıknatıslar temelinde üretilmektedir. Sıkıştırma yüzeyi, bir dama tahtası deseninde dönüşümlü olarak düzenlenmiş ve epoksi reçine ile birbirinden ayrılmış manyetik kutuplardan oluşur. Manyetik alan, kolun ^180o döndürülmesiyle açılır.

Taban plakası (taban), manyetik ayna yapısını sert ve sağlam hale getiren ve iş parçalarının çok hassas bir şekilde sabitlenmesini sağlayan sağlam bir çelik bloktan yapılmıştır.
Güç kaynağı yoktur, bu da kullanıcı için tam güvenliği garanti eder. Tam tutma kuvveti, iş parçalarının en az iki komşu manyetik kutup üzerine yerleştirilmesiyle elde edilebilir, böylece tutulacak eleman manyetik devreyi kapatır. Tutturulacak iş parçasının minimum boyutları 40 x 18 mm olmalıdır.
Yapıştırma kuvveti en az 25 kG / 1 manyetik kutuptur (bir manyetik kutup 18 x 18 mm boyutlarındadır). Bu, kalınlığı en az 6 mm olan bir iş parçasının 10 manyetik alanı kapladığı anlamına gelir

Manyetik alanların düzeni aşağıda gösterilmiştir:

TSS manyetik aynalar Boyutlar:

Yapışma kuvvetini etkileyen özellikler:

Malzeme türü - Yapışma kuvveti çelikteki demir içeriği ile doğru orantılı olarak artar:

- düşük karbonlu çelik: %100

- yüksek karbonlu çelik: %90

- düşük alaşımlı çelik: %75

- dökme demir: 50%

Manyetik aynanın ve yapıştırılacak iş parçasınınyüzeyinin pürüzlülüğü: pürüzlülük ne kadar düşükse, yapıştırma kuvveti o kadar büyük olur.

Sıkıştırma yüzeyinin parametreleri:

Manyetik aynanın uzunluğu [mm]	Manyetik aynanın düzlüğündeki sapma [mm]	Manyetik aynanın paralelliği [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050

Yapıştırılacak nesneninkalınlığı - maksimum yapıştırma kuvveti en az 6 mm kalınlığa sahip iş parçaları için elde edilir.

siła mocowania ANG.JPG
*) Manyetik sıkıştırma plakalarının incelenmesi için, 50x50 mm boyutlarında çelikten (St3s) yapılmış taşlanmış çelik
plakalar kullanılmıştır.
