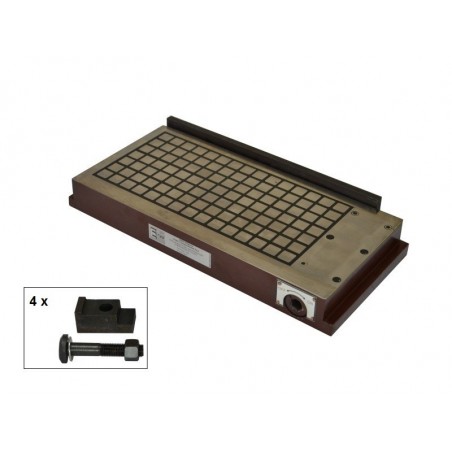

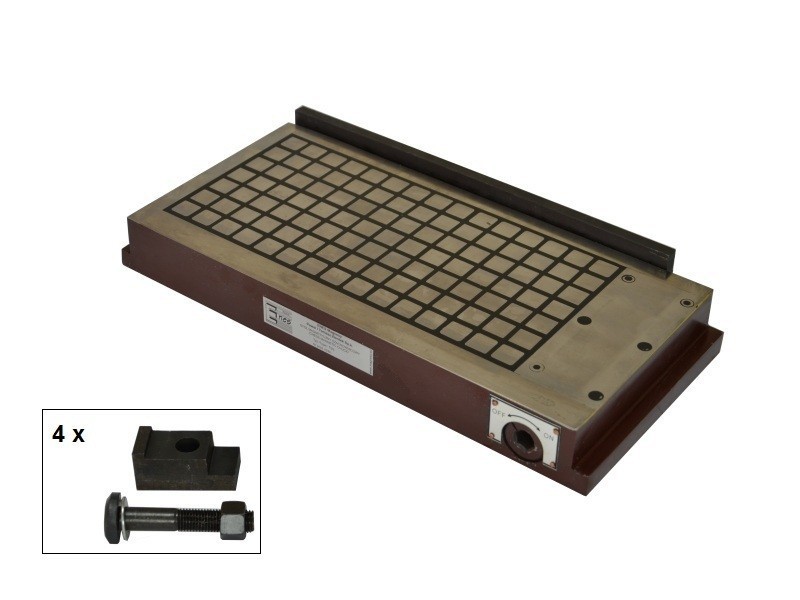

Permanentné magnetické skľučovadlo (šachovnicové) TSS-2040

Z	Cena Netto	Cena brutto
1 ks.	€666.50	€819.79

Množstvo

Dostupné množstvo:1 ks.

Položiť otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

Dĺžka: 400 [mm]
Šírka: 200 [mm]
Výška: 52 [mm]
Obdĺžnikový: áno
Typ magnetu: Neodym
Maximálna pracovná teplota: ≤ 80 [°C]
Usporiadanie pólov: šachovnica, 17 x 18 mm
S oddeliteľným magnetickým poľom: áno
Prepínač magnetického poľa: áno, jeden pre všetky lietadlá
Režim manipulácie: manuálne použitie
Pre držanie malých dielov: áno
Počet osí na pripojenie podrobností: 1
Sila potrebná na upevnenie (priťahovanie) predmetov: 180
Hmotnosť: 40 [kg]

Magnetické skľučovadlá TSS so zvýšenou prídržnou silou sú určené na upevňovanie feromagnetických obrobkov s hladkým povrchom (čím nižšia drsnosť, tým väčšia prídržná sila) na "suchú prevádzku" aj na prevádzku v chladiacej vode. Magnetické skľučovadlá sa môžu používať na brúsenie, elektroerozívne rezanie, frézovanie a elektroerozívne rezanie alebo na pomocné upevňovanie feromagnetických obrobkov.

Magnetické skľučovadlá zo série TSS sa vyrábajú na báze neodymových magnetov. Upínacia plocha pozostáva z magnetických pólov usporiadaných striedavo do šachovnicového vzoru a navzájom oddelených epoxidovou živicou. Magnetické pole sa zapína otočením páky o ^180o.

Základná doska (podstavec) je vyrobená z masívneho oceľového bloku, vďaka čomu je konštrukcia magnetického skľučovadla tuhá a pevná a umožňuje veľmi presné upevnenie obrobkov.
Nie je tu žiadne napájanie, čo zaručuje úplnú bezpečnosť používateľa. Plnú pridržiavaciu silu možno dosiahnuť umiestnením obrobkov na najmenej dva susedné magnetické póly tak, aby pridržiavaný prvok uzavrel magnetický obvod. Minimálne rozmery upevňovaného obrobku by mali byť 40 x 18 mm.
Priľnavá sila je minimálne 25 kG / 1 magnetický pól (jeden magnetický pól má rozmery 18 x 18 mm). To znamená, že obrobok s hrúbkou najmenej 6 mm pokrýva 10 magnetických polí

Usporiadanie magnetických polí je znázornené nižšie:

Magnetické skľučovadlá TSS Rozmery:

Vlastnosti, ktoré ovplyvňujú prídržnú silu:

Typ materiálu - adhézna sila sa zvyšuje priamo úmerne s obsahom železa v oceli:

- nízkouhlíková oceľ: 100 %.

- oceľ s vysokým obsahom uhlíka: 90 %.

- nízkolegovaná oceľ: 75 %

- liatina: 50%

Drsnosť povrchu magnetického skľučovadla a lepeného obrobku: čím nižšia je drsnosť, tým väčšia je adhézna sila.

Parametre upínacej plochy:

Dĺžka magnetického skľučovadla [mm]	Odchýlka rovinnosti magnetického skľučovadla [mm]	Rovnobežnosť magnetického skľučovadla [mm]
≤ 400	0,020	0,030
> 400 ≤ 630	0,025	0,040
> 630 ≤ 1000	0,030	0,050
