Lengde
400 [mm]
Bredde
200 [mm]
Høyde
52 [mm]
Rektangulær
yes
Type magnet
Neodymium
Maksimal arbeidstemperatur
≤ 80 [°C]
Stolpeoppsett
checkerboard, 17 x 18 mm
Med separerbart magnetfelt
Magnetfeltbryter
yes, one for all planes
Håndteringsmodus
manual use
For de små delene som holder
yes
Antall akser for å legge ved detaljer
1
Kraft som trengs for å montere (tiltrekke) gjenstander
180
Vekt
40 [kg]
Ytelsesparametere

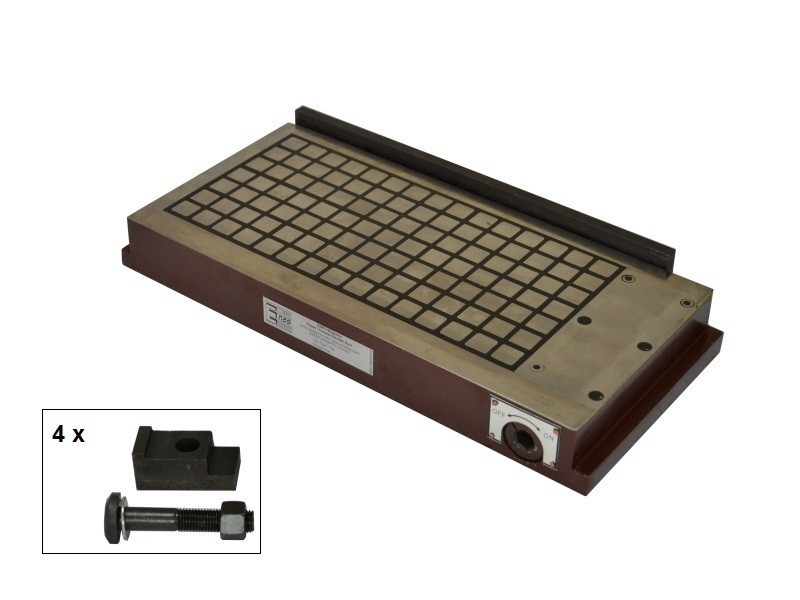

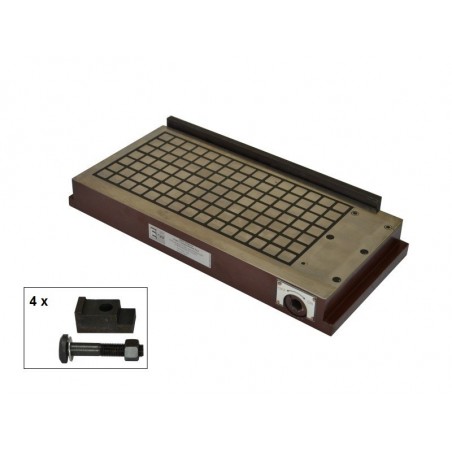

TSS-magnetchuckene med økt holdekraft er utviklet for å feste ferromagnetiske arbeidsstykker med glatt overflate (jo mindre ruhet, desto større holdekraft), både for "tørr drift" og for drift i kjølevann. Magnetchuckene kan brukes til sliping, elektrosenking, fresing og elektroerosjonsskjæremaskiner eller til hjelpeinnfesting av ferromagnetiske arbeidsstykker.
Magnetchuckene i TSS-serien er produsert på basis av neodymmagneter. Spennflaten består av magnetiske poler som er ordnet vekselvis i et sjakkbrettmønster og adskilt fra hverandre med epoksyharpiks. Magnetfeltet slås på ved å dreie spaken 180o.
Bunnplaten (basen) er laget av en solid stålblokk, noe som gjør magnetchuckkonstruksjonen stiv og fast og muliggjør svært presis fiksering av arbeidsstykker.
Det er ingen strømforsyning, noe som garanterer fullstendig sikkerhet for brukeren. Full holdekraft oppnås ved å plassere arbeidsstykket på minst to magnetiske nabopoler, slik at det som skal holdes fast, lukker magnetkretsen. Minimumsmålene på arbeidsstykket som skal festes, bør være 40 x 18 mm.
Klebekraften er minst 25 kG / 1 magnetpol (en magnetpol har dimensjonene 18 x 18 mm). Dette betyr at et arbeidsstykke med en tykkelse på minst 6 mm dekker 10 magnetfelt
Anordningen av magnetfeltene er vist nedenfor:
TSS magnetiske chucker Dimensjoner:
Egenskaper som påvirker adhesjonskraften:
-
Materialtype - adhesjonskraften øker i direkte forhold til jerninnholdet i stålet:
- stål med lavt karboninnhold: 100
- stål med høyt karboninnhold: 90
- lavlegert stål: 75
- støpejern: 50%
- Ruhet på overflaten av magnetchucken og arbeidsstykket som skal limes: jo lavere ruhet, desto større limkraft.
Parametrene til klemoverflaten:
|
Lengden på magnetchucken [mm] |
Avvik fra magnetchuckens planhet [mm] |
Parallellitet av magnetisk chuck [mm] |
|
≤ 400 |
0,020 |
0,030 |
|
> 400 ≤ 630 |
0,025 |
0,040 |
|
> 630 ≤ 1000 |
0,030 |
0,050 |
- Tykkelsen på gjenstanden som skal limes - maksimal limkraft oppnås for arbeidsstykker med en tykkelse på minst 6 mm.
*) For undersøkelsen av de magnetiske klemplatene ble det brukt slipte stålplater
av stål (St3s) med dimensjonene 50x50 mm.
Emballasjen inneholder følgende elementer:
- Magnetisk chuck
- Stoppstang med festeskruer (1 eller 2 sett avhengig av type magnetchuck)
- Festeklemmer med skruer (4 sett)
- Unbrakonøkkel for å slå magnetfeltet av og på.
